Подключение извещателей

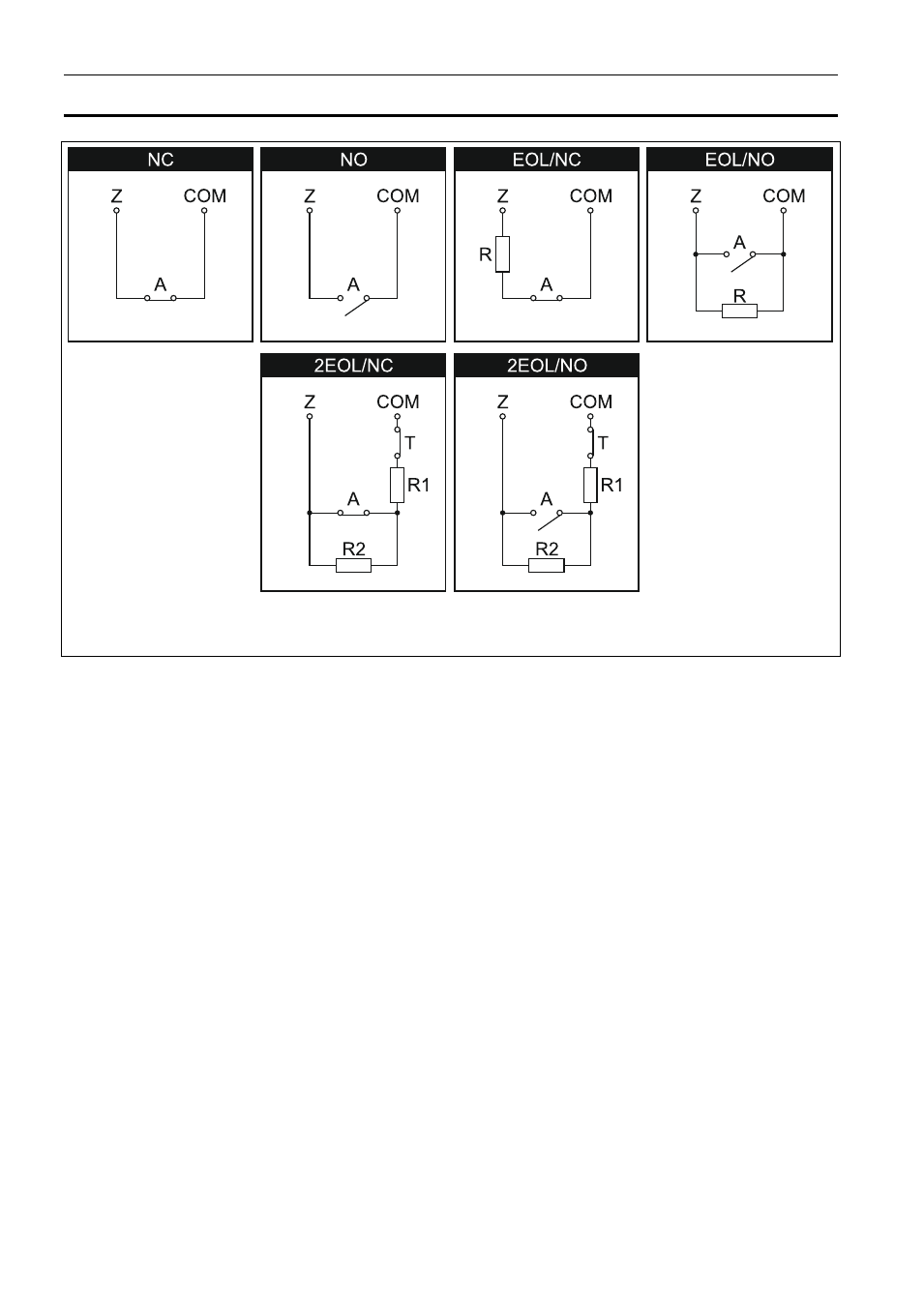

Рис. 8. Способы подключения извещателей. Выходы извещателя обозначены буквами:
A -
тревожные, T – тампер. R=R1+R2.
Способ подключения извещателя к входу должен соответствовать выбранному типу
шлейфа. Входы главной платы ПКП поддерживают следующие типы шлейфов:
NC –
этот тип шлейфа предназначен для подключения устройств, оборудованных
тревожным выходом NC (с нормально замкнутыми контактами). Размыкание цепи
вызовет тревогу.
NO –
этот тип шлейфа предназначен для подключения устройств, оборудованных
тревожным выходом NO (с нормально открытыми контактами). Замыкание цепи
вызовет тревогу.
EOL –
этот тип шлейфа можно использовать для подключения устройств,
оборудованных тревожным выходом NC или NO. Замыкание или размыкание цепи
вызовет тревогу.
2EOL/NC –
этот тип шлейфа рекомендуется использовать для подключения
извещателей с тревожным выходом NC и тамперным выходом. Вход различает
3
состояния: нормальное, тревога и саботаж (тампер).
2EOL/NO –
этот тип шлейфа аналогичен типу 2EOL/NC, но предназначен для
извещателей, оборудованных тревожным выходом NO.
Рольставни – этот тип шлейфа предназначен для подключения извещателей
движения рольставни.
Вибрационные – этот тип шлейфа предназначен для подключения вибрационных
извещателей. Подключить к нему можно и извещатель, оборудованный
тревожным выходом NC (напр. можно последовательно подключить
вибрационный и магнитоконтактный извещатель).
По выходу – к этому типу шлейфа извещатели не подключаются. Состояние зоны,
которой назначен этот тип шлейфа, зависит только от состояния выбранного
выхода (выход не подключается физически к входу).
