Страница 30: Подключение внешнего модема
28
Руководство по установке
SATEL
С помощью компьютера можно обновить микропрограмму ПКП (программа F
LASH
X),
настраивать ПКП (программа D
LOAD
X
) и заниматься администрированием системы
(программа G
UARD
X
). Связь шифруется. Компьютер можно подключать к ПКП через
порт RS-232.
5.15
Подключение внешнего модема
1
5
6 43
4
5
2
RXD
COM
RTS
TXD
3
DSR
6
7

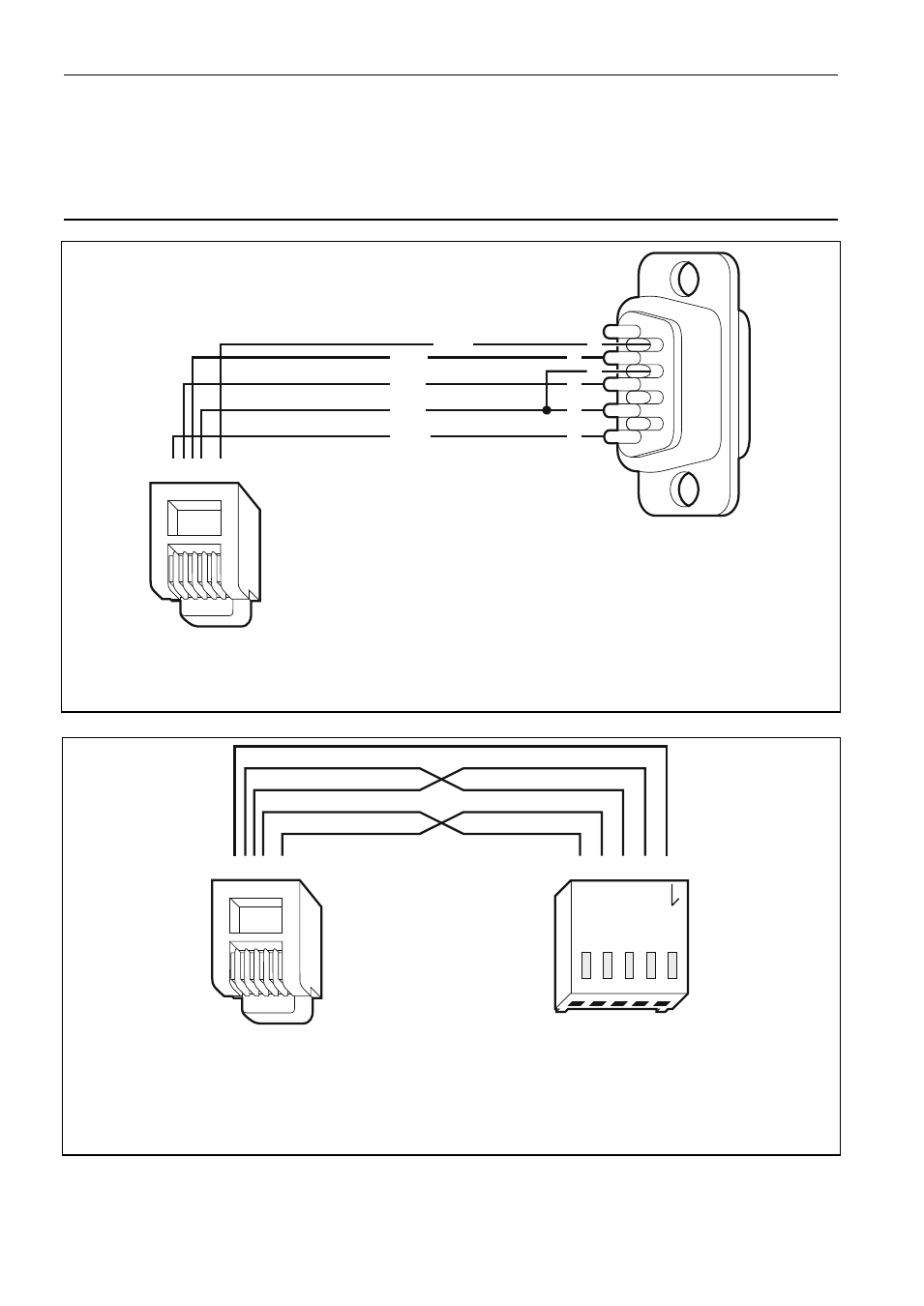

Рис. 12. Способ подключения порта RS-232 ПКП к порту модема, оборудованному
разъемом DB-9. С левой стороны – штекер RJ, подключаемый к разъему на главной
плате ПКП. С правой стороны – штекер DB-9 типа «папа» со стороны точек пайки.
1
5
6 43
1
5
4 3 2
Рис. 13. Способ подключения порта RS-232 ПКП к порту внешнего модема с разъемом
PIN5 (
аналогично подключаются модуль ETHM-1 / ETHM-1 Plus и модуль GSM
компании SATEL). С левой стороны – штекер RJ, подключаемый к разъему на главной
плате ПКП. С правой стороны – штекер PIN5. Готовый кабель выпускается компанией
SATEL (RJ/PIN5).
Внешний модем позволяет осуществлять удаленную настройку ПКП (компьютер
с установленной программой D
LOAD
X
) или удаленное администрирование системы
