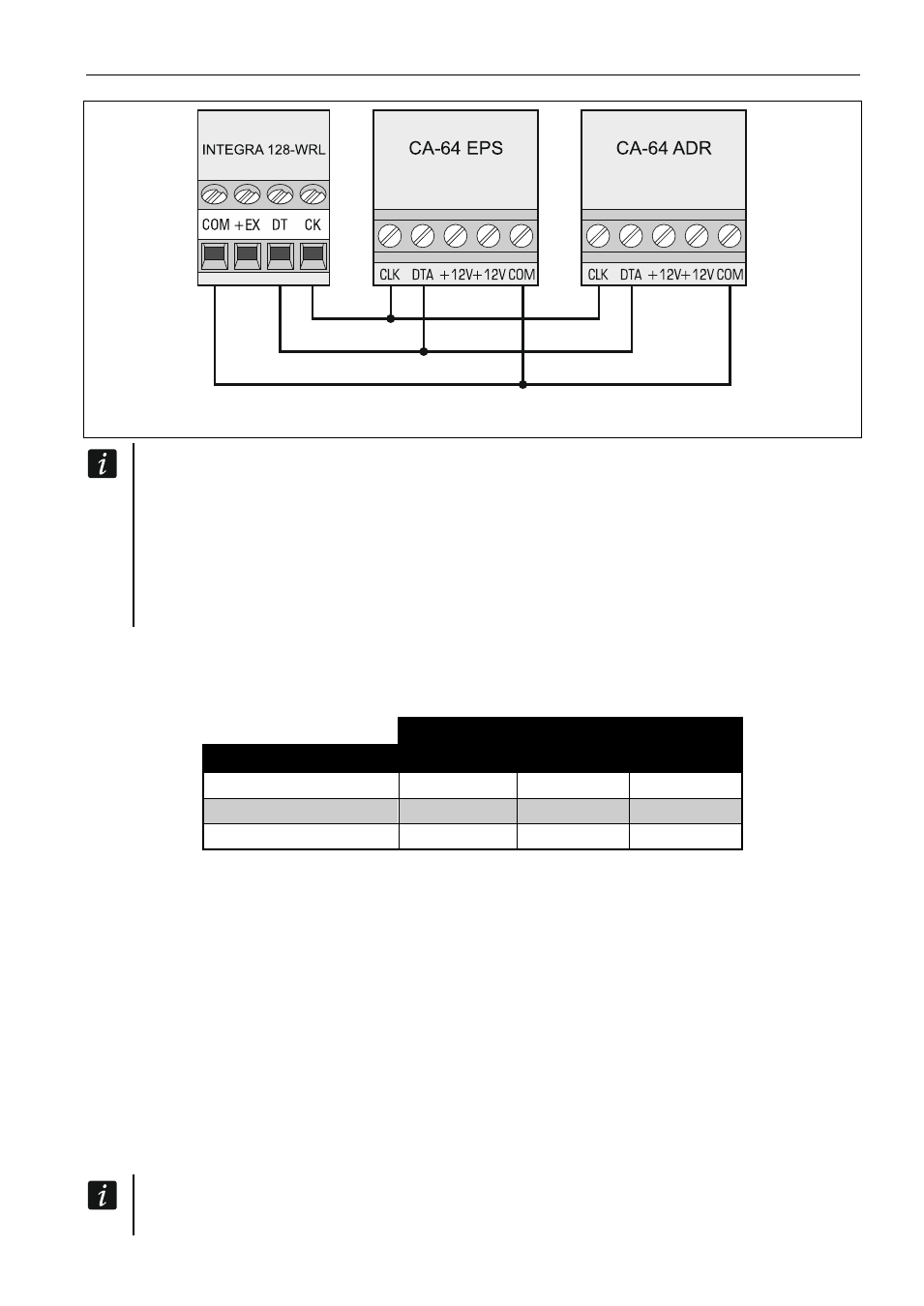

Рис. 7. Способ подключения модулей с блоком питания.
Провода шини должны подводиться в одном кабеле.
Общая длина шины модулей расширения не должна превышать
1000 м.
Питание модуля может осуществляться прямо от ПКП, если расстояние
между ПКП и модулем не превышает 300 м. В случае больших расстояний
питание модуля должно осуществляться от другого источника питания (блок
питания или модуль расширения с блоком питания).
В таблице 3 указано количество проводов, необходимое для правильного подключения
устройства к шине модулей расширения в случае использования провода с жилой
диаметром 0,5 мм.
CK
DT
COM
Расстояние
Количество жил
до 300 м
1
1
1
300 – 600
м
2
2
2
600 – 1000
м
2
2
4
Таблица 3.
5.6.1
Подключение модуля INT-VG или INT-AV или CA-64 SM
В случае подключения голосового модуля INT-VG, модуля звуковой верификации
тревоги INT-AV или модуля голосового оповещения CA-64 SM к шине подключаются
только провода CLK и DTA. Каждое из этих устройств оборудовано дополнительно
разъемом PIN5, который необходимо подключить к предназначенному для этого
разъему на плате электроники ПКП.
5.6.2
Адресация устройств, подключенных к шине модулей расширения
У каждого подключенного к шине модуля должен быть установлен индивидуальный
адрес в пределах от 0 до 31. Адреса устройств не могут повторяться (ПКП не
поддерживает устройства с одинаковыми адресами). Модулям рекомендуется
назначать очередные адреса, начиная с нуля. В случае большинства устройств для
установки адреса предназначены DIP-переключатели.
Адрес влияет на нумерацию зон и выходов в системе (см.: раздел Н
УМЕРАЦИЯ
ЗОН И ВЫХОДОВ В СИСТЕМЕ
,
с. 31).
