SATEL
INTEGRA 128-WRL
19
5.7.1
Оконечные резисторы
Значение оконечных резисторов R1 и R2 программируется в пределе от 500 Ом до
15
кОм (сумма запрограммированных значений не может превысить 15 кОм –
см.
РУКОВОДСТВО ПО
НАСТРОЙКЕ
).
По умолчанию запрограммированы следующие
значения:
R1 = 1,1
кОм;
R2 = 1,1
кОм.
Если в клавиатуре или в модуле расширения значение резисторов
не программируется, то в случае шлейфа EOL для замыкания цепи следует
использовать резисторы 2,2 кОм, а в случае шлейфа 2EOL – резисторы
1,1
кОм.
5.8
Подключение оповещателей

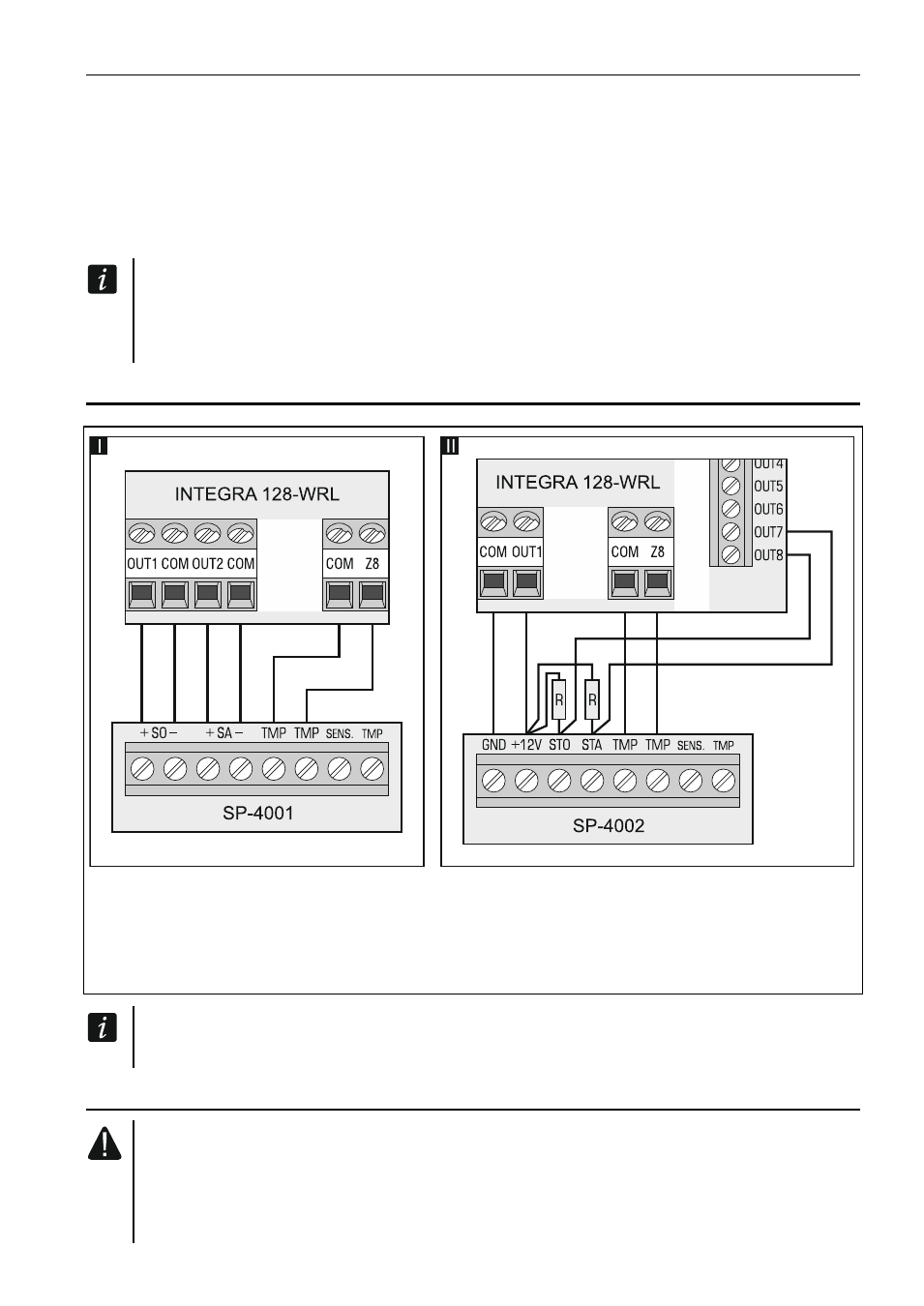

Рис. 9. Способ подключения оповещателей. I – оповещатель без собственного питания
–
сигнализацию включают силовые выходы. II – оповещатель с собственным питанием
–
сигнализацию включают слаботочные выходы, а силовые выходы выполняют
функцию выходов питания. Значение резисторов R – 2,2 кОм. К зоне Z8 подключен
тамперный шлейф.
К неиспользуемым программируемым силовым выходам необходимо
подключить резисторы 2,2 кОм.
5.9
Подключение питания
До подключения питания следует завершить установку системы и все
работы по подключению устройств к шине связи, к входам и к выходам.
До подключения питания следует установить в разъем, на главной плате,
батарею, поддерживающую работу часов и памяти RAM.
