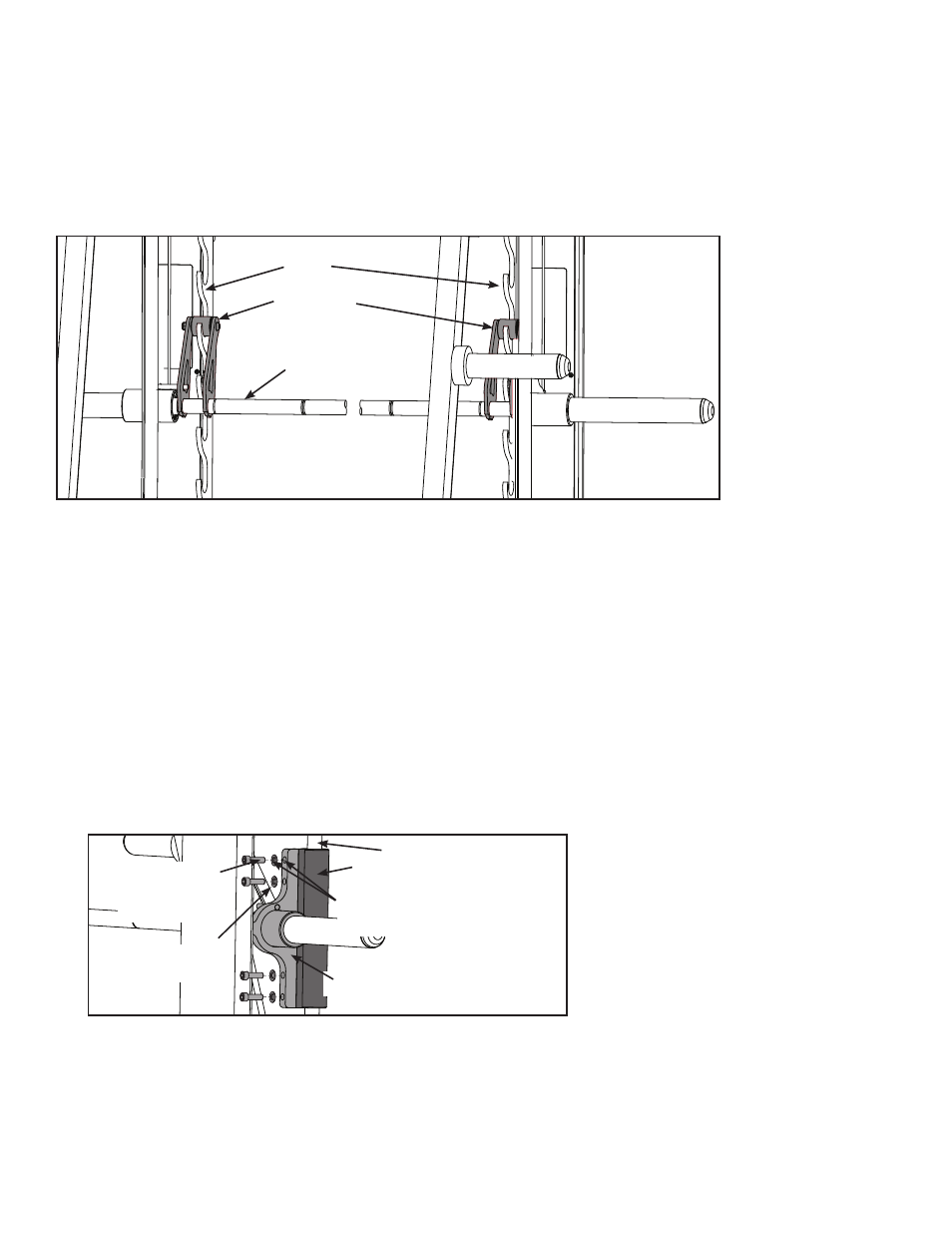

Установите узел грифа.
5.
Аккуратно поместите гриф в раму и закрепите его на месте, зафиксировав замки грифа на
•
стопорных крюках.
Убедитесь в том, что каждый из замков грифа надежно зафиксирован на крюке.
•
Крюк
Гриф
Замок
грифа
Переместите вверх корпус подшипника (находящийся у основания направляющей) и
•
совместите отверстия в нем с отверстиями в кронштейне грифа.
Приготовьте четыре винта с шестигранным отверстием в головке (SHCS), четыре шайбы и
•
клей «локтайт» из поставленного комплекта крепежных изделий.
Нанесите маленькую каплю клея «локтайт» на четыре винта SHCS, а также в
•
соответствующие отверстия с резьбой в кронштейне грифа.
Установите шайбы на винты SHCS.
•
С помощью 5/16-дюймового шестигранного торцевого гаечного ключа затяните четыре винта
•
SHCS для закрепления кронштейна грифа на корпусе подшипника.
Повторите шаги 5 с другой стороны.
•
Корпус
подшипника
Кронштейн грифа
Винты
SHCS (кол-
во: 4)
Клей «Локтайт»
Шайбы (кол-
во: 4)
Направляющая
