Cybex Plate Loaded 16120 Smith Press Owner’s Manual
14
транспортировочной скобы, которой скреплены половины рамы. ПРИМЕЧАНИЕ: Не
выбрасывайте винты BHSCS и контргайки.
С помощью 9/16-дюймового гаечного ключа извлеките четыре шурупа с квадратной
•
головкой, которыми рама закреплена на транспортировочном поддоне.
ПРИМЕЧАНИЕ: Будьте аккуратны при перемещении половин рамы во избежание
•
повреждения рамы или ее красочного покрытия.
Соберите раму. 4.
С помощью ассистентов, установите половины рамы в вертикальное положение. •
Осторожно установите резиновые подкладки (поставляемые в комплекте с тренажером) под •
каждую стойку рамы.

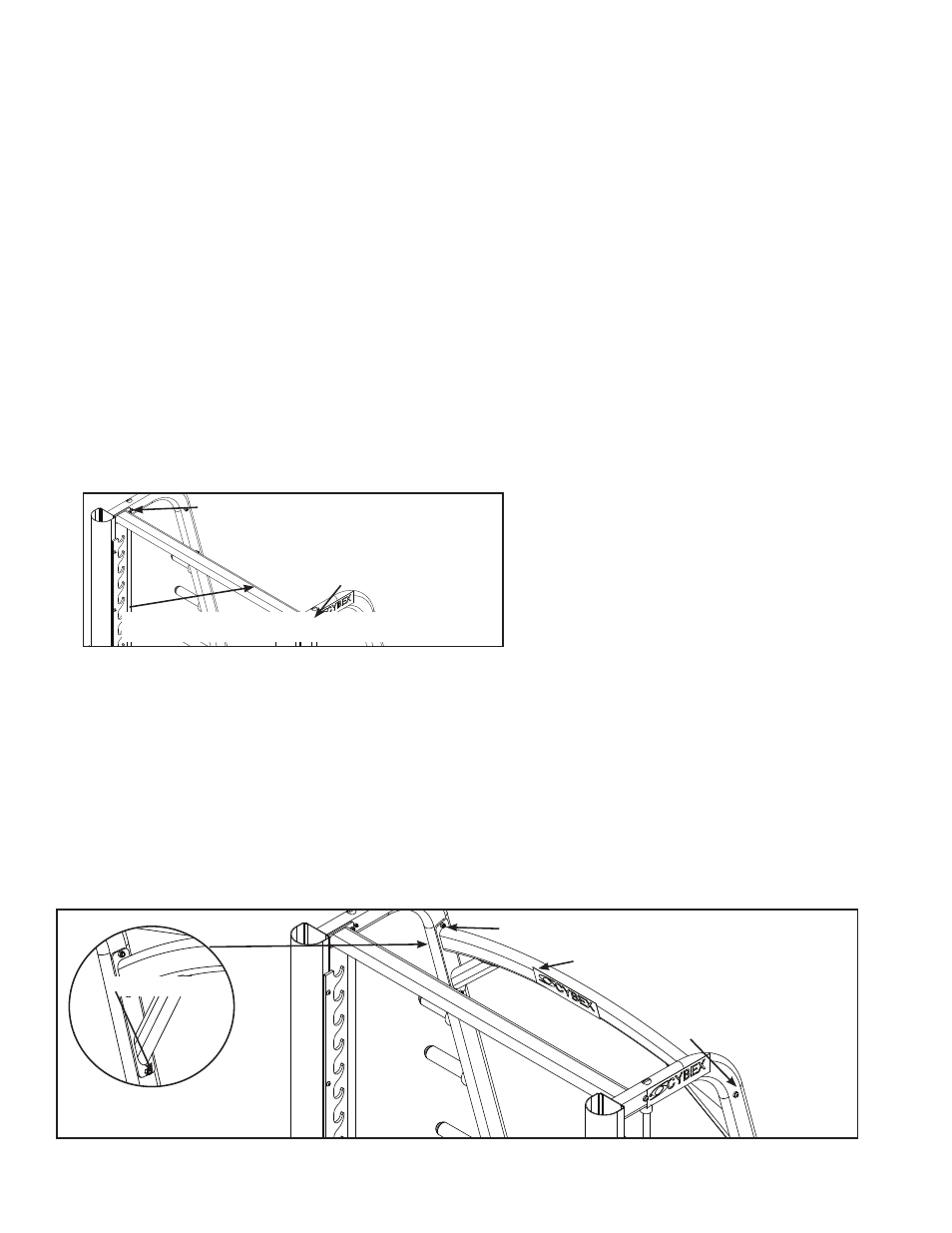

Установите на место передний поперечный элемент рамы.
•
в раме.
Передний поперечный элемент рамы
Винт BHSCS
(по 2 с каждой стороны)
Контргайка (по 2 с каждой
стороны)
С помощью 7/32-дюймового шестигранного торцевого ключа и 9/16-дюймового гаечного •
ключа закрепите на месте передний поперечный элемент рамы с помощью четырех винтов
с круглой головкой под торцевой ключ (BHSCS) и контргаек, извлеченных при выполнении
шага 3.
Установите на место задний поперечный элемент рамы.
•
С помощью 7/32-дюймового шестигранного торцевого ключа и 9/16-дюймового гаечного •
ключа закрепите задний поперечный элемент на раме с помощью четырех винтов с круглой
головкой под торцевой ключ (BHSCS) и контргаек из поставленного комплекта крепежных
изделий.
Задний поперечный элемент
рамы
Контргайка (по 2 с каждой
стороны)
Винт BHSCS
(по 2 с каждой стороны)
Контргайка
