Инструкция по эксплуатации Cybex 11000 Eagle Chest Press
Страница 9
Руководство пользователя для Cybex
9
C. Вращая кулачок, отсоедините от него ремень стойки с отягощениями (путем ослабления
двух стопорных винтов на зажимной планке ремня с помощью 7/32-дюймового
шестигранного торцевого гаечного ключа). См. Рисунок 1.
D. Найдите кронштейн натяжного ролика (находится рядом с кулчачком). См. Рисунок 2.
E. Удалите болт, шайбу и шестигранную гайку, которыми закреплен кронштейн наряжного
ролика.
F. Извлеките натяжной ролик из кронштейна.
G. Удалите один из двух винтов BHSCS (винты с круглой головкой под торцевой ключ),
которыми закреплена поворотная ось. См. Рисунок 3.
H. Осторожно извлеките поворотную ось и ось натяжного блока.
См. Рисунок 3.
ПРИМЕЧАНИЕ: При извлечении оси будьте предельно
осторожны, чтобы
не повредить резьбу.
I. Вместе с помощником осторожно удалите шесть винтов
BHSCS, которыми закреплены две половины рамы.
См. Рисунок 4.
J. Осторожно перенесите каждую из половин через дверной
проем к выбранному для размещения тренажера месту.
K. Вместе с помощником аккуратно скрепите половины рамы
шестью винтами BHSCS, которые были извлечены при
выполнении шага 4I. См. Рисунок 4.
L. Аккуратно закрепите ось натяжного блока с помощью
поворотной оси и винтов BHSCS, которые были извлечены
при выполнении шагов 4G и 4H. См. Рисунок 3.
M. Повторно закрепите натяжной ролик/трос (снятый при
выполнении шагов 4E и 4F) на кронштейне натяжного
ролика.
N. Убедитесь в том, что оба ремня протянуты надлежащим
образом (один ремень – от кулачка к кронштейну натяжного
ролика, а второй – к рычагам).
O. Закрепите ремень стойки с отягощениями (отсоединенный
при выполнении шага 4C) на зажимной планке ремня
кулачка. См. Рисунок 1.
P. Далее перейдите к шагу 5B.
5. Установите резиновые ножки-подкладки и снимите задние
защитные кожухи.
A. Осторожно снимите все (стандартные) конические опоры
для транспортировки с помощью 3/4-дюймовой головки
или гаечного ключа.
B. Убедитесь в том, что тренажер находится в выбранном
для его размещения месте.
C. Осторожно установите резиновые подкладки
(поставляемые в комплекте с тренажером) под каждую
стойку основной рамы.
D. Разрежьте транспортировочную стяжку, которой зафиксировано верхнее отягощение.
E. Приподнимите верхнее отягощение и настройте регулятор нагрузки на значение 15 lbs
(15 фунтов) для обеих сторон (по три отягощения с каждой стороны).
F. Извлеките три винта с крестообразным шлицем, крепящих
верхний (задний) защитный кожух, и аккуратно снимите
кожух. См. Рисунок 5.
G. Ослабьте два нижних винта, показанных на Рисунке 6.
ПРИМЕЧАНИЕ: Не извлекайте два нижних винта.

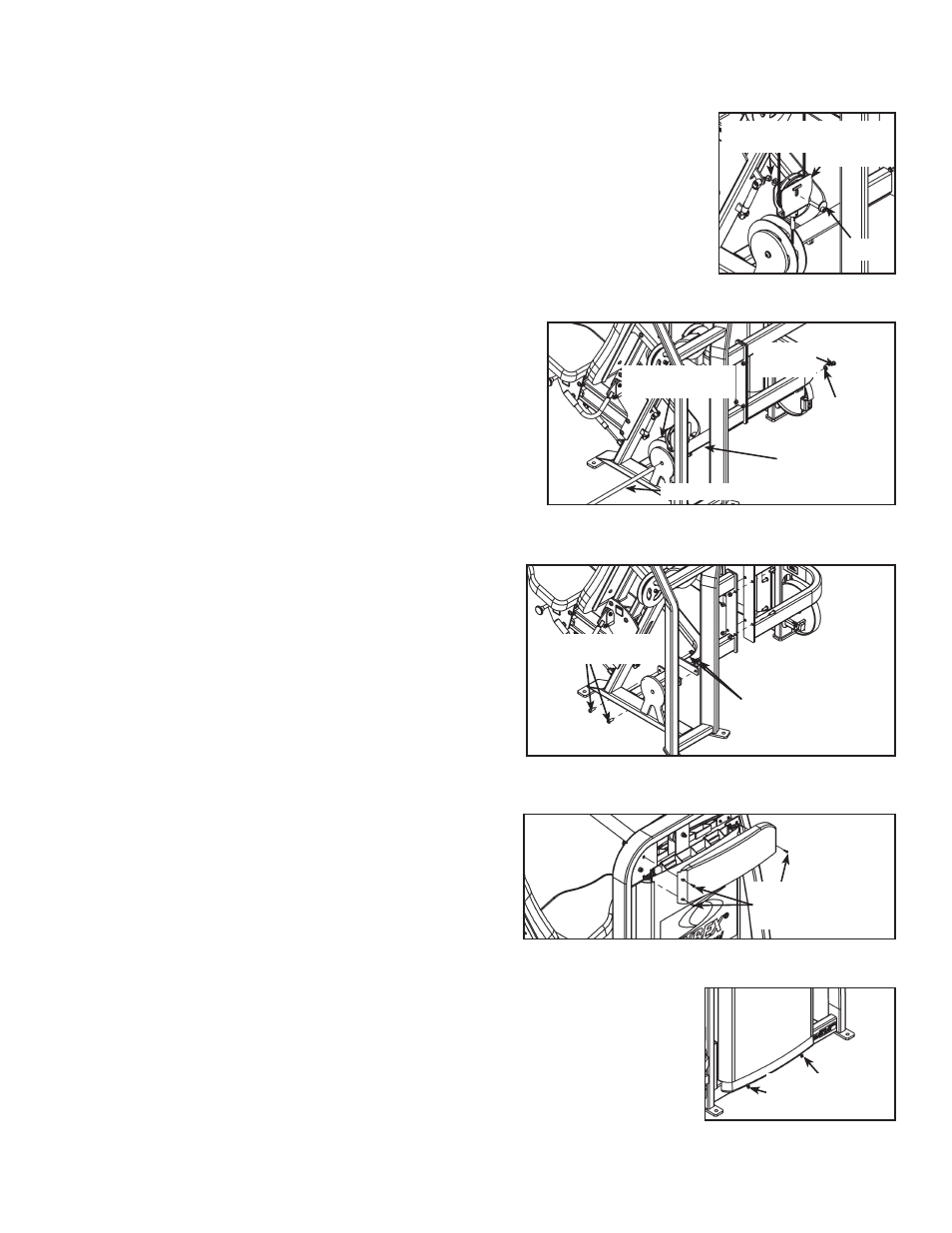

Рисунок 2
Болт
Кронштейн
натяжного
ролика
Шестигранная
гайка/шайба
Рисунок 3
Винт
BHSCS
Поворотная ось
Шайба
Ось натяжного
блока
Натяжной
ролик/трос
Рисунок 4
Винты BHSCS
(6 шт.)
Нейлоновая
контргайка (6)
Рисунок 5
Винт с
крестообразным
шлицем (3)
Рисунок 6
Винт (ослабить,
но не извлекать)
