7. Протяните ремень.
A. Убедитесь в том, что ремень протянут через верхнюю
часть кронштейна натяжного ролика, после чего
протяните конец ремня вниз к верхнему отягощению.
B. Осторожно приподнимите верхнее отягощение и
убедитесь в том, что положение зажимной планки
ремня (на верхнем отягощении) надлежащим образом
совмещается с положением кронштейна верхнего
натяжного ролика (на тренажере). См. Рисунок 10.
C. Пропустите ремень через отверстие в зажимной
планке ремня.
D. Убедитесь в том, что ремень и вставка установлены
надлежащим образом, как показано на Рисунке 11A.
ПРИМЕЧАНИЕ: Не устанавливайте вставку обратной
стороной, как показано на Рисунке 11B.
E. Туго натяните ремень и закрепите его на зажимной
планке с помощью двух стопорных винтов. См. Рисунок 12.
ПРИМЕЧАНИЕ: Затяните стопорные винты до 300-
350 дюйм-фунтов.
F. Вставьте шпильку стойки в каждое отягощение, чтобы
проверить правильность установки.
G. Не задавая никакой нагрузки, поднимите и опустите
верхнее отягощение (имитируя нормальную работу).
H. Помощник должен при этом убедиться, что ремень ходит
плавно и протянут прямо от кронштейна верхнего натяжного
ролика к зажимной планке ремня верхнего отягощения.
I. Установите на место шесть отягощений, которые были
сняты при выполнении шага 6A. См. Рисунок 13.
J. Настройте регулятор нагрузки на значение 15 lbs
(15 фунтов) для обеих сторон.
8. Установите на место защитные кожухи
A. Аккуратно установите на место защитный кожух, совместив
его с отверстиями для двух нижних винтов. См. Рисунок 14.

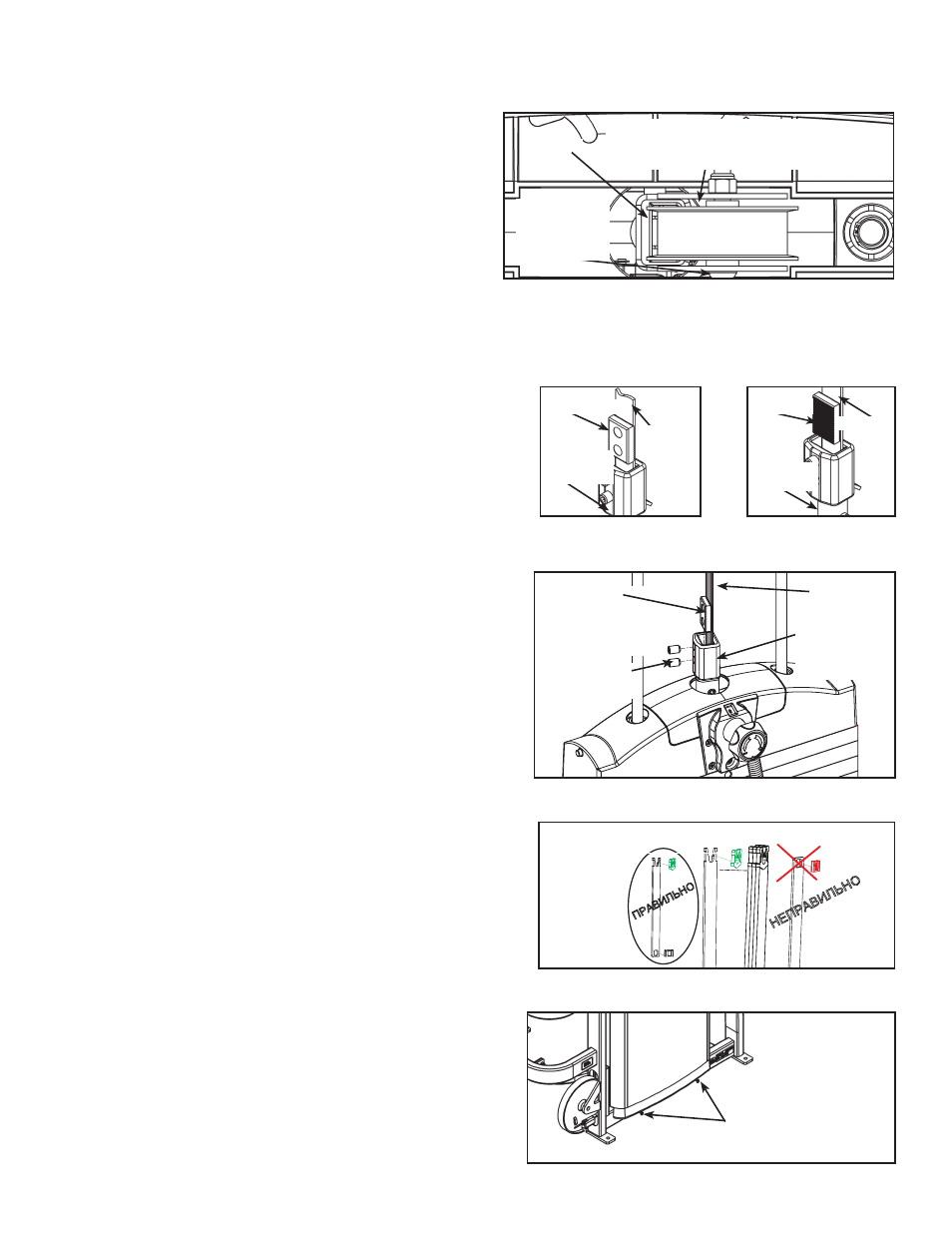

Рисунок 12
Зажимная
планка
ремня
Вставка
зажимной
планки
ремня
Ремень
Стопорные
винты
Рисунок 13
Правильно
протянутый ремень
Неправильно
протянутый ремень
Верхний
натяжной ролик
Рисунок 10 (Вид сверху: от ролика до зажимной планки ремня)
Ремень
Стойка-
штанга
Ремень
Вставка
Стойка-
штанга
Ремень
Вставка
Рисунок 11A Рисунок 11B
Отягощение
(одно)
Регулятор
нагрузки
Вставка и стопорные винты
(не показаны) расположены
на этой стороне
Рисунок 14
Винт
НЕПРАВИЛЬНО
ПРАВИЛЬНО
Отягощения
