H. Извлеките два верхних винта, крепящих задний защитный
кожух. См. Рисунок 7.
I. Осторожно смещайте задний защитный кожух вверх до его
полного отделения.
6. Установите стойку с отягощениями.
A. Обратите внимание на то, как установлены отягощения.
B. В то время как помощник будет держать отягощения,
переместите регулятор нагрузки на значение 0 lbs
(0 фунтов) и освободите все шесть отягощений (по три
отягощения с каждой стороны).
C. С помощью щипцов удалите верхнее пружинное стопорное
кольцо с одной из направлящих штанг и аккуратно опустите
направляющую штангу. См. Рисунок 8.
D. Удалите нижнее пружинное стопорное кольцо и волнистую
шайбу из направляющей штанги. Повторите шаги 6A и 6B
для удаления обоих пружинных стопорных колец из другой
направляющей штанги.
E. По возможности отклоните направляющие штанги
в сторону от тренажера, с тем чтобы обеспечить
максимальное свободное пространство для установки отягощений.
F. Приподнимите верхнее отягощение, снимите его с тренажера и осторожно отложите в сторону.
G. Начисто протрите направляющие штанги по всей длине. Смажьте тонким слоем среднетяжелого машинного масла.
H. Аккуратно установите на место отягощения (по одному за прием). ПРИМЕЧАНИЕ: При установке пластин-
отягощений расположите пластины таким образом, чтобы широкие края фитингов были обращены вверх,
а узкие края фитингов – вниз. См. Рисунки 9A и 9B.
I. Установите верхнее отягощение, спустив его через направляющие штанги.
J. Установите нижнее пружинное стопорное кольцо и волнистую шайбу на направляющую штангу (порядка
3 дюймов (75 мм) от верхнего конца направляющей штанги).
K. Приподнимите направляющую штангу, проходящую через крепежное отверстие, и установите верхнее пружинное
стопорное кольцо.
L. Опустите направляющую штангу и установите нижнее пружинное стопорное кольцо. Повторите шаги
6J - 6L с другой направляющей штангой.

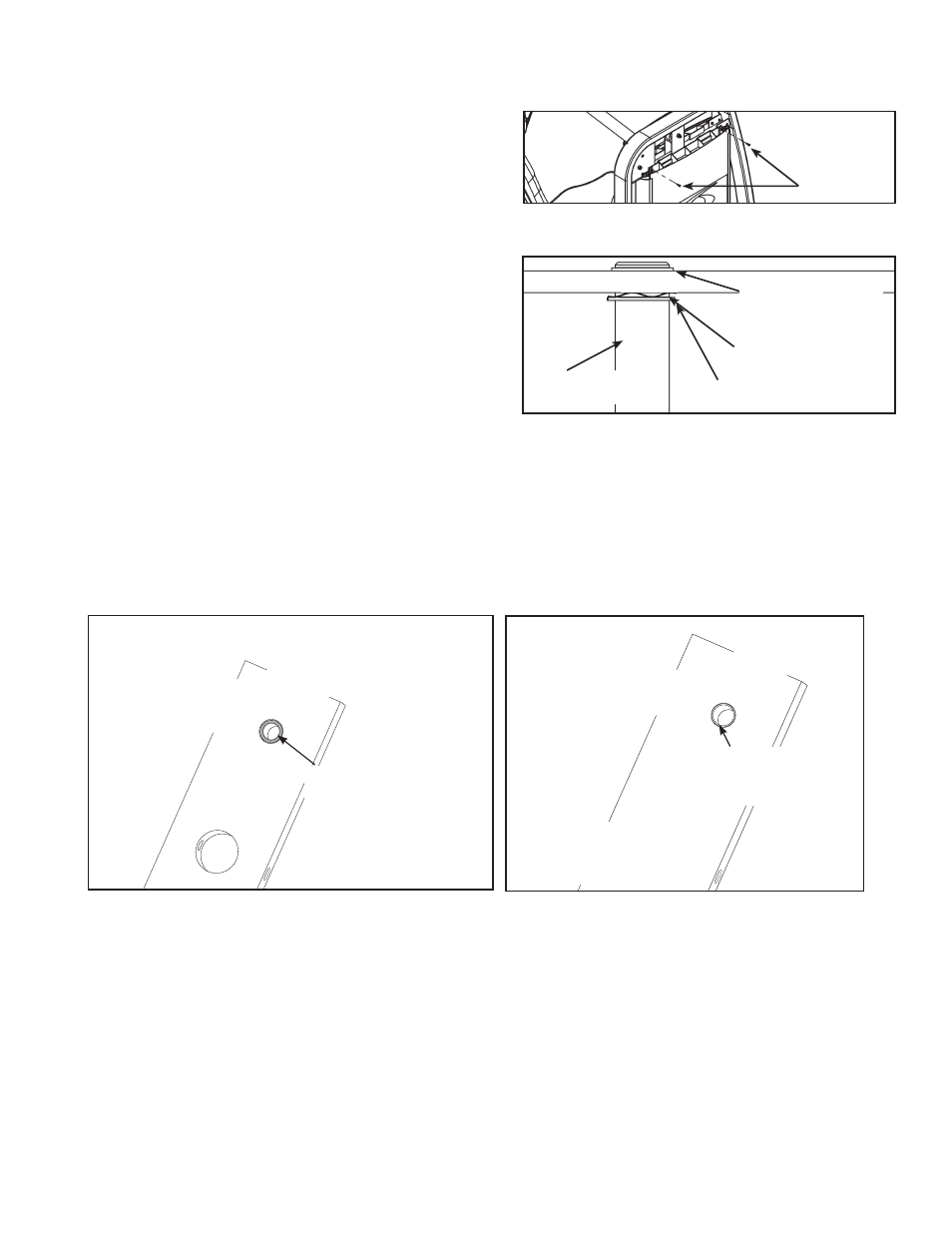

Рисунок 8
Верхнее пружинное
кольцо
Нижнее пружинное
кольцо
Рама
Направляющая
штанга
Волнистая
шайба
Рисунок 7
Винт
УЗКИЙ край
фитинга
НЕПР
АВИЛЬНО
ШИРОКИЙ
край фитинга
обращен вверх
ПРАВИЛЬНО
ПРИМЕЧАНИЕ: Узкий край
фитинга должен быть
обращен вниз.
Рисунок 9A Рисунок 9B
