UF V (E2+E2.1) 03/2013
стр 78/114
12. Отслеживание и запись данных
12.1 Ethernet интерфейс (опция)
Морозильник обычно оснащен серийным соединением Ethernet (7) для подключения к компьютеру
и работы с программным обеспечением BINDER APT-COM™ System. Адрес камеры (в меню
Пользователь) должен быть установлен "1" (заводская установка). МАС адрес укзан под
интерфейсом Ethernet. За дополнительной информацией обратитесь к инструкции для APT-COM™
3.
Дополнительный интерфейс RS 422 (9) используется для сервисного использования. НЕ
подключать к сети. Интерфейс соответственно отмечен.
12.2 Коммуникационное программное обеспечение APT-COM™ 3 DataCon-
trolSystem (опция)
С помощью интерфейса (7) Вы можете подсоединить коммуникационное программное
обеспечение компании BINDER APT-COM™ System.
К разъему возможно подсоединить до 30 камер. Текущие показатели температуры регулярно
заводятся в систему. Программирование может осуществляться графически, через компьютер.
Для более подробной информации обратитесь к руководству по эксплуатации коммуникационного
программного обеспечения APT-COM™ 3.
12.3 Аналоговый вывод для температуры
Морозильник оснащен аналоговым выводом температуры 4-20 мА. Он позволяет передавать
данные к внешней системе или устройству регистрации данных.
Подключение проводится к разъему DIN (12) на Задняя контрольная панель:
Аналоговый вывод 4-20 mA DC
PIN 1: Температура –
PIN 2: Температура +
Диапазон температур: +40 °C …. -100 °C
Подходящий разъем DIN включен в поставку.

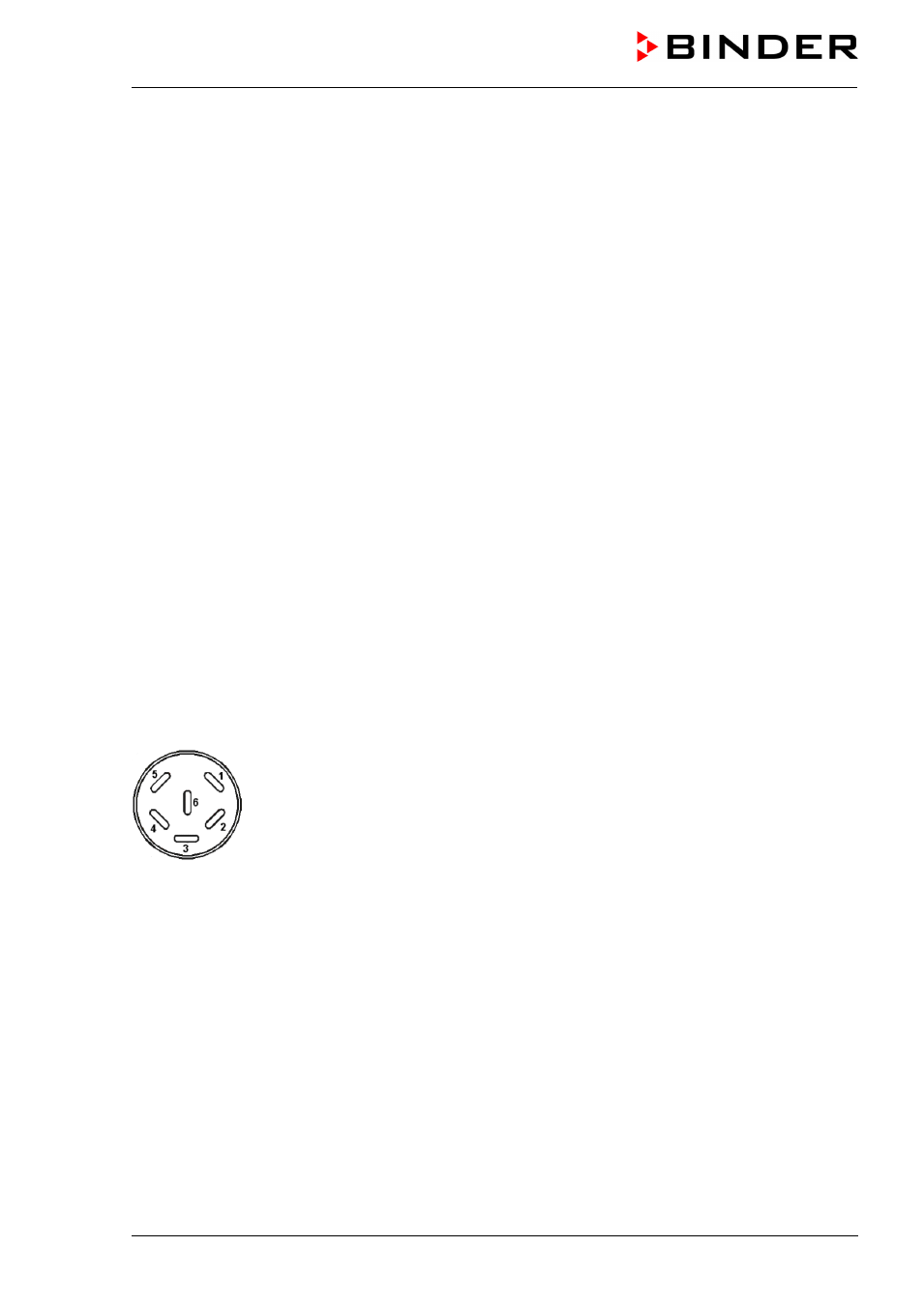

Рисунок 60: Pin конфигурация для разъема DIN (12) для опционального аналогового выхода
