2.2 Корпус автоматического механизма двери с панелью оператора
Вид слева
Фронтально

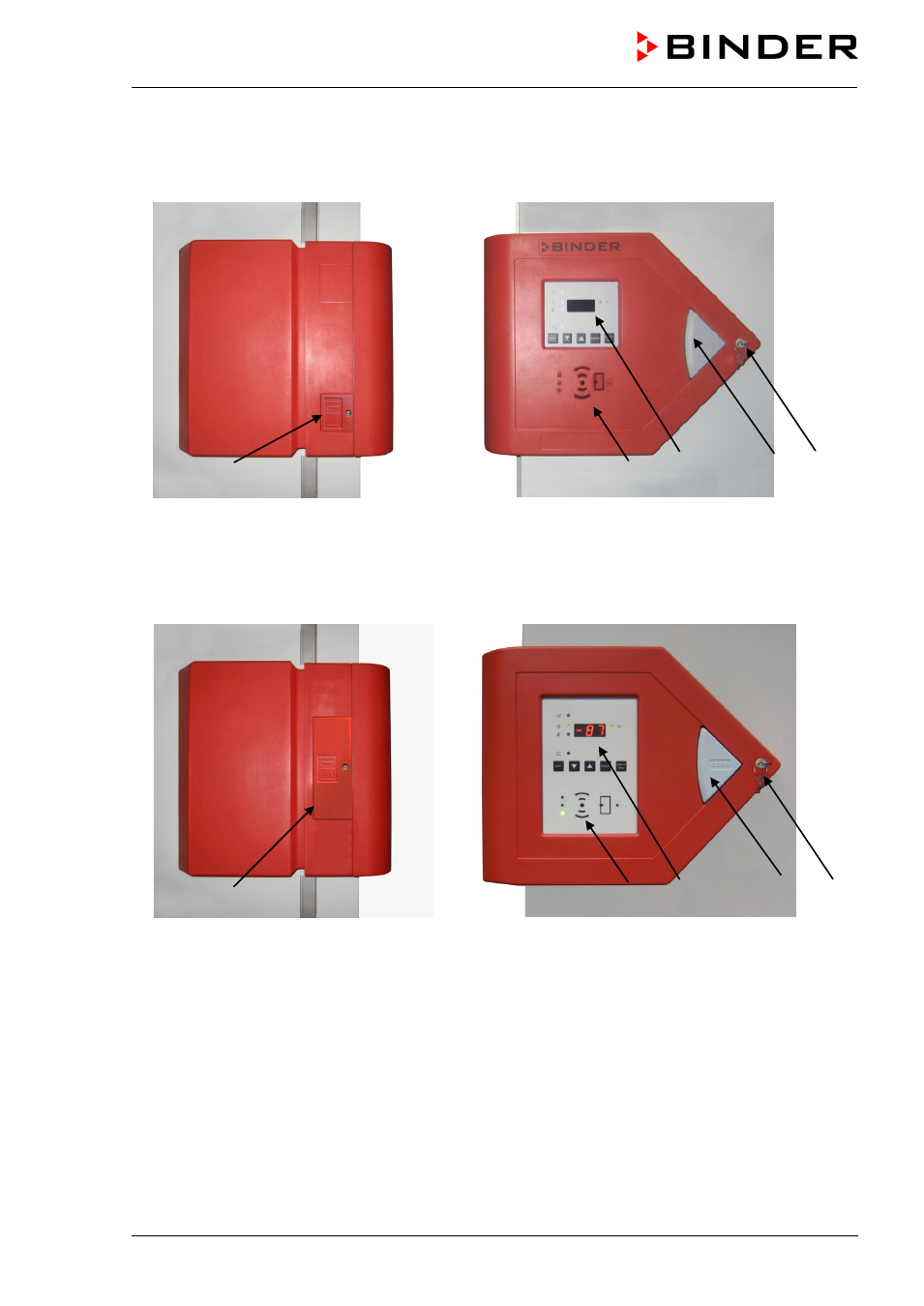

Рисунок 5: UF V (E2): Корпус автоматического механизма двери с крышка устройства аварийной
разблокировки, панелью оператора, контроллером RP1, RFID контролем механизма
автоматической двери и дверным замком с ключом (опция)
Вид слева
Фронтально
Рисунок 6: UF V (E2.1): Корпус автоматического механизма двери с крышка устройства аварийной
разблокировки, панелью оператора, контроллером RP1, RFID контролем механизма
автоматической двери и дверным замком с ключом (опция)
(1) Крышка устройства аварийной разблокировки
(2) GUARD CONTROL™ RFID контроль автоматического механизма двери (стандартная
комплектация с UF V, опция for UF V UL, гл. 5.4)
(3) Панель оператора контроллера RP1
(4) Кнопка отпирания “OPEN” для отпирания двери
(5) Дверной замок с ключом (опция для UF V UL, гл. 5.3)
(2) (3) (4) (5)
(1)
(2) (3) (4) (5)
(1)
