UF V (E2+E2.1) 03/2013 стр 71/114
10.10 Реле сигнализации нулевого напряжения
Централизованная система контроля через реле сигнализации нулевого напряжения
Морозильник оснащен с задней стороны датчиками реле нулевого напряжения (8) которые
позволяют направлять сигнал на центральную контрольную систему.
Реле сигнализации нулевого напряжения включается немедленно после появления на дисплее
контроллера сигнала . Реле сигнализации нулевого напряжения включается в случаях,
перечисленных в гл. 17.2) и в случае отключения электропитания.
При отключении сигнализации, контакт С замыкается с контактом NO. Замыкание контакта C с
контактом NC включает реле сигнализации нулевого напряжения, т.е. при нарушении соединения
между freezer и сигнализацией быстрого оповещения. Сигнализация сработает так же и при
перепаде напряжения.

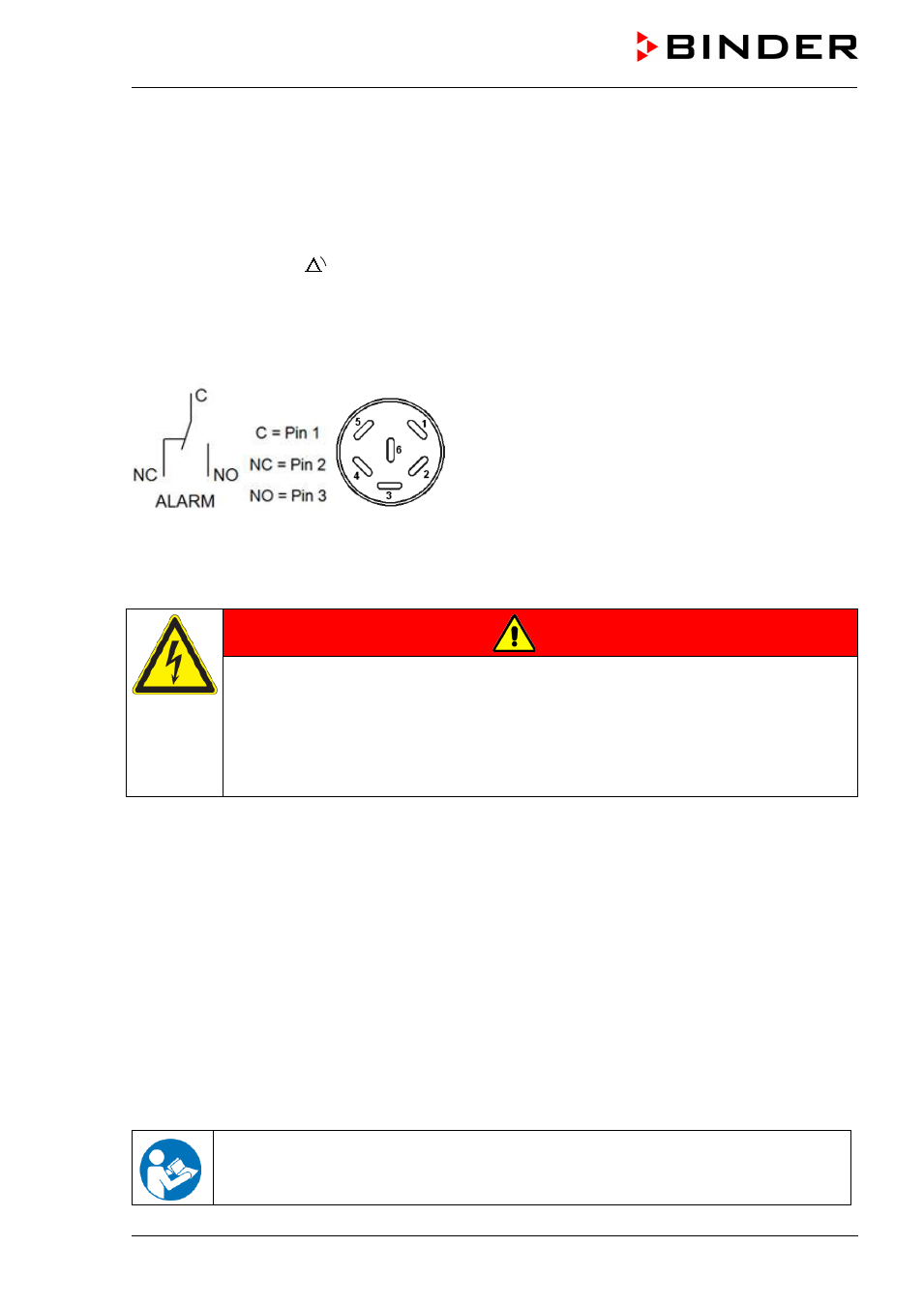

Рисунок 55: Диаграмма реле сигнализации
нулевого напряжения и Pin конфигурация для
разъема DIN (8)
В случае отсутствия сигналов тревоги, контакт C замыкает с контактом NO.
Замкнувший контакт С с NC переключает реле нулевого напряжения на выход.
Максимальная мощность контактов цепи: 24V AC/DC-2.0 Amp
ОПАСНО
Напряжение.
Неверное использование может привести к гибели.
Неверное использование может вывести из строя устройство.
∅
Не превышать напряжение 24V AC/DC – 2.0 Amp.
∅ Не подключать устройства с более высоким напряжением.
Тревожное сообщение на дисплее контроллера остается во время передачи тревоги через реле
нулевого напряжения. Как только причина тревоги устранена, или если аварийное сообщение
было сброшено с помощью клавиши "EXIT", передача сигнала тревоги через реле нулевого
напряжения сбрасывается вместе с тревожным сообщением на дисплее контроллера.
В случае отключения электроэнергии, передача сигнала тревоги через реле нулевого напряжения
остается включенной на весь период отключения энергии. После этого контакт автоматически
разъединяется.
Подключение к дополнительной системе контроля
Для мониторинга и оповещения о коротком замыкании, используйте внешнее устройство
мониторинга. Чтобы подключить морозильник к внешнему устройству мониторинга, использйуте
разъем подключения (8) реле нулевого напряжения.
Подключение устройства BINDER GSM Box для удаленной сигнализации (опция)
Эта опция позволяет перенаправлять тревожные сообщения, которые передаются через контакты
реле нулевого напряжения на мобильную сеть и позволяет получать текстовые сообщения (СМС)
на мобильный телефон.
Правила установки и эксплуатации устройства BINDER GSM Box описаны в
руководстве (№ арт. 7001-0236), которое идет в комплекте с устройством BINDER
GSM Box.
