UF V (E2+E2.1) 03/2013 стр 27/114
2.5 Панель подключения на обратной стороне устройства
(7)
(8)
(9)
(10)
(11)
(12)
(13)

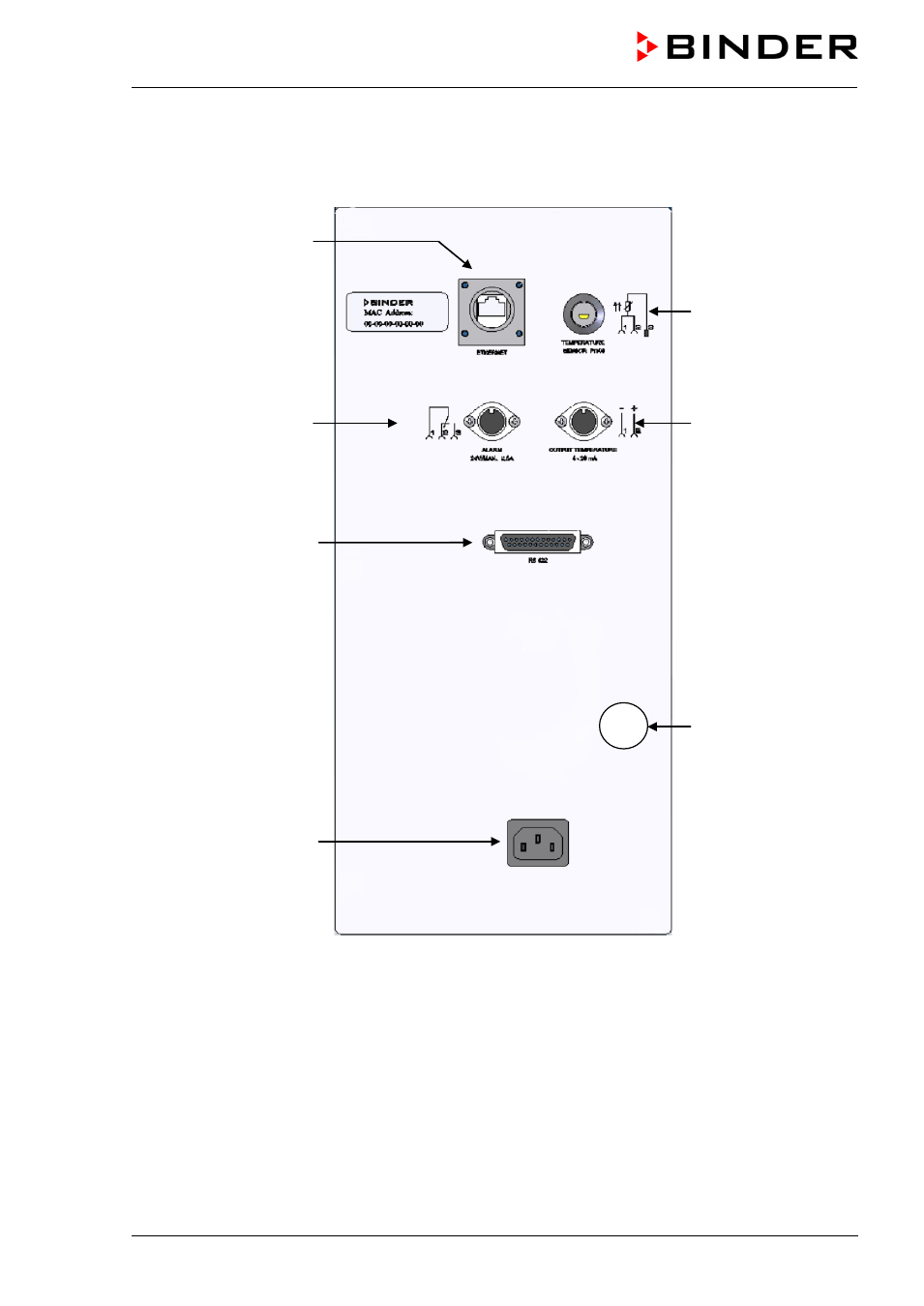

Рисунок 10: Задняя контрольная панель морозильника UF V (E2 / E2.1)
(7) Ethernet интерфейс (опция, Глава 12.1)
(8) Соединительный разъем для реле сигнала оповещения тревоги (Глава 10.10)
(9) RS 422 интерфейс
(10) Соединительный разъем для IEC Гнездовой разъем кабеля с внутренним замком
(11) Соединительный разъем для дополнительного температурного сенсора Pt100 (опция, Глава
12.4)
(12) Соединительный разъем для аналонового вывода 4-20 mA (Глава 12.3)
(13) Соединительный разъем для электрического подключения CO
2
аварийного охлаждения
(опция, Глава 11)
