4.4 Подготовленный порт размером 10 мм (UF V (E2.1), UF V-UL (E2.1))
Устройство UF V (E2.1) оборудовано портом доступа для кабеля диаметром до 10 мм. Для
подготовки данного порта доступа устройство UF V должно быть приблизительно комнатной
температуры.
ПРЕДУПРЕЖДЕНИЕ
Работы во внутренней камере UF V при низких температурах внутри.
Опасность получения обморожения.
Перед подготовкой порта доступа выключить прибор и позволить прибору
нагреться приблизительно до комнатной температуры.
Для подготовки порта доступа действуйте следующим образом:
•
Выломать предварительно перфорированную прямоугольную пластину в задней стенке
(Рисунок 20) с помощью соответствующих клещей
•
Выломать предварительно перфорированную прямоугольную пластину во внутренней камере
(Рисунок 21) с помощью соответствующих клещей
•
С помощью отвертки горизонтально проткнуть изоляцию из полиуретановой пены внутри
•
Ввести необходимые кабели
•
Используйте для изоляции комплект уплотнений арт. № 8009-0815. Входящий в него
изоляционный шланг служит для того, чтобы после прокладки кабелей закрыть образовавшийся
свободный порт доступа. Тщательно изолировать оба отверстия порта доступа с помощью
уплотняющих средств. Это позволяет предотвратить попадание влаги из окружающего воздуха в
изоляцию.

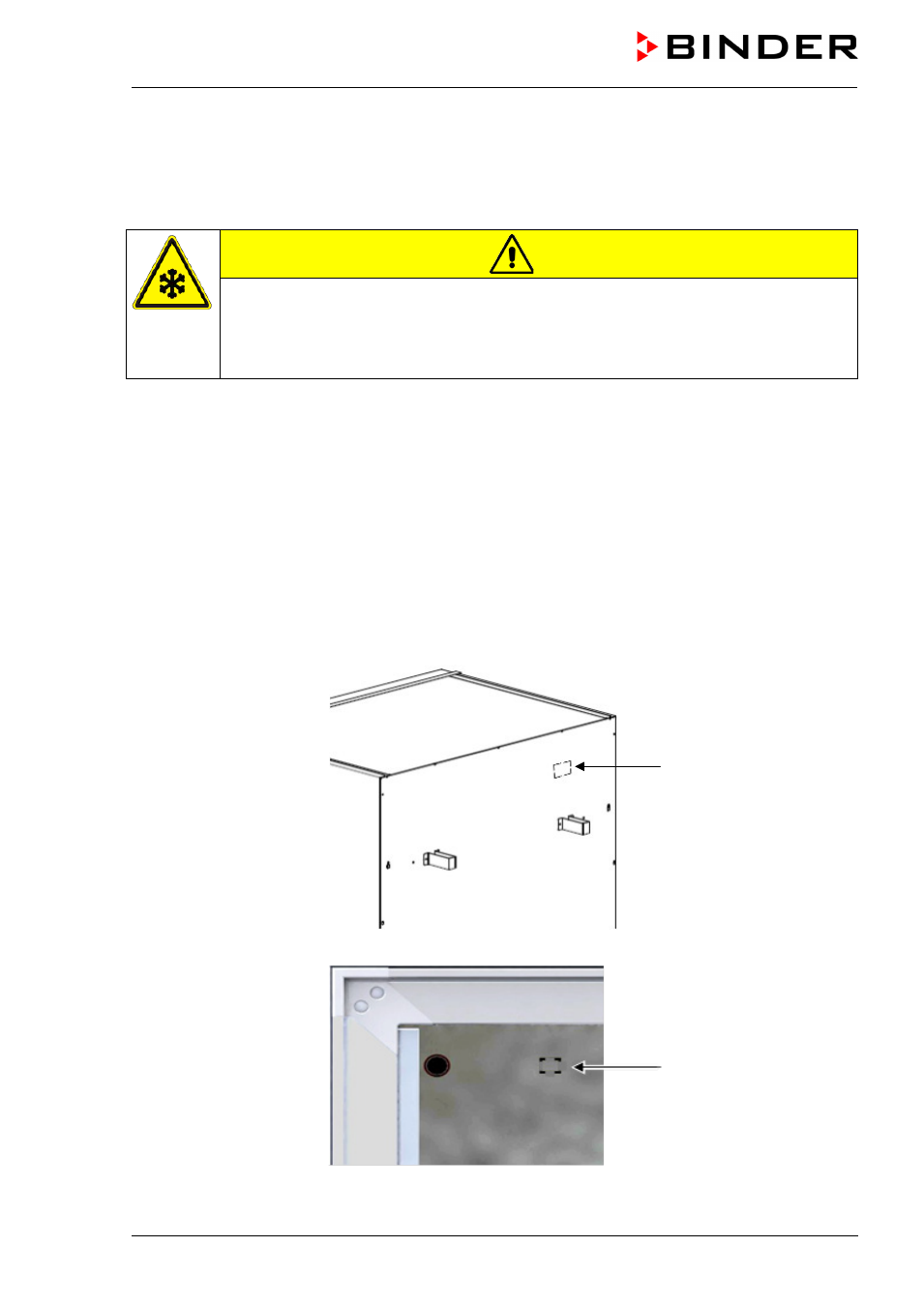

Рисунок 20: Вид сзади UF V (E2.1) с предварительной перфорацией порта доступа
Рисунок 21: Внутренняя камера UF V (E2.1) с предварительной перфорацией порта доступа
