12 DTXTREME III Руководство пользователя
Регуляторы
w q
e
t y u i r
o !0
!1 !2
!5
!3
!6 !4
 Переключатель STANDBY/ON
Нажмите эту кнопку для включения/выключения питания.
 Разъем DC IN
Подключите к этому разъему блок питания.
 Зажим кабеля
Оберните выходной кабель постоянного тока блока питания
вокруг зажима для предотвращения случайного отключения
кабеля во время работы.
 Регулятор контрастности ЖК дисплея
Используйте этот регулятор для настройки оптимальной
видимости ЖК дисплея.
 Контроллер GAIN
Регулирует усиление входного сигнала на разъеме AUX IN/
SAM PLING IN. В зависимости от подключенного устройства
(микрофон, CD плеер и т. д.) необходимо выполнить
регулировку оптимального уровня. Для увеличения
коэффициента усиления поверните контроллер по часовой
стрелке, для уменьшения усиления поверните контроллер
против часовой стрелки.
 Разъем AUX IN/SAMPLING IN
Аудио разъем (стандартный стереофонический телефонный
штекер) для подачи внешних аудио сигналов. Этот разъем
удобен для одновременного воспроизведения с CD плеером
или другим устройством. В режиме Семплирования этот
разъем используется для захвата аудио данных в качестве
Пользовательских Голосов.
 Разъемы OUTPUT L/MONO и R
Разъемы (1/4-дюймовый монофонический телефонный штекер)
для подачи внешних аудио сигналов. К этим разъемам могут
быть подключены различные устройства: микрофон, гитара,
бас-гитара, CD плеер. Для стерео сигналов (сигналы с аудио
оборудования) используйте оба разъема. Для монофонических
сигналов (микрофона или гитары) используйте только разъем L.
 Разъем PHONES
Для подключения стереонаушников.
 Разъемы INDIVIDUAL OUTPUT 1 - 6
Разъемы (1/4-дюймовый монофонический телефонный
штекер) для вывода с инструмента линейных аудио сигналов.
Эти выходы независимы от основного выхода (на разъемах L/
MONO и R). Они могут быть назначены на любой Голос Ударных.
Это позволяет маршрутизировать конкретные тембры для
обработки с использованием внешних устройств эффектов.
 Разъем DIGITAL OUT
Этот разъем используется для подключения к коаксиальному
цифровому входу (S/P DIF) на внешнем аудио устройстве. С этих
стерео выходов, аудио сигналы выводятся в цифровом виде
точно так же, как с разъемов OUTPUT L/MONO и R, но на них не
влияет настройка слайдера громкости
MASTER (с цифрового
разъема аудио сигналы всегда выводятся с максимальным
уровнем громкости).
 Разъемы MIDI IN/OUT
Эти разъемы используются для передачи MIDI данных на и с
внешних MIDI устройств.
 Разъемы USB
Этот инструмент оснащен двумя типами USB разъемов
на задней панели - USB TO HOST и USB TO DEVICE. Разъем
USB TO HOST используется для подключения инструмента
к компьютеру через USB кабель. USB соединение между
инструментом и компьютером может быть использовано только
для передачи MIDI данных. Передача аудио данных по USB
интерфейсу невозможна. Разъем USB TO DEVICE используется
для подключения инструмента к запоминающему USB
устройству (жесткий диск, флэш-память и т.д.) через USB кабель.
Это позволяет сохранить созданные на инструменте данные
на внешнее запоминающее устройство USB, а также загрузить
данные с устройства на инструмент. Операции Сохранения и
загрузки могут быть выполнены в режиме Файла.
 Разъем HI-HAT CONTROL
Этот разъем используется для подключения контроллера хай-
хэт. В зависимости от настройки режима Набора Ударных (стр.
78), с помощью контроллера Hi-Hat возможна передача таких
MIDI сообщений, как Control Change (Изменение управления).
 Триггерный вход (  SNARE –  HI-HAT)
На эти разъемы, совместимые как со стерео пэдами
(двухзонные и трехзонные), так и с монофоническими пэдами,
подается сигнал триггера, передаваемый с пэдов ударных.
Кроме этого, разъемы
 SNARE –  TOM совместимы с
контроллером пэда (стр. 59).
Триггерный вход (/ KICK)
Этот разъем предназначен для подключения двух отдельных
сигналов триггера с двух монофонических (одиночных)
пэдов с помощью Y-образного кабеля (стереофоническая
вилка на разъем и монофонические вилки на два пэда). При
использовании КР125/КР65 с разъемом PAD INPUT, сигналы
триггера с другого пэда, подключенного к разъему PAD INPUT
и самого КР могут быть переданы на DTXTREME III через
одиночный стерео кабель (необходимость в использовании
Y-образного кабеля отсутствует). В этом случае, стерео кабель,
подключенный к разъему OUTPUT пэда, и будет входным
разъемом триггера.
Триггерный вход ( – )
На эти разъемы, совместимые как со стерео пэдами
(двухзонные и трехзонные), так и с монофоническими пэдами,
подается сигнал триггера, передаваемый с пэдов ударных.

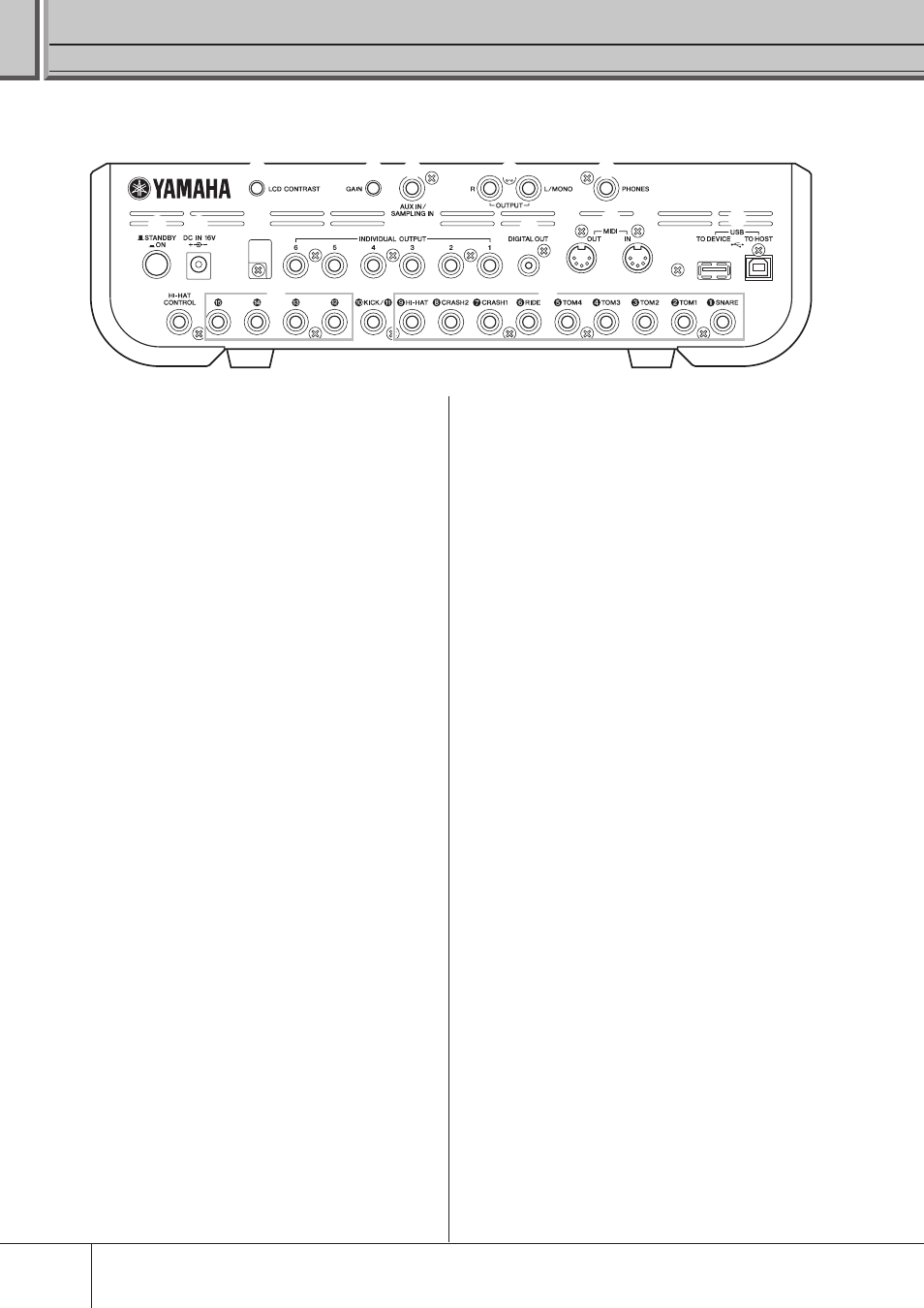

Задняя панель
