Подключите CD-проигрыватель, MD-проигрыватель или кассетную деку через аналоговое и/или
цифровое соединения.
Не подключайте данный аппарат или другие компоненты к источникам тока переменного
напряжения, пока не завершены все подключения между компонентами.
• Для выполнения цифрового подключения к компоненту, кроме компонента по умолчанию для каждого гнезда
DIGITAL INPUT или DIGITAL OUTPUT, выберите соответствующую установку для “OPTICAL OUT”, “OPTICAL
IN”, или “COAXIAL IN” в “I/O ASSIGNMENT” (смотрите стр. 85).
• Подключите проигрыватель дисков к терминалу GND данного аппарата для снижения шума в сигнале. Однако, шум
может быть низким для некоторых проигрывателей дисков даже без подключения к терминалу GND.
• Гнезда PHONO поддерживают только проигрыватели дисков с ММ или высокопроизводительной МС головкой.
Для подключения проигрывателя дисков с МС головкой с низкой производительностью к гнездам PHONO,
используйте линейный трансформатор мощности или усилитель МС головки.

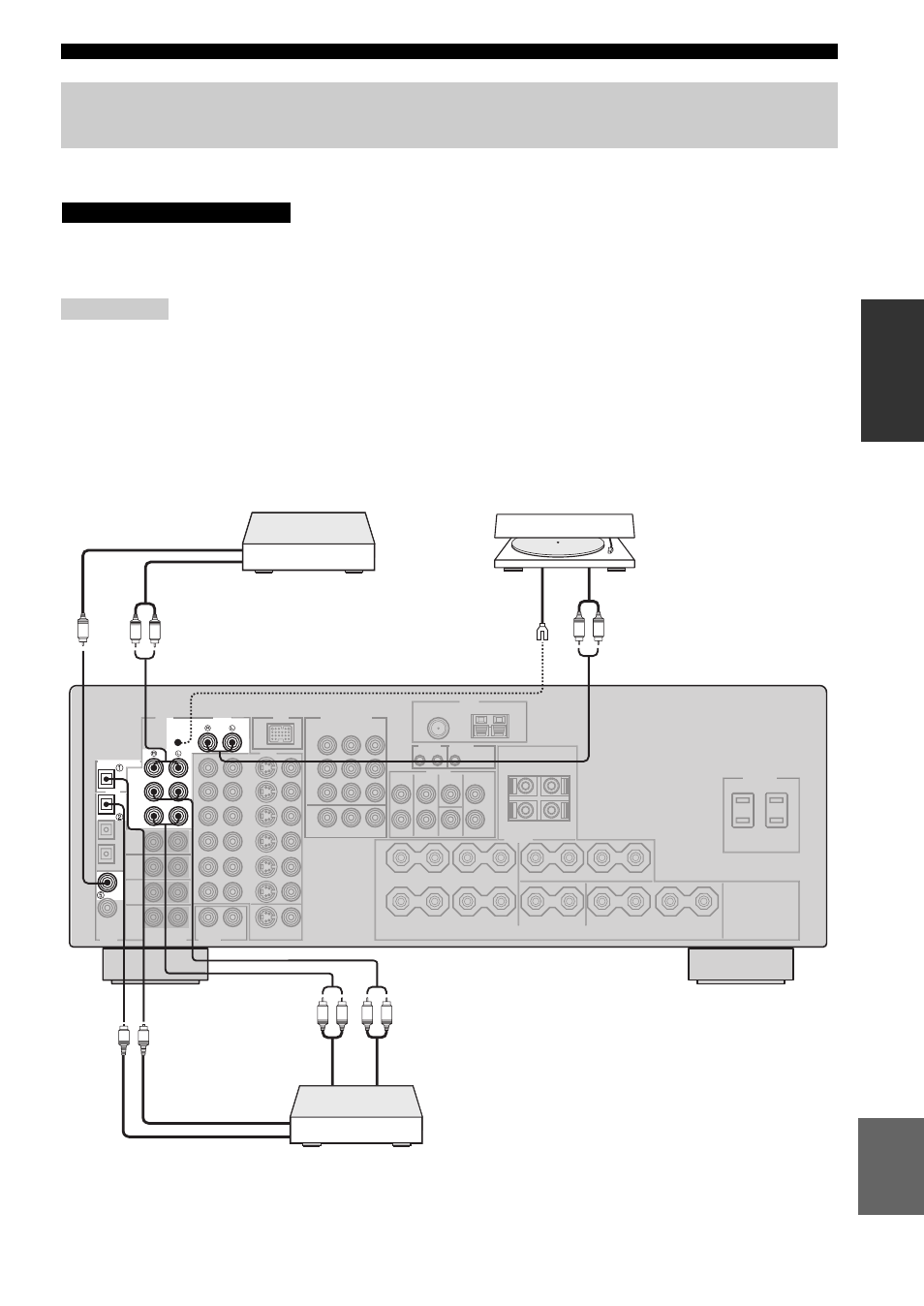

Подключение CD-проигрывателя, MD-проигрывателя,
кассетной деки или проигрывателя дисков
Примечания
ПРЕДУПРЕЖДЕНИЕ
AUDIO AUDIO
DIGITAL
INPUT
CD
MD/CD-R
MD/CD-R
OUT
(REC)
IN
(PLAY)
MD/
CD-R
CD
DIGITAL OUTPUT
OPTICAL
PHONO
GND
L R L C R
L R L R
O
O
CD-проигрыватель
MD-магнитофон или
кассетная дека
Коаксиальный
аудиовыход
Аудиовыход
Аудиовход Аудиовыход
О
п
ти
че
ск
и
й
а
у
ди
ов
ы
хо
д
О
п
ти
че
ск
и
й
а
у
ди
ов
хо
д
Проигрыватель дисков
Аудиовыход GND
