Инструкция по эксплуатации Yamaha RX-V659
Страница 17
ПОДКЛЮЧЕНИЯ
15
Ру
сс
кий
П
О
ДГ
О
Т
ОВКА

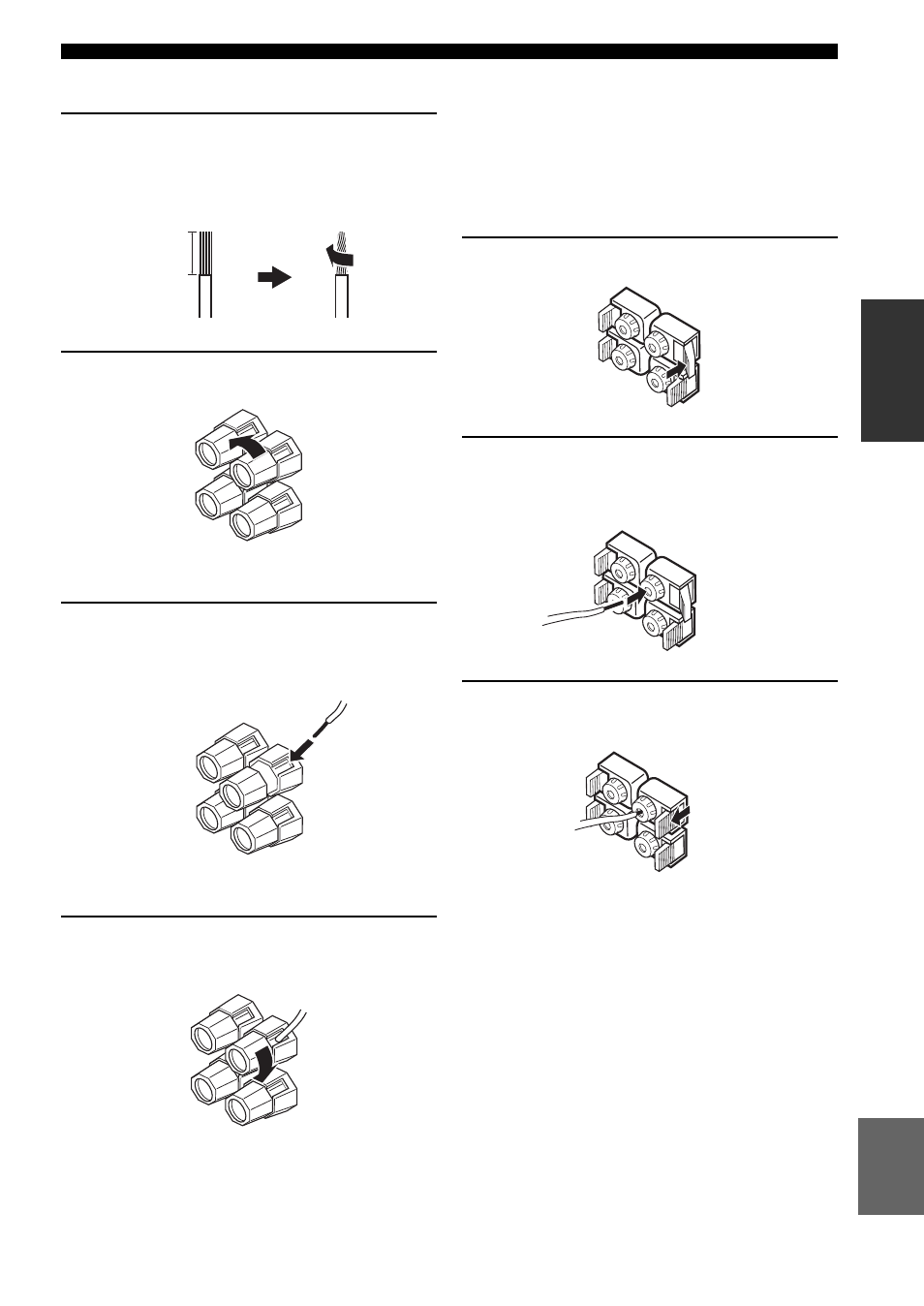

■ Подключение кабеля колонки
1
Удалите примерно 10 мм изоляционного
слоя на конце каждого провода колонки
и затем скрутите оголенные провода во
избежание короткого замыкания.
2
Освободите головку.
3
Вставьте открытый провод в промежуток
с внутренней стороны каждого
терминала.
4
Закрутите головку для закрепления
провода.
■ Подключение к терминалам колонок
PRESENCE/ZONE2
Подключите колонки присутствия к данным
терминалам.
y
Данные терминалы также могут использоваться для
подключения колонок Zone 2 (смотрите стр. 97).
1
Откройте защелку.
2
Вставьте открытый провод в промежуток
с внутренней стороны каждого
терминала.
3
Закройте защелку для закрепления
провода.
10 мм
Красный: положительный (+)
Черный: отрицательный (–)
Красный: положительный (+)
Черный: отрицательный (–)
Красный: положительный (+)
Черный: отрицательный (–)
