СИСТЕМЫ УПРАВЛЕНИЯ И ФУНКЦИИ
11
Ру
сс
кий
ВВЕДЕНИ
Е
1 Аудиокомпонентные гнезда
Для информации по подключению, смотрите
стр. 23.
2 Терминал DOCK
Выберите для подключения универсального дока
YAMAHA для iPod (например, YDS-10,
продающийся отдельно), к которому можно
подключить iPod.
Для информации по подключению, смотрите
стр. 24.
3 Гнезда COMPONENT VIDEO
Для информации по подключению, смотрите
стр. 19 и 20.
4 Гнезда REMOTE
Более подробно, смотрите стр. 97.
5 Терминалы антенн
Для информации по подключению, смотрите
стр. 28.
6 Гнездо CONTROL OUT
Терминал вывода управления для выборочной
установки.
7 Терминалы колонок PRESENCE/ZONE2
Для информации по подключению, смотрите
стр. 15.
8 Гнезда PRE OUT
Для информации по подключению, смотрите
стр. 25.
9 AC OUTLET(S)
Используется для подачи электроэнергии на
другие аудиовизуальные компоненты.
Более подробно, смотрите стр. 29.
0 Гнездо DIGITAL OUTPUT
Для информации по подключению, смотрите
стр. 23.
A Гнезда DIGITAL INPUT
Для информации по подключению, смотрите
стр. 20.
B Гнезда MULTI CH INPUT
Для информации по подключению, смотрите
стр. 26.
C Гнезда ZONE 2 OUTPUT
Для информации по подключению, смотрите
стр. 97.
Данные гнезда выводят только аналоговые сигналы.
D Видеокомпонентные гнезда
Для информации по подключению, смотрите
стр. 19 и 20.
E Терминалы колонок
Для информации по подключению, смотрите стр. 13.
■ VOLTAGE SELECTOR
(Только модель для Азии и общая модель)
Более подробно, смотрите стр. 29.

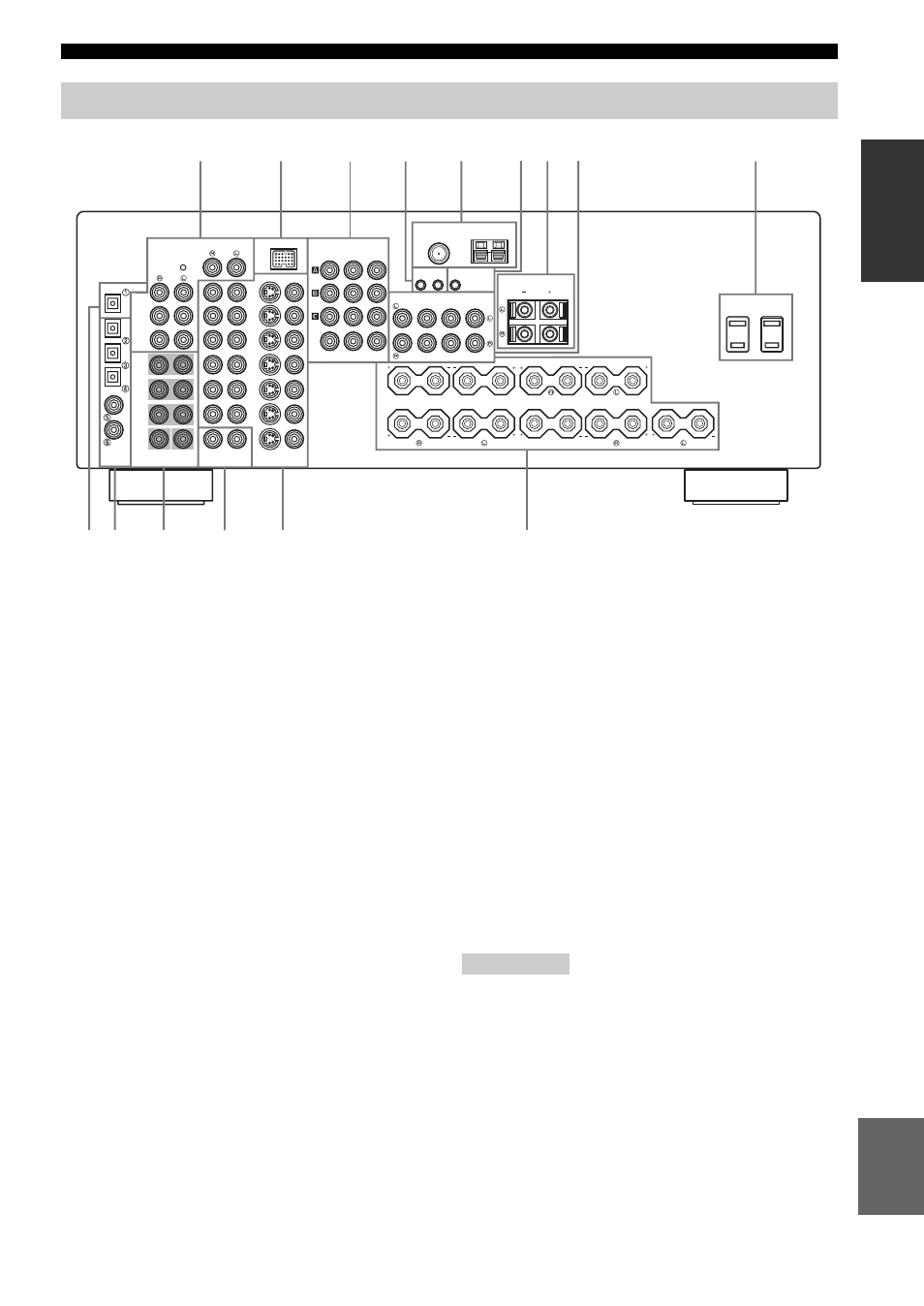

Задняя панель
AUDIO
AUDIO
DIGITAL
INPUT
DVD
DVD
CD
COAXIAL
DTV/CBL
MD/CD-R
MD/CD-R
SUB
WOOFER
SURROUND
BACK
SURROUND
FRONT
OUT
(REC)
IN
(PLAY)
MD/
CD-R
CD
DVD
VIDEO
75
Ω UNBAL.
FM
ANT
AM
ANT
GND
TUNER
DTV/
CBL
IN
DVR
OUT
IN
VCR
OUT
CENTER
DIGITAL OUTPUT
MULTI CH INPUT
ZONE 2
OUTPUT
VIDEO
S VIDEO
MONITOR OUT
FRONT
A
B
PRESENCE/ZONE2
SPEAKERS
SURROUND
CENTER
SURROUND BACK
FRONT
SUBWOOFER
CENTER
SINGLE
PRE OUT
SURROUND
SURROUND BACK
OPTICAL
DOCK
OUT
IN
REMOTE
CONTROL
OUT
+12V
15mA MAX.
MONITOR OUT
DTV/
CBL
DVD
COMPONENT VIDEO
P
R
P
B
Y
DVR
PHONO
GND
E
7 8
6
5
4
3
2
1
D
C
B
A
0
9
Примечание
