ПОДКЛЮЧЕНИЯ
13
Ру
сс
кий
П
О
ДГ
О
Т
ОВКА
Убедитесь в правильном подключении левого канала (L), правого канала (R), “+” (красный) и “–” (черный).
Звучание от колонок будет отсутствовать при неправильном выполнении подключений, и звучание будет
неестественным с отсутствием низкочастотного сигнала при несоблюдении полярности при подключении колонок.
• Перед подключением колонок, убедитесь, что данный аппарат отключен (смотрите стр. 31).
• Открытые провода колонок не должны соприкасаться друг с другом, или с любой металлической
частью данного аппарата. Это может привести к поломке данного аппарата и/или колонок.
• Используйте колонки с магнитным экраном. Если данный тип колонок все-же издает помехи
при использовании с экраном, разместите колонки на некотором расстоянии от экрана.
• При подключении колонок на 4 или 6 ом, обязательно установите “SP IMP.” на “6
ΩMIN” до
использования данного аппарата (смотрите стр. 30).
• Кабель колонок на самом деле состоит из двух параллельных спаренных изолированных проводов. Провода отличаются цветом или
формой, например, один может быть отмечен полосками, углублениями или складками. Подключите провод с полосками (углублениями и
т.д.) к терминалам “+” (красный) данного аппарата и колонки. Подключите гладкий провод к терминалам “–” (черный).
• Низкочастотные сигналы от других колонок, установленных на “SML” (или “SMALL”) или на “NONE” в “SPEAKER
SET” (смотрите стр. 79 и 80) направляются на колонки, выбранные в “LFE/BASS OUT” (смотрите стр. 81).
• Терминалы PRESENCE/ZONE2 могут использоваться для подключения колонок Zone 2 (смотрите стр. 98).

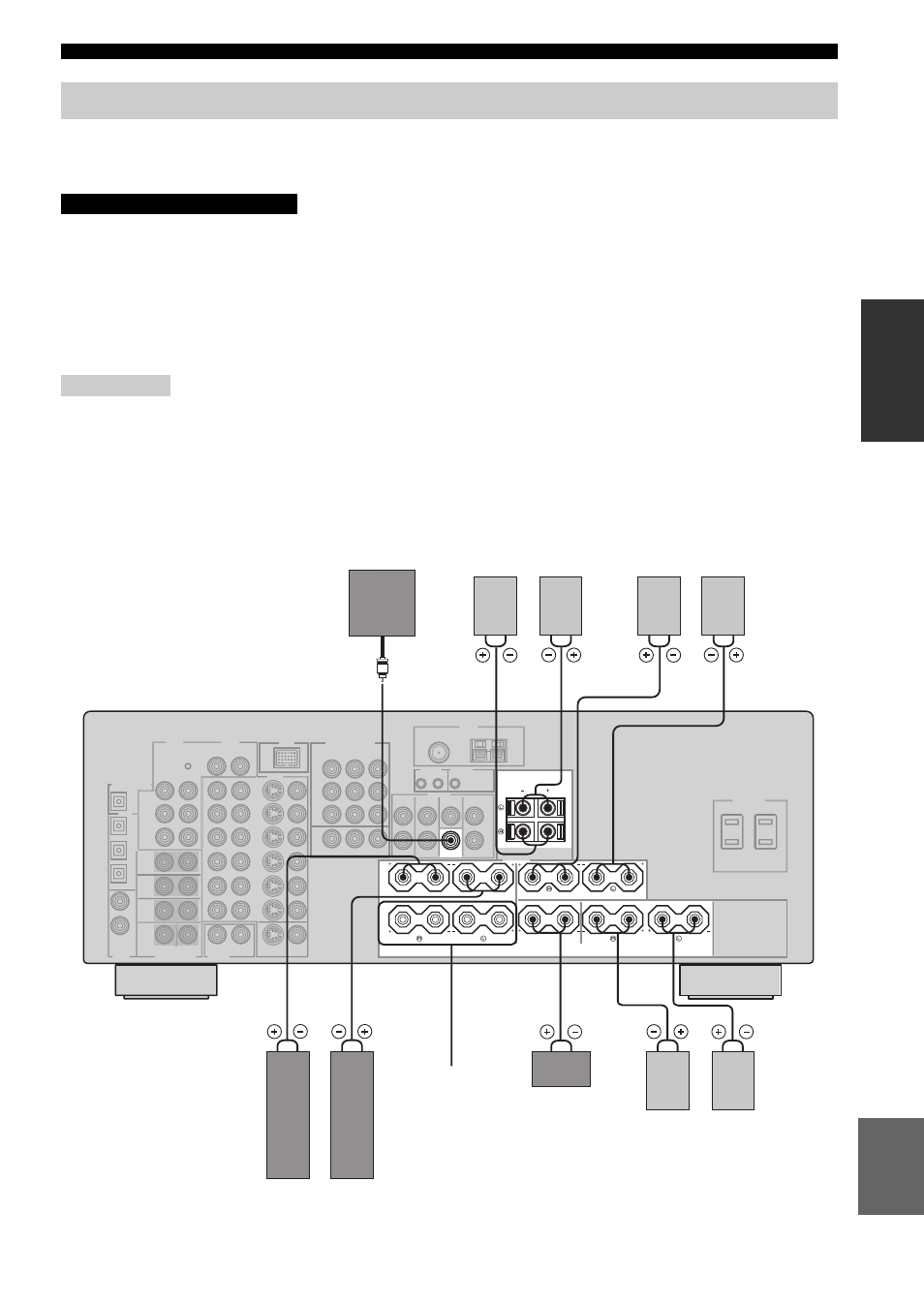

Подключение колонок
Примечания
ПРЕДУПРЕЖДЕНИЕ
FRONT
A
B
PRESENCE/ZONE2
SPEAKERS
SURROUND
CENTER
SURROUND BACK
SUBWOOFER
PRE OUT
2
3
1
6
7
10
9
8
4
5
Сабвуфер
Центральная
колонка
Фронтальные колонки (А)
Тыловые колонки
окружающего
звучания
Левая
Правая
Левая
Правая
Колонки окружающего
звучания
Фронтальные
колонки (В)
Левая
Правая
Колонки присутствия
Левая
Правая
