17
Глава 1 Вывод звуков
Гл
ава 1
* Чтобы не допустить сбоя в функционировании или
повреждения динамиков или других устройств, всегда
сбавляйте громкость и выключайте питание всех устройств
перед выполнением подключений.

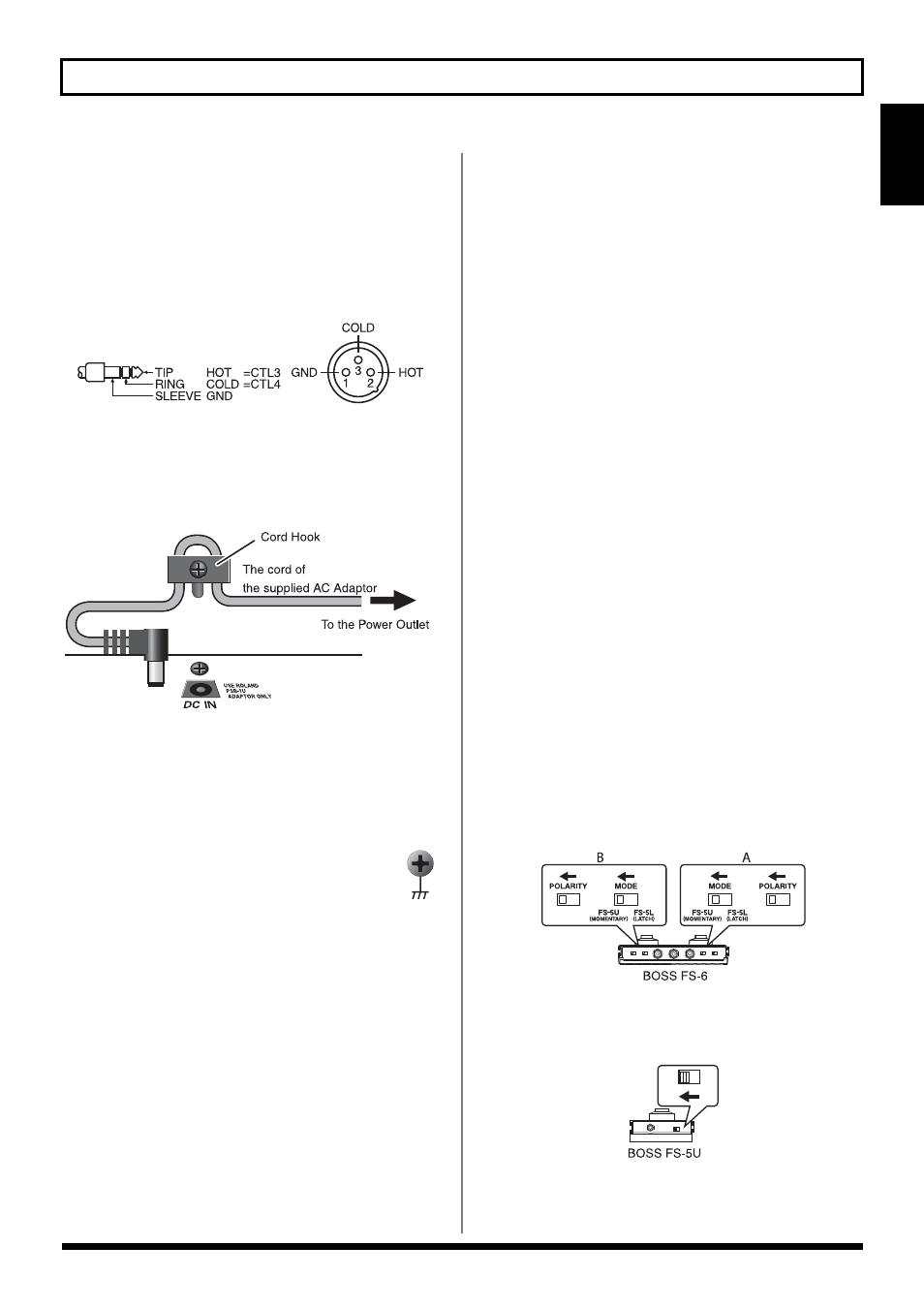

* Данный инструмент имеет балансные разъемы
(TRS=CTL3.4; XLR=SUB OUT). Коммутационные схемы для
этих разъемов указаны ниже. Совершайте подключения,
предварительно проверив коммутационные схемы другого
оборудования, которое вы намереваетесь подключить.
f i g. XLR/ TRSJack. eps
924
* ? Чтобы предотвратить случайное нарушение энергоснаб
жения вашего устройства (например, непреднамеренное
выдергивание шнура из розетки) и избежать
нежелательной нагрузки на разъем AC Adaptor, намотайте
шнур питания на крюк, как указано на иллюстрации.
f i g. CordHook. e. eps
925
* Используйте только указанную педаль экспрессии (Roland
EV 5, BOSS FS 500L/500H с соединительным кабелем
стереоразъем 1/4" phone : стереоразъем 1/4" phone
приобретается отдельно). Подключая другие педали
соединения, вы рискуете нанести ущерб устройству.
927
* В зависимости от особенностей определенной
настройки, вы можете испытывать дискомфорт или
ощущать, что при касании к поверхности
устройства, подключенного микрофона или
металлическим частям гитар, по рукам у вас будто
проползают мурашки. Это является результатом
действия слабого разряда, который абсолютно
безвреден. Но, если вас это беспокоит, подключите
зажим заземления (см. рис) к внешнему
заземлению. Когда устройство заземлено, может
возникнуть легкий фоновый шум, в зависимости от
особенности установки. Если вы не уверены в том,
как производить заземление, свяжитесь с
представителями ближайшего сервисного центра
Roland или уполномоченным дистрибьютором
Roland, как указано на странице "Информация".
Места, непредназначенные для совершения
подключений
• Вблизи водопроводных труб (следствием этого может стать
шок или электрический удар).
• Вблизи газовых труб (результатом может стать пожар или
взрыв).
• Вблизи заземления телефонных линий или громоотвода
(может быть опасным при возникновении грома или
молний).
• При использовании кабелей соединения, которые содержат
резисторы, уровень громкости оборудования,
подключенного к разъему GUITAR INPUT, может быть низким.
Если это действительно так, используйте кабели соединения,
не содержащие резисторы.
* Не подключайте другого соединителя, кроме RRC2 OUT
устройства FC 300 к соединителю RRC2 IN VG 99.
Подключение к локальной сети или к другим устройствам, в
которых используются модульные джеки того же размера и
формы (RJ45), может привести к повреждению VG 99 и/
или подключенного устройства.
* При использовании имеющегося в продаже Ethernet кабеля
в качестве соединительного кабеля RRC2, убедитесь, что он
отвечает следующим техническим характеристикам:
• Категория 5 (Cat5) или выше
• Максимальная длина 15 метров
• Кабель, предназначенных для прямых подключений.
* Ethernet кабель не должен поддаваться действию нагрузки
или физическим ударам.
* Осторожно подключите кабель RRC2, направляя
соединитель вовнутрь пока он полностью не окажется в
соединителе RRC2 IN.
* Когда выходной сигнал является монофоническим,
подключайте кабель только к разъему MAIN OUT L/MONO.
* Нельзя использовать функции COSM GUITAR и POLY FX,
если входной сигнал идет через GUITAR IN. Встроенные
эффекты, технологии COSM AMP, MIXER и другие установки
полностью можно использовать в двух каналах.
* При подключении к разъему EXP PEDAL педали экспрессии,
используйте данную педаль на минимальном уровне
громкости (положение MIN).
* При подключении к разъему CTL3/4 педального
переключателя FS 6 (опционального), установите
переключатели MODE и POLARITY, как указано ниже.
f i g. 01-010
* При подключении к разъему CTL3/4 педального
переключателя FS 5U (опционального), установите
переключатель POLARITY, как указано ниже.
f i g. 01-020
