Измерение среднеквадратичного уровня (Level-RMS)

Параметр Level-RMS отражает энергетическое содержание входного сигнала,
т.е. абсолютный входной уровень.
Результат может отображаться в dBu, dBV или V (Вольтах). Выбор единицы
измерения осуществляется при помощи курсорных клавиш, кнопки Enter (

↵) и

кнопок со трелками (ÍÎÏÐ).

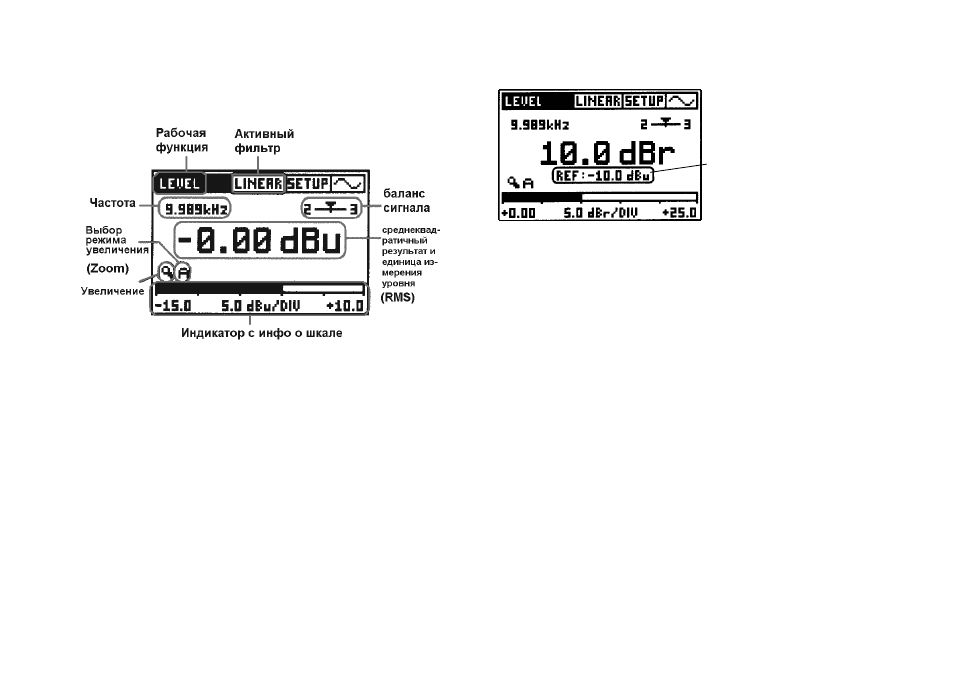

Рис. 10 Панель индикатора среднеквадратичного уровня (RMS)

Горизонтальная шкальный индикатор отображает RMS-уровень в
аналоговой

форме.

Его

градуировка

может

регулироваться

автоматически или вручную.
Для входа в режим ручной градуировки переместите курсор к символу
Zoom Control (увеличение) и нажмите кнопку Enter. Затем нажмите
• курсорные клавиши Í и Î для просмотра (от начала до конца)

фактически имеющегося диапазона.

• курсорные клавиши Ï и Ð для увеличения или уменьшения

диапазона (чувствительности) шкального индикатора.

Чтобы вернуться к автоматическому режиму градуировки, переместите
курсор в поле Zoom Mode (Выбор режима увеличения), нажмите кнопку
Enter

(

↵) и любую курсорную клавишу для переключения между

автоматическим и ручным режимами.
Подтвердите выбор, снова нажав кнопку Enter

(

↵).

ПРИМЕЧАНИЕ
Функция Level-RMS доступна также в режиме развертки (Sweep, см.
стр. 24) и в режиме спектра третьей октавы (3

Octave, см. стр. 28).

Измерение относительного уровня (Level-Relative)

Эта функция позволяет вычислять соотношение среднеквадратичного
входного уровня и заданного пользователем эталонного уровня.

Эталонный уровень

Рис. 11 Панель индикатора относительного уровня

Эталонный уровень задается следующим образом:
1) Войдите в режим "Level. Rel" через соответствующее меню
измерительных функций.
2) Подайте на входной разъем Minilyzer сигнал, уровень которого
соответствует требуемому эталону.
3) Переместите курсор в поле "REF", расположенное ниже строки основного
результата измерений (крупные цифры) и нажмите кнопку Enter (

↵).

После этого введённый уровень будет служить эталонным для всех
последующих измерений относительного уровня, пока не будет введён
новый эталон.

На практике функция Level-Relative может применяться в различных
ситуациях. Например, для простого измерения соотношения сигнал/шум
(S/N) испытуемого прибора (DUT).
• Задайте единицы измерений относительного уровня в dBr.

• Подключите выход испытуемого прибора ко входу Minilyzer.

• Уберите выходной уровень испытуемого прибора на минимум или

заглушите (MUTE) его.

• Введите это значение в качестве эталонного, как описано выше.

Благодаря этому мы сможем вычислить значение уровня шума
испытуемого прибора.

• Подайте обычный сигнал испытуемого прибора на вход Minilyzer.

Полученный результат (относительный уровень) будет отражать
соотношение сигнал/шум в дБ.
