Измерение полного коэффициента гармоник + шум
(THD + N)
Этот параметр измеряется в диапазоне от 10 Гц до 20 кГц и
выражается в дБ или %. Одновременно на дисплее ниже основной
строки результатов THD + N указывается фактический
среднеквадратичный уровень входного сигнала
.

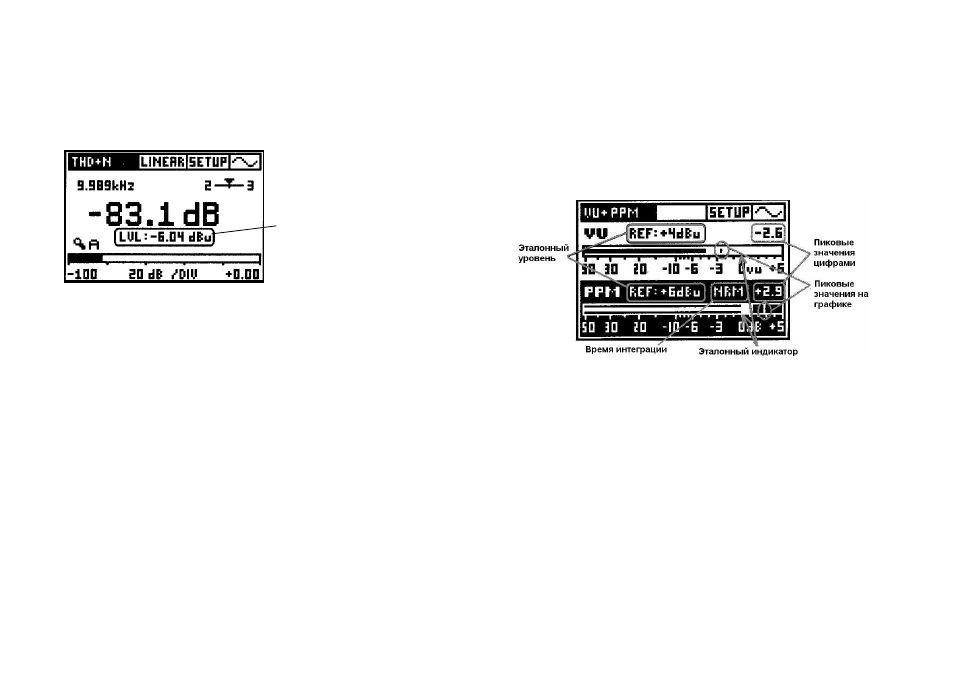

Рис. 12 Результат измерения THD + шум и индикатор уровня
ПРИМЕЧАНИЯ Из-за ограниченного частотного диапазона
Minilyzer результаты измерения THD + N могут отличаться от
значений, полученных с помощью других измеритльных
приборов с большим частотным диапазоном.
Измерение уровня vu + PPM
В ML1 предусмотрены два вида измерителй уровня – vu и РРМ. vu
–индикация соответствует стандарту DIN 45406, а РРМ-индикация
(пиковый индикатор уровня) соответствует трём стандартам:
• Type
I
• Type
IIA
• Nordic
При входе в режим «vu + РРМ» в меню измерительных функций
должен быть выбран один из этих стандартов.
Рис. 13 Дисплей в режиме vu + PPM (по стандарту Type I)
В нижеследующих главах описаны различные поля ввода и
индикаторы, отображаемые на дисплее в режиме «vu + PPM».
Эталонный уровень и эталонный индикатор
«Эталонный
уровень» (Reference Level) указывает
среднеквадратичный уровень синусоидальной волны частотой 1
кГц, которая определяет значение «Эталонного индикатора»
(reference Indicator). Эталонный уровень задается пользователем
в диапазоне от –20 dBu до +14 dBu.
Эталонные уровни по умолчанию зависят от выбранного
стандарта.
• +4
dBu
для vu-индикатора
• +6
dBu
для РРМ-индикатора в стандартах Type I и Nordic
• +8
dBu
для РРМ-индикатора в стандарте Type IIA.
Входной уровень (RMS)
