Нижеследующие примеры объясняют взаимосвязь между эталонным
уровнем и эталонным индикатором.
Пример 1
Дано
vu-индикатор с эталонным уровнем +4 dBu
Входной сигнал равен установившейся синусоидальной
волне с уровнем +4 dBu
Результат
Уровень vu-индикатора → 0 (уровень эталонного
индикатора)
Пример 2
Дано
vu-индикатор с эталонным уровнем 0 dBu
Входной сигнал равен установившейся синусоидальной
волне с уровнем +4 dBu
Результат
Уровень vu-индикатора → +4 (+4 дБ выше уровня
эталонного индикатора)
Пример 3
Дано
РРМ-индикатор стандарта Nordic с эталонным уровнем
+12 dBu
Входной сигнал равен установившейся синусоидальной
волне с уровнем +6 dBu
Результат
PPM-уровень → TST (-6 dBu ниже уровня эталонного
индикатора)
Режим задержки пиковых значений (Peak Hold)
В режиме vu/PPM предусмотрены два различных типа задержки пиковых
значений:
• Два поля с числовыми значениями пиков, расположенные вверху справа от
шкал графических индикаторов vu и PPM. В этих полях постоянно
отображается максимальный входной уровень со времени входа в режим
vu/PPM. Показания можно сбросить, поместив курсор на это поле и нажав
кнопку Enter (
↵).
Совет: Чтобы сбросить показания одновременно в двух полях, просто
заново войдите в режим vu/PPM.
• Пиковые значения на графических индикаторах, отображаемые
вертикальными рисками на каждой шкале.
Время спада ~1 секунда.
Время интеграции (Integration Time)
РРМ-индикатор
снабжен
дополнительным
полем
ввода
для
переключения времени срабатывания и времени восстановления между
NRM (нормальным) и FAST (быстрым).
• В режиме NRM значение времени интеграции задается
соответствующим стандартом (Type I: 5 мс; Type IIA: 10 мс; Nordic: 5
мс)
• В режиме FAST для всех стандартов время интеграции составляет 1
мс.
Измерение полярности (Polarity)
При подключении к генератору тестовых сигналов Minirator MR1,
Minilyzer способен определять полярность выходного сигнала
различных устройств, например, динамиков в громкоговорителях.
Селектор источника входного сигнала

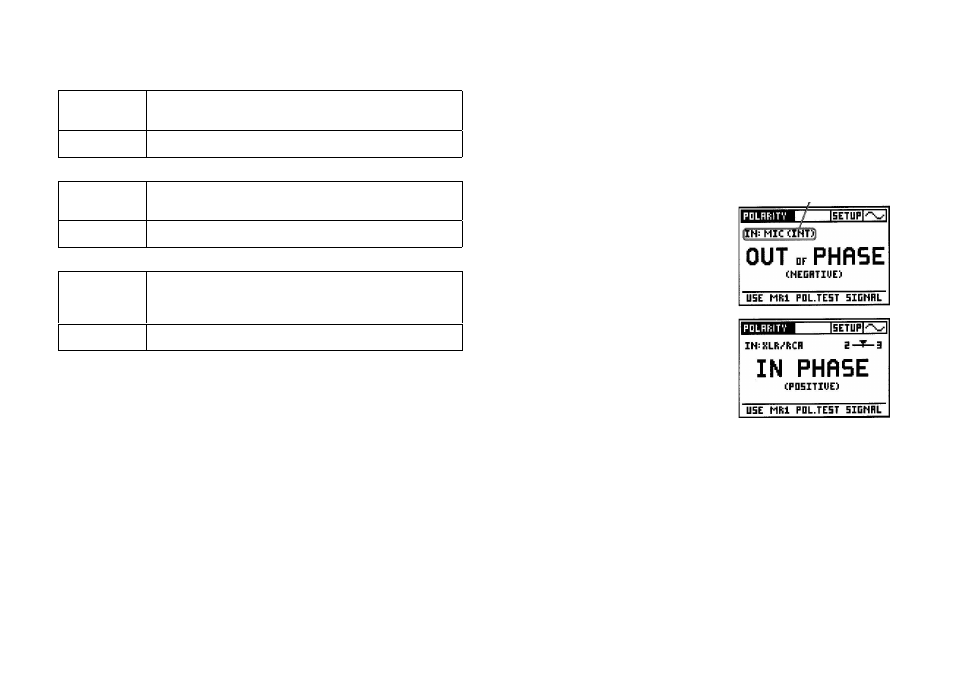

Рис. 14 Дисплей функции измерения полярности
Чтобы провести тест полярности, выполните следующие
процедуры:
1. Подключите генератор MR1 к входному разъему устройства.
2. Активизируйте и отрегулируйте уровень сигнала PolTest в MR1.
3. Войдите в режим измерения полярности (Polarity) ML1.
4. Выберите источник входного сигнала – встроенный микрофон
или входные разъемы. Для этого переместите курсор в поле ввода
IN и используйте кноку Enter
(
↵)
и курсорные клавиши.
ПРИМЕЧАНИЕ
Встроенный микрофон расположен в верхней части корпуса.
Поднесите
микрофон
близко
к
тестируемому
громкоговорителю, чтобы измерить его полярность.
