Курсорные клавиши
Курсор – ключевой элемент управления Minilyzer. Он
обеспечивает доступ к меню и текущим установкам прибора.
Позиция курсора указывается изменением цвета (из позитива в
негатив) соответствующих знаков того или иного поля.
Курсор перемещается при помощи четырех серых клавиш: Í, Î.
Ï и Ð. Для входа в подменю или для подтверждения выбора
служит кнопка Enter (
↵).
Для изменения режима меню необходимо выполнить следующую
процедуру:
1. Переместите курсор в поле необходимого в данный меню и
нажмите кнопку Enter (
↵).
2. При помощи курсорных клавиш выберите из списка
необходимый параметр или функцию.
3. Подтвердите выбор нажатием кнопки Enter (
↵).
Обратите внимание: в определенных режимах выбора результат
измерений будет обновлен даже до того, как для подтверждения
будет использована кнопка Enter.
Например, если выбрана новая единица измерений – но еще не
подтверждена – то на дисплее мгновенно отобразятся новые
результаты, даже до нажатия кнопки Enter (
↵).
Если Вы совершили ошибку при навигации по меню, в прежний
режим можно вернуться нажатием на кнопку ESC.
Строка меню
Строка меню, расположенная в верхней части дисплея, позволяет
выбирать измерительные функции, выбирать тип включать
фильтр или входить в меню установок (Setup). Кроме того, в
правой части строки меню может отображаться корректность
работы прибора или кондиционность батарей питания.
Для того, чтобы сделать тот или иной выбор, переместите курсор
к одному из полей строки меню и нажмите кнопку Enter (
↵).

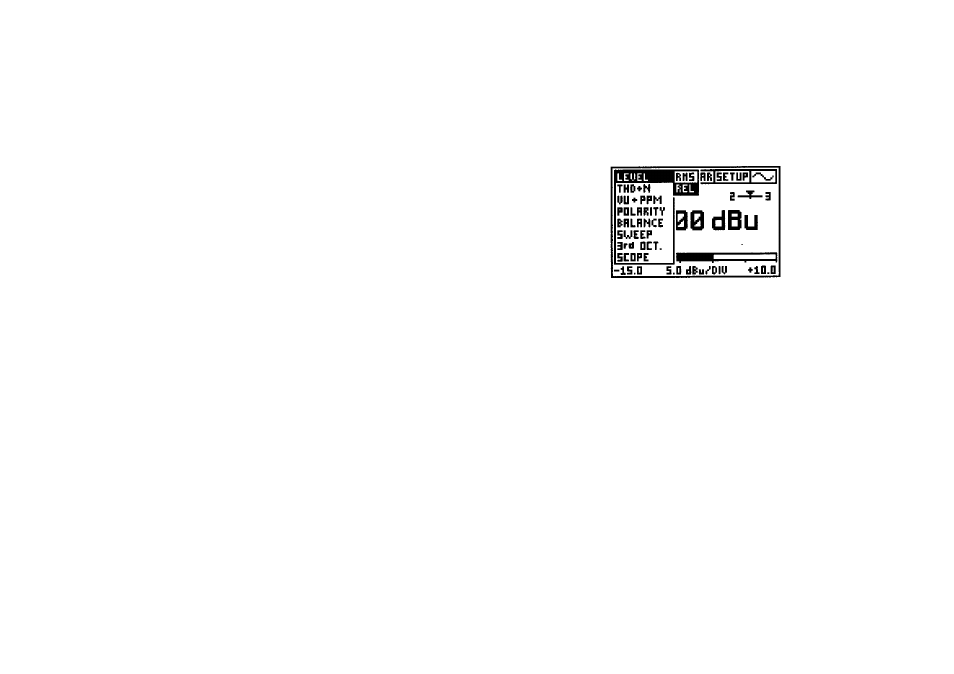

Рис. 4 Пример списка суб-меню
Вот список суб-меню в первом «выпадающем» меню:
• RMS Level (среднеквадратичный уровень сигнала, см. стр. 17).
• Relative Level (относительный уровень сигнала – это
соотношение
входного RMS-уровня
и
заданного
пользователем эталонного уровня, см. стр. 18).
• THD + N – полный коэффициент гармоник + шум (см. стр. 19).
• VU + PPM – vu-индикация по стандарту DIN 45406 и РРМ-
индикация (пиковая) по стандартам Type I, Type IIA и Nordic
(см. стр. 20).
• Polarity
(полярность – анализ тестового сигнала Minirator MR1,
производится при помощи прямого кабельного соединения ил
через встроенный микрофон Minilyzer, см. стр. 22).
• Balance
–
ошибка балансировки сигнала, измеряемого между
контактами 1 и 2 входного разъема XLR (см. стр. 23).
• Sweep (развертка – регистрация частотной или временнóй
развертки, см. стр. 24).
• 3
rd
Octave – 1/3-октавный анализ спектра входного сигнала (см.
стр. 28).
• Scope (осциллограф) – графическое отображение входного
сигнала (см. стр. 30).
