Ошибка балансировки сигнала (Signal Balance Error)

При измерении Level, THD + N и Polarity (только через входные
разъемы) на дисплее Minilyzer постоянно отображается
графический индикатор балансировки сигнала.
Кроме того, непосредственно в режиме Balance отображается
точное числовое значение ошибки балансировки сигнала.

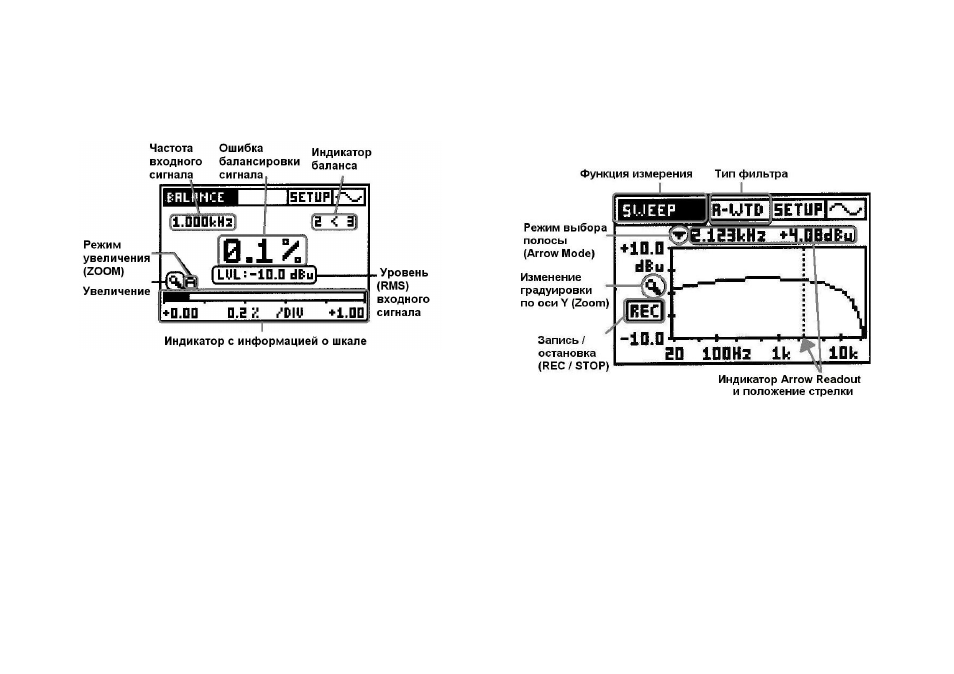

Рис. 15 Дисплей функции индикации ошибки балансировки

сигнала

На

горизонтальном

графическом

индикаторе

ошибка

балансировки сигнала отображается в аналоговом виде.
Градуировка (увеличение/уменьшение) шкалы осуществляется
автоматически или вручную.
Для входа в режим ручной градуировки переместите курсор к
символу Zoom Control и нажмите кнопку Enter

(

↵)

. Затем нажмите

• курсорные клавиши Í и Î для просмотра фактического

диапазона шкалы.

• курсорные клавиши Ï и Ð для увеличения или

уменьшения диапазона (чувствительности) графического
индикатора.

Чтобы вернуться к автоматической градуировке, переместите
курсор к полю Zoom Mode, нажмите кнопку Enter

(

↵)

и любую

курсорную клавишу. Подтвердите выбор, снова нажав кнопку Enter

(

↵)

.

Развертка (Sweep)

Minilyzer поддерживает два режима развертки:

• Уровень RMS относительно частоты

• Уровень RMS, THD + N и частоту относительно времени

Необходимый режим развертки выбирается в поле «Sweep» в суб-
меню измерительных функций.

Частотная развертка (Frequency Sweep)

Рис.16 График частотной развёртки

Minilyzer фиксирует изменения уровня на частоте входного
сигнала, в соответствии с чем частота должна постоянно
возрастать (в противном случае процесс прерывается).
На

графике

каждое

зафиксированное

значение

уровня

соединяется прямыми линиями с предыдущим / последующим
значение, образую таким образом кривую.
Для проведения частотной развертки необходимо осуществить
следующее:

• Войти в режим частотной развертки, выбрав поле «Sweep

Freq» в подменю функций измерения.

• При необходимости в соответствующем меню включить

фильтр.
