Инструкция по эксплуатации Alpine IVA-D310R
Страница 68
135
1
RGB кабель (входит в комплект поставки навигационной системы)
2
Входной/выходной терминал ДУ
3
Входной разъем RGB
Подсоедините к выходному терминалу RGB на навигационной системе.
4
Системный переключатель
При подсоединении внешнего эквалайзера или процессора, снабженного шиной Ai-NET,
установите данный переключатель в положение EQ/DIV. Если не подсоединено ни одно
из устройств, оставьте переключатель в положении NORM.
•
Перед тем, как перевести переключатель в другое положение, отключите питание системы.
5
Терминал цифрового выхода
6
Ai-NET разъем
Подсоедините его ко входу или выходу другого устройства, снабженного шиной Ai-NET.
7
Входной видео терминал дополнительного источника (AUX)
Соедините этот терминал с видео выходом видеопроигрывателя DVD-дисков или
чейнджером DVD-дисков.
8
RCА кабель-удлинитель (прилагается к DVD-видеопроигрывателю)
9
Ai-NET кабель (прилагается к DVD-видеопроигрывателю)
0
Оптоволоконный кабель (приобретается дополнительно)
Ai-NET кабель (прилагается к процессору звука)
=
Ai-NET кабель (прилагается к чейнджеру компакт-дисков)
~
Выходной кабель ДУ (Белый/Коричневый)
Соедините этот кабель с входным кабелем ДУ. С помощью данного кабеля на выход
подаются управляющие сигналы с пульта ДУ.
!
К Ai-NET разъему (Серый)
@
К Ai-NET разъему (Черный)
11
134

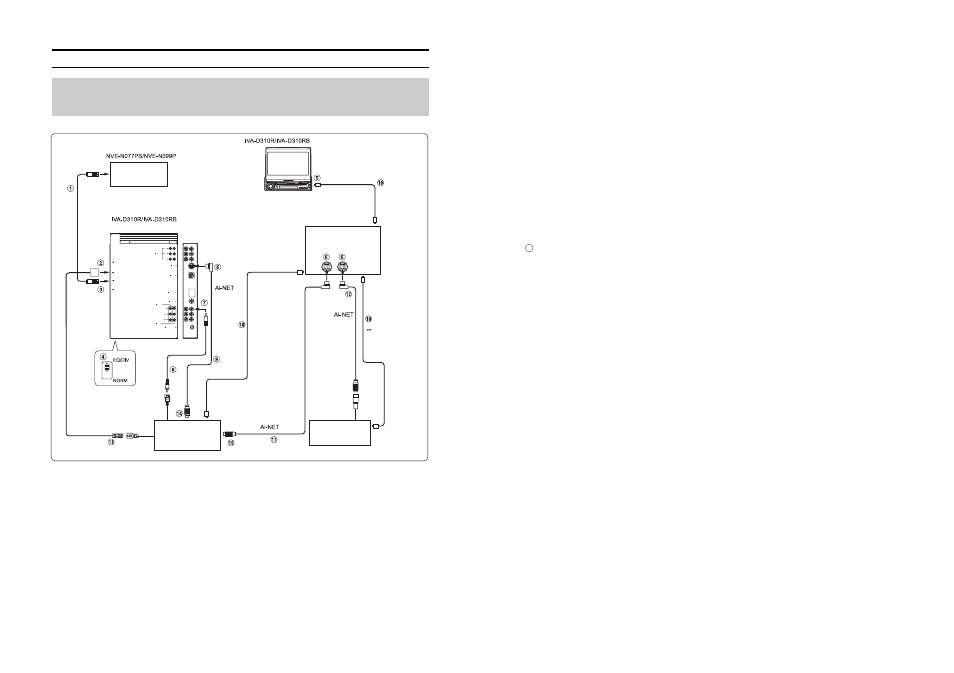

Подсоединение Ai-NET-совместимого процессора звука (совместимого
с оптоволоконным каналом связи), навигационной системы,
DVD-проигрывателя и чейнджера
Пример системного подсоединения
DISPLAY OUT
NAVIGATION IN
REMOTE IN / OUT
PRE IN/OUT
Ai-NET
FRONT
L
R
SUBW.
REAR
POWER SUPPLY
AUX OUT
AUX IN
VIDEO
AUDIO
R
L
RADIO ANTENNA IN
CAMERA IN
AV SELECTOR
EXT.OUT
Навигационная
система (приобр.
дополн.)
Тюнер
(Белый/
Коричневый)
ВЫХОД ДУ
ВХОД ДУ
(Белый/
Коричн.)
(Желтый)
DVD-проигрыватель
(Ai-NET) (DVA-
5210) (приобр.
дополн.)
кабель
Оптоволоконный
кабель
Процессор звука (Ai-
NET) (совместимый с
опто-волок. каналом
связи) (Приобр.
дополнит.)
Входной терминал
оптоволок. канала
связи (для
подкл. DVD-
проигрыват.)
Входной терминал
оптоволок. канала
связи (для
подключ.
чейнджера)
кабель
Оптоволоконный
кабель
CD-чейнджер (Ai-
NET) (приобр.
дополн.)
Оптоволоконный кабель
Монитор
* Входной терминал
оптоволоконного канала
связи (для подключения
головного аппарата)
кабель
**Подсоединяется только совместимый с оптоволоконным
каналом связи CD-чейнджер
•
В случае подсоединения к устройствам, оборудованным оптическим цифровым
разъемом, необходимо произвести установку режима данного устройства.
Ознакомьтесь с инструкциями раздела «Установка цифрового выхода» (стр. 67)
и «Выбор оптического цифрового входа при подключении внешнего процессора
звука» (стр. 66) и выполните соответствующую установку.
• ∗
В случае подсоединения РХА-Н510:
-
Подсоедините терминал оптического цифрового входа к DVD-модулю.
-
В случае использования оптических цифровых подсоединений одновременное
подключение IVA-D310R/IVA-D310RB è DVA-5205Р или DVA-5210 невозможно.
•
В том случае, если в качестве навигационной системы подсоединяется NVE-N055PS,
используйте RGB кабель-переходник KCE-030N (приобретается дополнительно).
При использовании волоконно-оптического кабеля придерживайтесь следующих указаний:
•
Не скручивайте волоконно-оптический кабель с радиусом менее 30 мм.
•
Не устанавливайте ничего поверх волоконно-оптического кабеля.
