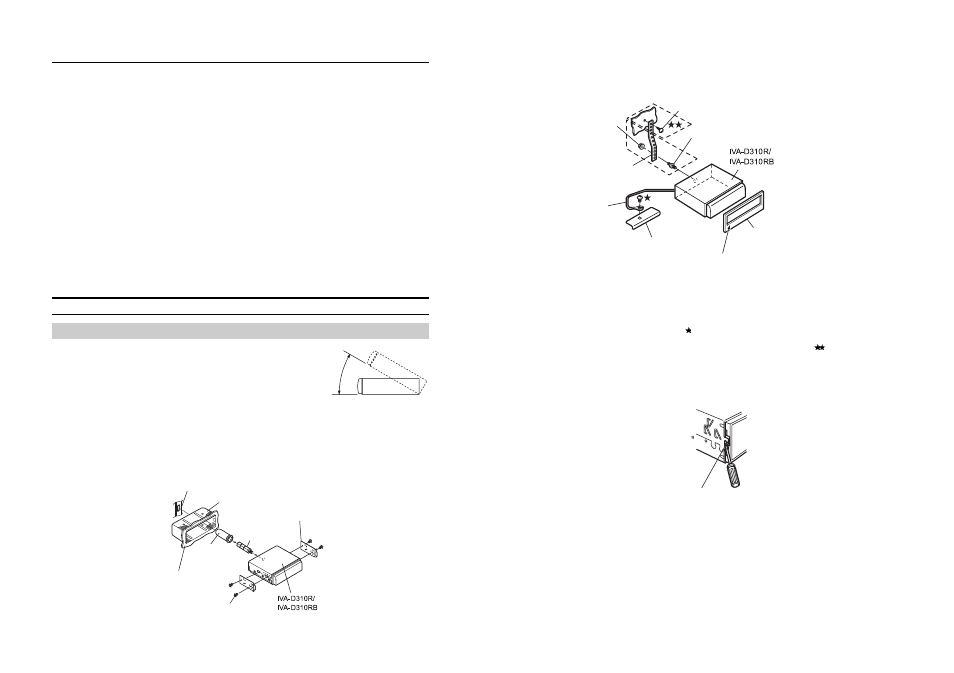

Установите монтажную коробку в приборную панель. Подсоедините прилагаемый
кронштейн к монитору.
•
Для инсталляции монитора необходимо использовать входящие в комплект поставки винты
(М4х3). В случае использования других винтов возможны сбои в работе.
2
Винт
Шасси
автомобиля
Передняя рамка
(прилагается)
Провод
заземления
Металлическая
лента
Шестигранная
гайка (М5)
Болт
Зауженая кромка должна быть обращена вовнутрь
Если ваш автомобиль оборудован консолью, вверните длинный шестигранный болт в
заднюю стенку IVA-D310R/IVA-D310RВ и закройте его резиновой заглушкой. В случае
отсутствия в вашем автомобиле приспособлений для монтажа системы, закрепите ее с
помощью металлической ленты (в комплект поставки не входит). Подсоедините провод
заземления системы к чистой металлической поверхности на шасси автомобиля при помощи
предварительно закрепленного винта ( ).
•
При монтаже используйте соответствующие винты, обозначенные .
Подсоедините все питающие провода от усилителя или эквалайзера к соответствующим
выводам на задней панели IVA-D310R/IVA-D310RВ. Все остальные подсоединения IVA-D310R/
IVA-D310RВ выполните в соответствии с прилагаемой схемой подсоединений.
3
Стопорный лепесток
Установите IVA-D310R/IVA-D310RB в приборную панель. По завершении установки
убедитесь, что стопорные лепестки переведены в нижнее положение. Для этого плотно
прижмите устройство и отогните лепестки вниз с помощью небольшой отвертки. Это
обеспечит надежную фиксацию вашей системы в приборной панели. Затем установите
прилагаемую съемную переднюю панель.
Демонтаж системы
1
С помощью небольшой отвертки (или аналогичного инструмента) отогните фиксаторы
стопорных лепестков вверх (см. верхний рисунок). После того, как будет разблокирован
каждый из лепестков, осторожно вытяните систему, чтобы убедиться в возможности ее
демонтажа, а затем отогните второй лепесток.
2
Вытяните систему из приборной панели до конца.
Место установки
Перед тем, как выбрать место для установки данной системы,
удостоверьтесь, что дисплей как в открытом, так и в закрытом
положениях не препятствует нормальному переключению рычага
коробки передач.
•
Установите угол в пределах 30
°
от горизонтального положения.
•
На заводе-изготовителе монитор устанавливается под углом 90
°
. В зависимости от
особенностей салона автомобиля, при выдвижении монитора он может задеть приборную
панель. С целью предотвращения подобных ситуаций вы можете отрегулировать угол наклона
монитора и сохранить его в памяти системы (см. раздел «Настройка угла наклона монитора»
на стр. 19). Установка угла наклона монитора сохраняется в памяти системы даже при
отсоединении системы от аккумуляторной батареи.
Меры предосторожности
•
Во избежание короткого замыкания, удостоверьтесь, что перед подсоединением
вашего IVA-D310R/IVA-D310RB кабель отсоединен от минусового (-) полюса
аккумуляторной батареи.
•
Проверьте правильность подсоединения проводов с цветовой маркировкой в соответствии
с диаграммой. Невыполнение этого требования может привести к сбоям в работе устройства
и/или поломке вашего автомобиля.
•
Будьте особенно осторожны во время подсоединения проводов к электрической системе
вашего автомобиля. Во избежание ошибки проверьте, что вы не используете проводку
компонентов, установленных на заводе-изготовителе (например, бортового компьютера). При
подсоединении IVA-D310R/IVA-D310RB к блоку плавких предохранителей убедитесь в том,
что предохранители защитного контура IVA-D310R/IVA-D310RB имеют аналогичный номинал.
Невыполнение этого требования может привести к выходу из строя вашего аппарата и/или
автомобиля. В случае сомнений проконсультируйтесь у вашего дилера Alpine.
•
Для подсоединения к другим устройствам (например, усилителю мощности) через RCA-
разъемы, IVA-D310R/IVA-D310RB снабжена гнездами типа RCA. Для подсоединения к
другим устройствам вам может потребоваться адаптер. В этом случае обратитесь за
помощью к авторизованному дилеру ALPINE.
•
Убедитесь, что минусовые (-) выводы акустических систем подсоединены к клемме (-).
Никогда не закорачивайте кабели левого и правого каналов акустических систем и не
замыкайте их на корпус автомобиля.
•
Во избежание выхода системы из строя, процедуру установки выполняйте только при
полностью закрытом мониторе.
•
При установке системы в автомобиле удостоверьтесь, что движение монитора не сможет
создать помех нормальной работе рычага переключателя передач.
126
Установка
Установка монитора
1
Кронштейн
Монтажная коробка
(прилагается)
Приборная
панель
Шестигран-
ный болт
(прилагается)
Резиновая
заглушка
(прилагается)
Кронштейн
(прилагается)
Винты (М4х3)
(прилагаются)
