Инструкция по эксплуатации Alpine IVA-D310R
Страница 66
131
DISPLAY OUT
NAVIGATION IN
REMOTE IN / OUT
PRE IN/OUT
Ai-NET
FRONT
L
R
SUBW.
REAR
POWER SUPPLY
AUX OUT
AUX IN
VIDEO
AUDIO
R
L
RADIO ANTENNA IN
CAMERA IN
AV SELECTOR
EXT.OUT
Ко входному
проводу ДУ
К выходному
проводу ДУ
К плюсовой клем-
ме сигнального
провода заднего
хода автомобиля
К проводу управ-
ления монито-
ром
ВЫХОД ДУ
(Белый/Коричневый)
ЗАДНИЙ ХОД
(Оранжевый/Белый)
ВХОД ДУ
(Белый/Коричневый)
УПР. МОНИТОРОМ
(Белый/Розовый)
ДИСТАНЦИОННОЕ
ВКЛЮЧЕНИЕ
(Синий/Белый)
АВТ. АНТЕННА
(Синий)
ВХОД АУДИО
ПРЕРЫВАТ.
(Розовый/Черный)
СТОЯНОЧНЫЙ
ТОРМОЗ
(Желтый/Синий)
АККУМУЛЯТОР
(Желтый)
МАССА
(Черный)
ACC
(Красный)
ACC
(Красный)
АВТ.
АНТЕННА
(Синий)
К интерфейс-
ному блоку ДУ
Не используется
ПОДСВЕТКА
АККУМУЛ.
АККУМУЛЯТОР
МАССА
(Оранжевый)
(Желтый)
(Желтый)
(Черный)
<Монитор>
К проводу
подсветки
приборов
автомобиля
Антенна
МАССА
(Черный)
<Тюнер>
ЛЕВЫЙ
ФРОНТ.
ДИНАМИК
(Белый)
ЛЕВЫЙ
ТЫЛОВОЙ
ДИНАМИК
(Белый/
Черный)
(Зеленый/
Черный)
ПРАВЫЙ
ТЫЛОВОЙ
ДИНАМИК
(Зеленый) (Фиолетовый)
ПРАВЫЙ
ФРОНТ.
ДИНАМИК
(Фиолет./
Черный)
(Серый/
Черный)
(Серый)
Фр.-Лев.
Тыл.-Пр.
Фр.-Пр.
Примечание: Про-
верьте правильность
подсоединений про-
водов к аккумулятор-
ной батарее и зажи-
ганию (АСС) после
идентификации
терминалов ISO-
разъемов.
•
Устанавливайте системный переключатель в положение «NORM» в случае подсоединения только чейнджера (если при этом
не используется совместимый с Ai-NET эквалайзер).

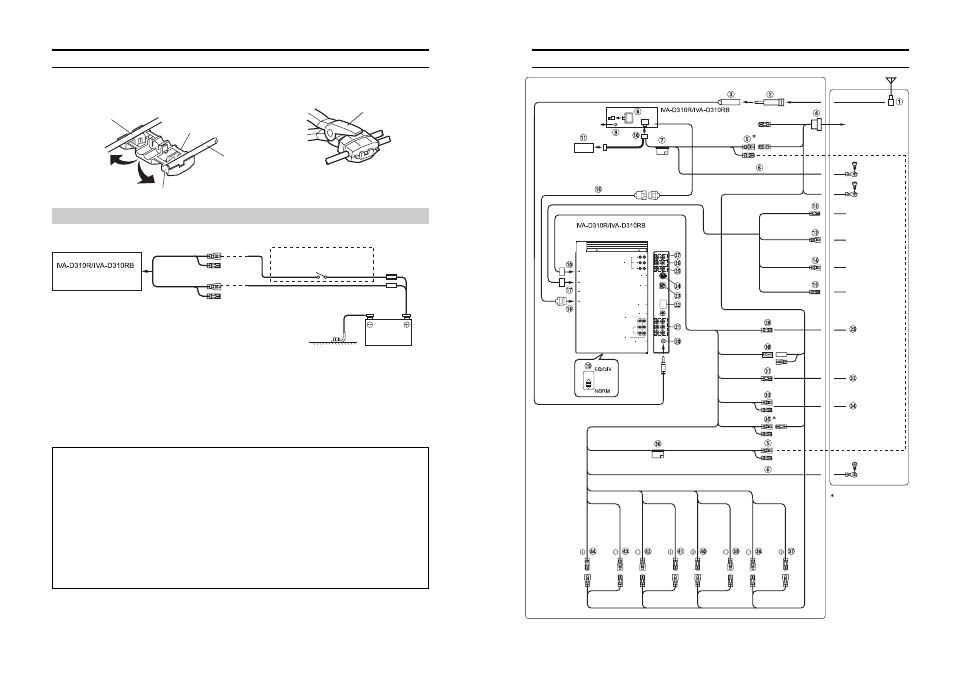

Подсоединения (диаграмма подсоединения IVA-D310R/IVA-D310RB)
130
Подсоединение провода стояночного тормоза
В случае необходимости для подсоединения провода стояночного тормоза и т.п.
используйте штырьковый соединитель.
1
Автомобильный
кабель
Штырьковый
соединитель
Кабель
монитора
Подавитель паразитных колебаний
Плоскогубцы
2
(если питание аудиодоступа недоступно)
Зажигание
Аккум.батарея
(красный)
(желтый)
Однополосный выклю-
чатель (приобретается
дополнительно)
Аккум.
батарея
(Монитор и тюнер)
Схема подсоединения однополюсного выключателя
(приобр.
дополнительно)
Предохра-
нитель (5А)
(опция)
Предохранитель
(20А) (опция)
•
Если ваш автомобиль не оборудован АСС питанием, установите SPST
(однополюсный выключатель) и предохранитель (приобретается
дополнительно)).
•
Схема подсоединения и номинал предохранителя, описанные выше, указываются только
для случая индивидуального использования IVA-D310R/IVA-D310RB.
•
Если провод прерывателя питания (зажигания) IVA-D310R/IVA-D310RB подсоединен
непосредственно к плюсовой (+) клемме аккумуляторной батареи, IVA-D310R/IVA-D310RB
потребляет небольшое количество тока (несколько сотен миллиампер) даже при
отключенном питании (OFF), что может привести к разрядке аккумуляторной батареи.
Для предотвращения внешних шумов в вашей аудио системе
придерживайтесь следующих правил.
•
Аудио система и относящиеся к ней соединительные кабели должны располагаться
не менее, чем на расстоянии 10см от жгута электрической системы автомобиля.
•
Располагайте провода питания как можно дальше от всей остальной проводки.
•
Надежно подсоединяйте заземляющий провод только к неокрашенной металлической
поверхности шасси автомобиля (при необходимости отскоблите слой краски).
•
Если вы дополнительно приобрели шумоподавитель, подсоедините его как можно
дальше от аудио системы. Ваш дилер Alpine может предложить вам одну из моделей
шумоподавителей Alpine, поэтому обращайтесь к нему за более подробной
информацией.
•
Ваш дилер Alpine прекрасно осведомлен о том, какими способами можно предотвратить
шумовые помехи, поэтому вы можете получить у него консультацию по этому вопросу.
