Инструкция по эксплуатации Alpine IVA-D310R
Страница 65
129

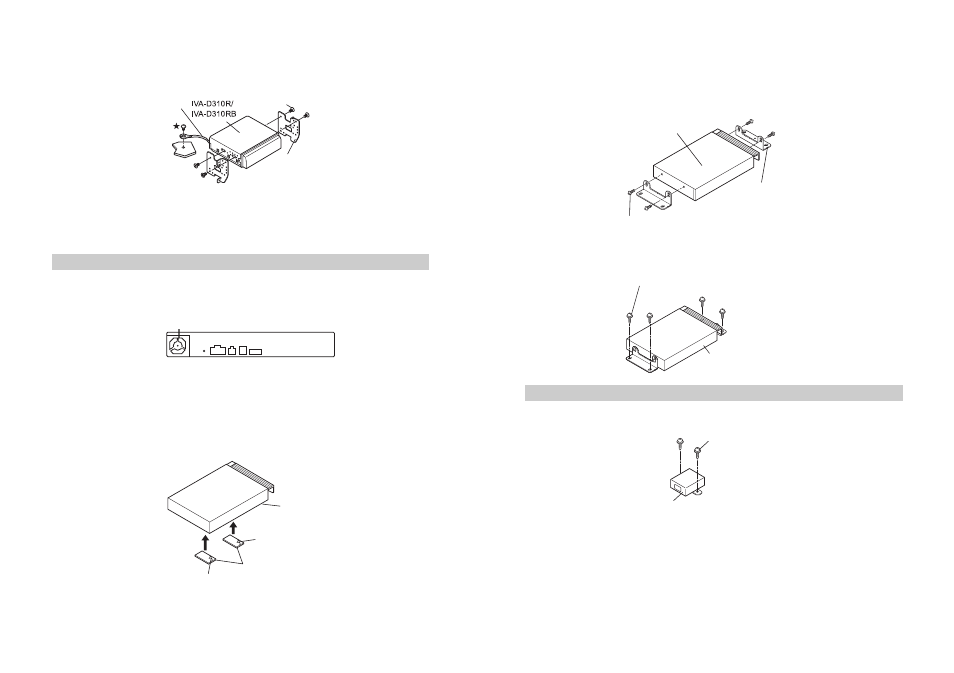

Монтаж с использованием винтов
Для выполнения монтажа с использованием винтов выберите ровную поверхность.
При рассверливании отверстий не повредите трубки или проводку.
С помощью прилагаемых винтов (М4х8) подсоедините пару кронштейнов к торцевым
панелям тюнера.
1
Тюнер
Кронштейн (прилагается)
Винты (М4х8) (прилагаются)
Закрепите тюнер на полу с помощью прилагаемых винтов-саморезов с буртиком
(М4х14).
2
Винты-саморезы с буртиком
(М4х14) (прилагаются)
Тюнер
Инсталляция преобразователя постоянного напряжения
Установите преобразователь постоянного напряжения на полу и закрепите его с
помощью прилагаемых винтов-саморезов с буртиком (М4х14).
Винты-саморезы с буртиком (М4х14)
(входят в комплект поставки)
Преобразователь постоянного напряжения
128
<ЯПОНСКИЕ АВТОМОБИЛИ>
Для установки используйте штатные крепежные кронштейны вашего автомобиля.
Винты (М4х3)
(прилагаются)
Провод
заземления
Кронштейн
•
Для инсталляции монитора необходимо использовать входящие в комплект
поставки болты с утопленной головкой (М4х3). В случае использования других
винтов возможны сбои в работе.
В том случае, если монтаж с помощью болтов с утопленной головкой (М4х3) невозможен,
воспользуйтесь входящими в комплект поставки болтами (М4х6).
Установка тюнера
Монтаж с использованием “липучек”
Для выполнения монтажа с использованием “липучек” типа «Velcro» выберите ровную
поверхность. Не закрепляйте систему с помощью “липучек” на нижней части приборной панели
или за задними сиденьями автомобиля.
Предостережение
Для обеспечения нормальной циркуляции воздуха не перекрывайте вентилятор и теплоотводы
системы. Несоблюдение этих требований может стать причиной перегрева системы и
возгорания.
Вентиляционные отверстия
<Задняя стенка тюнера>
Снимите защитный слой с клейкой поверхности “липучек”.
Прикрепите 2 “липучки” к основанию тюнера.
1
Защитный бумажный слой
Тюнер
Проверьте место будущего монтажа системы и закрепите тюнер на коврике.
2
Защитный бумажный слой
«Липучки»
