Инструкция по эксплуатации Alpine IVA-D310R
Страница 40
79

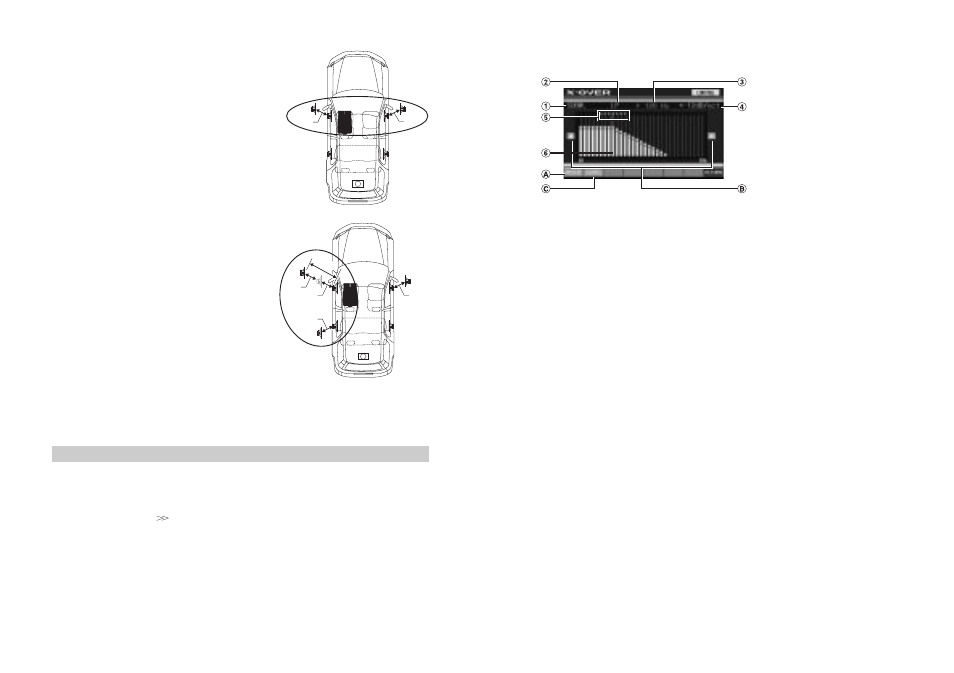

Пример отображаемого на дисплее настроечного экрана разделительного
фильтра (кроссовера)
1
Отображение настраиваемой акустической системы.
При настройке ФВЧ: Фронт./Тыл. (FRONT/REAR)
При настройке ФНЧ: Сабвуфер (SUBW)
2
Отображение выбранного ФВЧ или ФНЧ.
3
Отображение выбранного значения частоты среза.
4
Отображение значений крутизны спада выбранного ФВЧ или ФНЧ.
5
Изменяемый диапазон выбранных значений частоты среза.
6
Активная шкала: отображает положение выбранной частоты среза оранжевым цветом.
Переключение между ФВЧ и ФНЧ
A
Каждое касание кнопки [HPF/LPF] сопровождается переключением между ФВЧ (HPF)
и ФНЧ (LPF).
LPF:
Пропускает все частоты ниже выбранной в соответствии с вашими
предпочтениями.
(Данный режим доступен только в случае использования сабвуферного
выхода данной системы)
HPF:
Пропускает все частоты выше выбранной в соответствии с вашими
предпочтениями.
•
За исключением случаев, когда фильтры ВЧ и НЧ выключены, сабвуфер работает
в режиме моно.
Выбор значения частоты среза
B
Используя кнопки [
2] и [3], выберите необходимое значение частоты среза (точки
кроссовера).
Опции настройки: 80 Гц, 120 Гц, 160 Гц
Выбор значения крутизны спада
C
Используя кнопку [SLOPE], отрегулируйте значение крутизны спада для ФВЧ и ФНЧ.
Опции настройки: ОFF, -12 дБ/окт.
Прямая настройка частоты среза
Касаясь шкалы настроек частоты среза, выберите необходимое значение частоты среза.
3
Для возврата к предыдущему экрану нажмите кнопку [RETURN].
Сохранение настроек в памяти
Приступите к описанной ниже процедуре после выполнения шага 3 (см. выше).
4
Нажмите кнопку [MEMORY] на экране BASS ENGINE.
5
В течение 5 секунд нажмите одну из предустановочных кнопок [P.SET1]
÷
[P.SET6].
Содержимое настроечного параметра сохраняется в памяти под номером кнопки
P.SET, которую вы нажали.
Пример настройки фокусировки баса
(1) После установки корректирующей задержки
фронтальных АС (левой и правой) в значение 15
задержка фронтального левого и фронтального
правого каналов будет составлять 1.5 мс.
1.5ms
1.5ms
78
(2) После установки корректирующей задержки
левых (фронтальной и тыловой) АС в
значение 15 задержка фронтального левого
канала будет составлять 3.0 мс**, а тылового
левого – 1.5 мс.
**
Поскольку для фронтальной левой АС
уже была выставлена задержка 1.5 мс
(см. шаг 1), дополнительная задержка 1.5
мс приведет к суммарной коррекции 3.0
мс.
Советы
* Сабвуфер
Установите (с помощью ручки управления) задержку сигнала фронтальных каналов,
чтобы добиться условного смещения положения сабвуфера вперед. После этой
операции водителю будет казаться, что сабвуфер расположен между фронтальными
(левой и правой) АС. Затем вы можете изменить мнимое положение левой и правой
АС, установив для них дополнительную задержку.
1.5ms
1.5ms
3.0ms
1.5ms
1.5ms
Настройка, сохранение и вызов установок встроенного кроссовера
Фильтры высоких (ФВЧ) и низких (ФНЧ) частот данной системы можно настроить в
соответствии с предпочтениями пользователя.
Настроечный параметр: X-OVER
1
Нажмите кнопку [
] в строке X-OVER.
На дисплее отобразится настроечный экран встроенного кроссовера (X-OVER).
2
Выполните настройку кроссовера.
