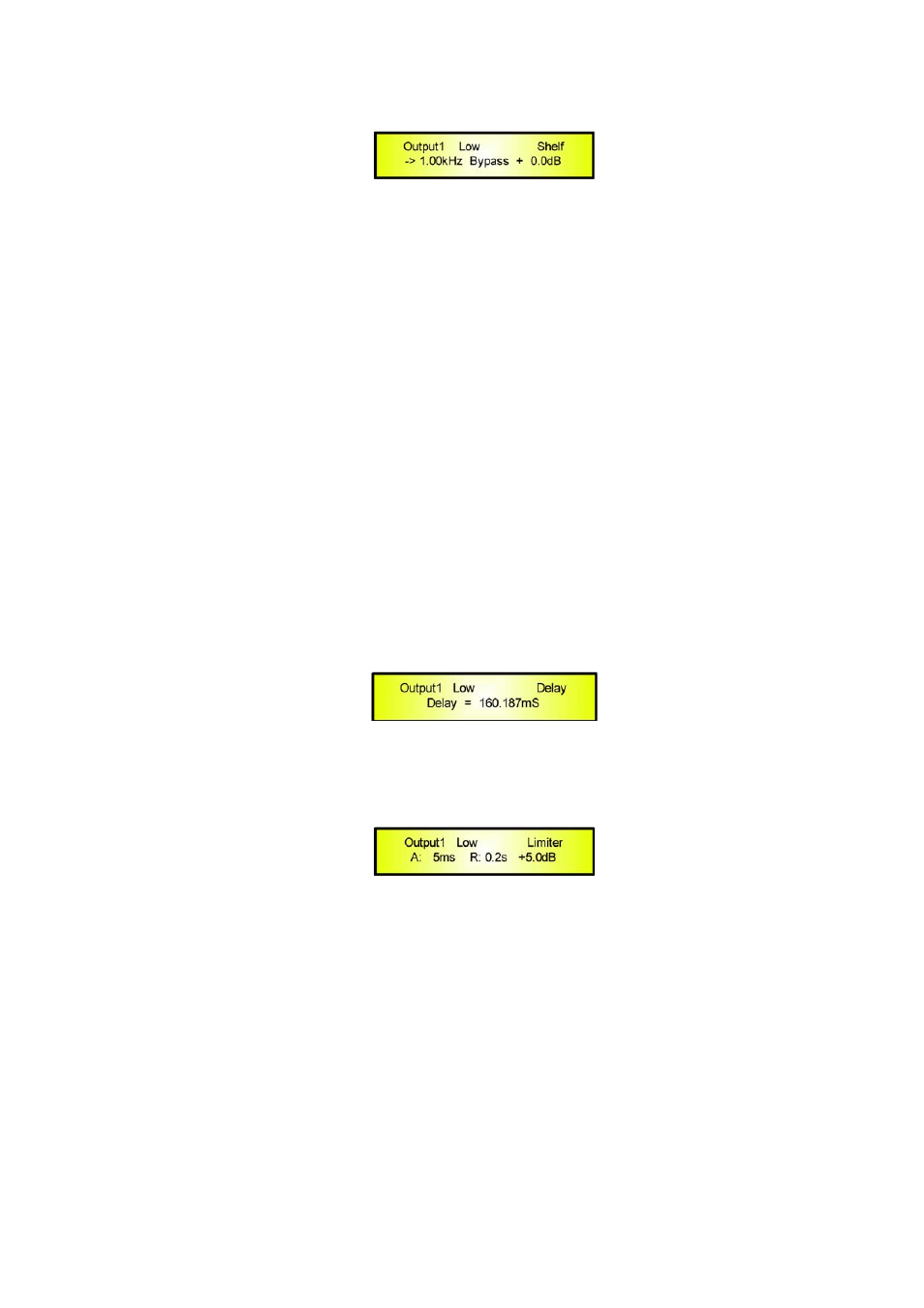

При входе на страницу редактирования экран меняется следующим образом:
Как вы уже знаете, используя 3 селектора, вы можете редактировать частоту среза, тип/порядок и
чувствительность фильтра.
«Cut Frequency»: диапазон установок 20Гц-20кГц с шагом 1/12 октавы. Настройка выполняется
селектором «NAV/PAR1».
«Shelving Type Order»: вы можете выбрать ВЧ или НЧ фильтр и порядок может быть первым
(Lo/Hi-1st) или вторым (Lo/Hi-2nd). Настройка выполняется селектором «PAR2».
Также вы можете отключить фильтр, выбрав вариант «Bypass».
«Gain»: диапазон установок -15дБ – +15дБ с шагом 0,2дБ. Настройка выполняется селектором
«PAR3».
Примечание 1: выбранные селекторами значения параметров автоматически заменяют прежние и
сохраняются при выходе из подменю.
Примечание 2: для выхода из режима редактирования достаточно нажать кнопку «ESC».
Delay Page – на этой странице вы можете установить время Delay выходных каналов в диапазоне
от 000.000мс до 680.979мс с шагом 1мс или 21мкс.
Для установки времени Delay в мс используется селектор «PAR2», а для точной подстройки с
шагом 21 мкс – селектор «PAR3» (последняя величина соответствует времени сэмплирования
устройства, работающего с частотой 48кГц).
Ниже приведён снимок экрана страницы «Delay» при установке времени delay входного канала А
на 160.187мс:
Подменю Limiter – в этом подменю настраивается лимитер выходных каналов.
Если, например, время атаки лимитера 5мс, время отпускания 0,2с и значение порога
срабатывания +5дБ, на дисплее отображается следующее:
Прежде чем редактировать параметры лимитера, нужно нажать ENTER, чтобы войти на страницу
редактирования. Используйте “NAV/PAR1”, “PAR2” и “PAR3” для редактирования времени атаки
[A], отпускания [R] и порога лимитера.
В частности, время атаки [A] редактируется селектором «NAV//PAR1», время отпускания [R],
редактируется селектором «PAR2» и значение порога – селектором «PAR3».
