− Butwrth 18dB

Фильтр Butterworth с крутизной среза 18дБ/окт

− Chebysv 18dB Фильтр Chebyshev с крутизной среза 18дБ/окт
− Butwrth 24dB

Фильтр Butterworth с крутизной среза 24дБ/окт

− Lnk/Ril 24dB

Фильтр Linkwitz/Riley с крутизной среза 24дБ/окт

− Chebysv 24dB Фильтр Chebyshev с крутизной среза 24дБ/окт

Примечание 1: выбранные двумя селекторами значения параметров автоматически заменяют
прежние и сохраняются при выходе из подменю.
Примечание 2: для выхода из режима редактирования достаточно нажать кнопку «ESC».

Подменю LPF – здесь вы можете настроить НЧ фильтр выходных каналов.

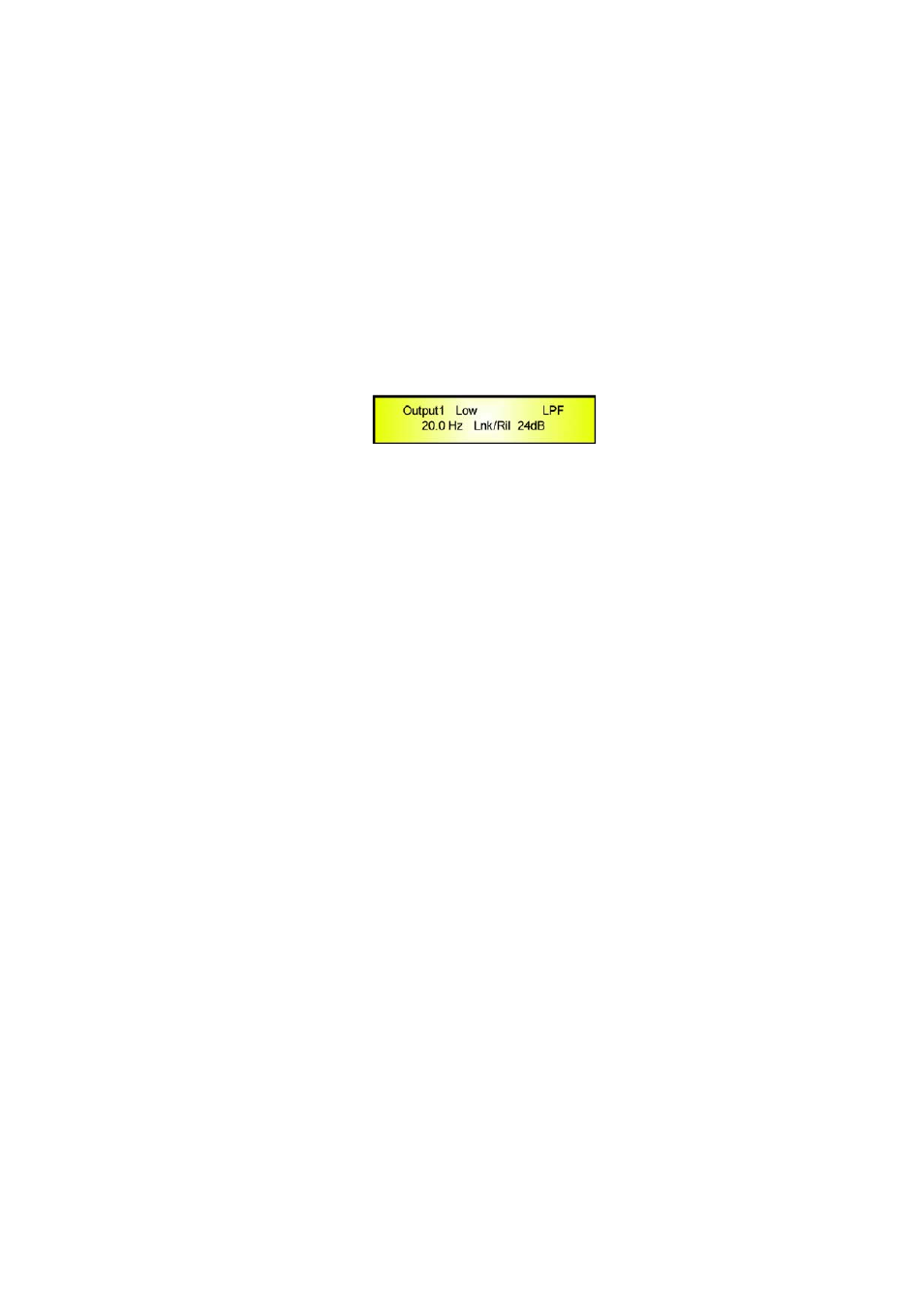

Экран подменю LPF (если выбран 24дБ фильтр Linkwitz-Riley на выходе 1 с названием «Low» - см.
ниже, как задать название выходу) выглядит следующим образом:

Для установки параметров фильтра используйте селекторы «PAR2» и «PAR3». Редактируется ВЧ
частота среза и тип/порядок фильтра.
В частности, ВЧ частота среза фильтра настраивается селектором PAR2, а тип и порядок фильтра
– селектором «PAR3».
«High Cut Frequency»: диапазон настраиваемых частот 20Гц-20кГц с шагом 1/12 октавы.
Настройка производится селектором PAR2.
«Low Pass Type and Order»: на этой странице вы выбираете форму и порядок НЧ фильтра
кроссовера.
Список доступных форм и порядков фильтра приведён ниже:

− NoCut-Off

Фильтр выключен

− Butwrth 6dB

Фильтр Butterworth с крутизной среза 6дБ/окт

− Butwrth 12dB

Фильтр Butterworth с крутизной среза 12дБ/окт

− Lnk/Ril 12dB

Фильтр Linkwitz/Riley с крутизной среза 12дБ/окт

− Bessel 12dB

Фильтр Bessel с крутизной среза 12дБ/окт

− Chebysv 12dB Фильтр Chebyshev с крутизной среза 12дБ/окт
