Eurosound LMS-2060 - Инструкция (Страница 23)

Подменю PEQ [x] – в этом подменю производится выбор одного из 4 доступных для выходных
каналов параметрических фильтров.

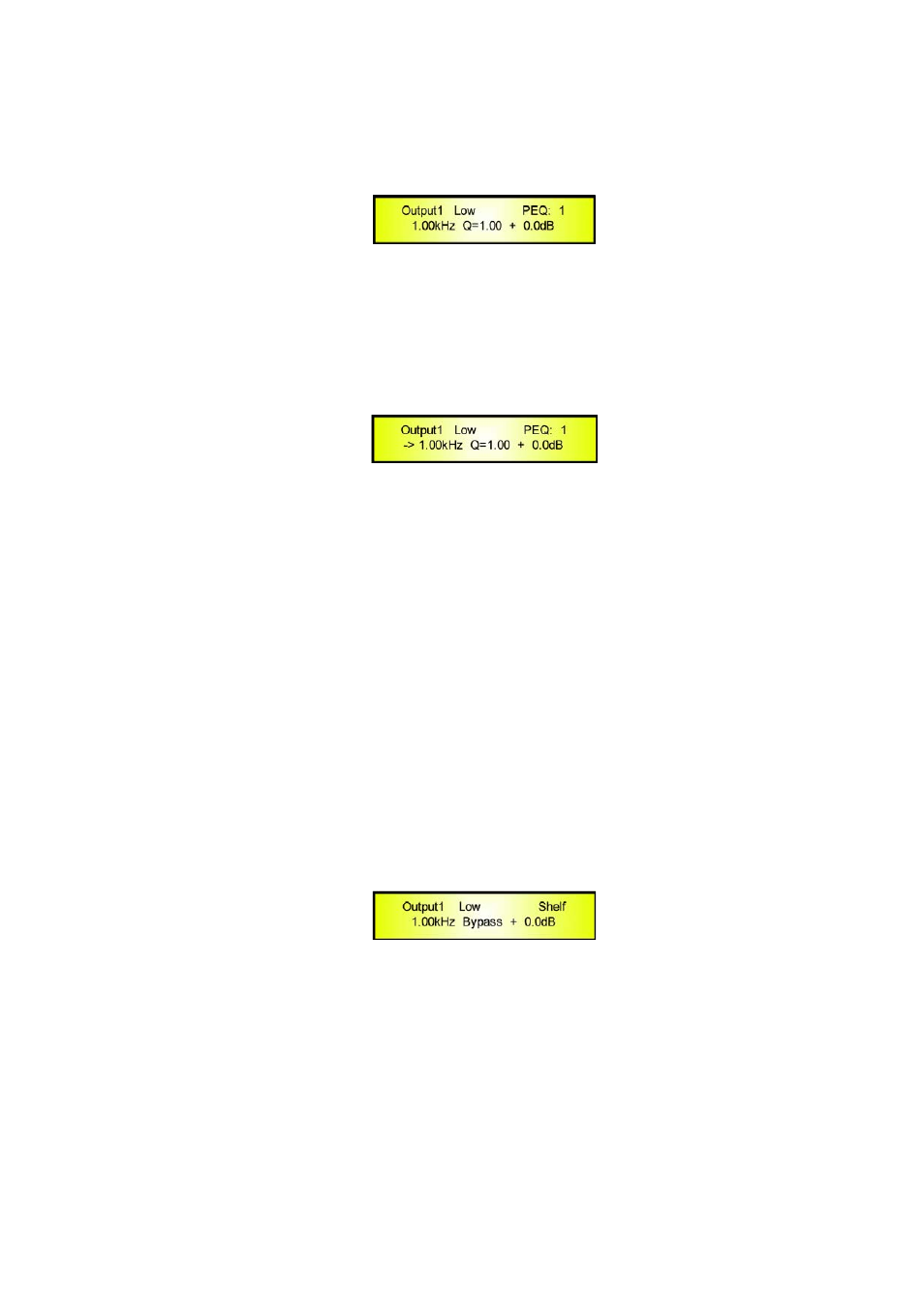

Если «x», например, равен 1, то есть, выбран параметрический фильтр 1, на дисплее отображается
следующая информация:
Для входа на страницу редактирования параметров фильтра нужно нажать ENTER, затем
использовать селекторы «NAV/PAR1», «PAR2» и «PAR3» для изменения центральной частоты,
фактора качества Q и чувствительности.
В частности, центральная частота редактируется селектором «NAV/PAR1», фактор Q – селектором
«PAR2» и чувствительность – селектором «PAR3».
При входе на страницу редактирования дисплей изменяется следующим образом:
Как вы уже знаете, центральную частоту, Q и чувствительность фильтра можно редактировать с
помощью трёх селекторов.
«Center Frequency»: диапазон выбираемых частот 20Гц-20кГц с шагом 1/12 октавы.
Редактируется селектором «NAV/PAR1».
«Quality Factor Q»: диапазон установок 0,05 октавы – 3 октавы с шагом 0,05 октавы.
Редактируется селектором «PAR2».
«Gain»: диапазон установок чувствительности от -15дБ до +15дБ с шагом 0,2дБ. Редактируется
селектором «PAR3».
Примечание 1: выбранные тремя селекторами значения параметров автоматически заменяют
прежние и сохраняются при выходе из подменю.
Примечание 2: для выхода из режима редактирования достаточно нажать кнопку «ESC».
Подменю Shelf – служит для выбора типа и порядка (shelving) фильтра.
Для выбора доступны Lo (НЧ shelving фильтр) и Hi (ВЧ shelving фильтр) типы, а также порядок 1
st
(первый) и 2 nd (второй).
Фильтр также можно отключить, выбрав опцию «Bypass».
Экран подменю LoSHF при выключенном фильтре выглядит следующим образом:
Для входа на страницу редактирования параметров фильтра нужно нажать ENTER, затем
использовать селекторы «NAV/PAR1», «PAR2» и «PAR3» для изменения частоты среза,
типа/порядка и чувствительности.
В частности, частота среза выбранного фильтра редактируется селектором «NAV/PAR1», тип и
порядок – селектором «PAR2» и чувствительность – селектором «PAR3».
