Eurosound LMS-2060 - Инструкция (Страница 16)

• Меню редактирования входных каналов «INPUT A/B» [вызывается удержанием не менее
1 секунды кнопок «A1/А2»]
Из экрана по умолчанию вы можете перейти в меню «Input A1/A2», нажав кнопку «A1» или «A2».
Навигация по подменю осуществляется селектором «NAV/PAR1».
В некоторых подменю для редактирования параметров используются только селекторы «PAR2» и
«PAR3», в других (например, в меню настройки параметров фильтра) требуется кнопкой ENTER
войти в подменю страницы, а затем использовать 3 селектора для установки значений отдельных
параметров.
Примечание: на всех страницах меню редактирование выполняется селекторами «NAV/PAR1»,
«PAR2» и «PAR3». Выбранное значение параметра автоматически загружается и заносится в
память при выходе со страницы.

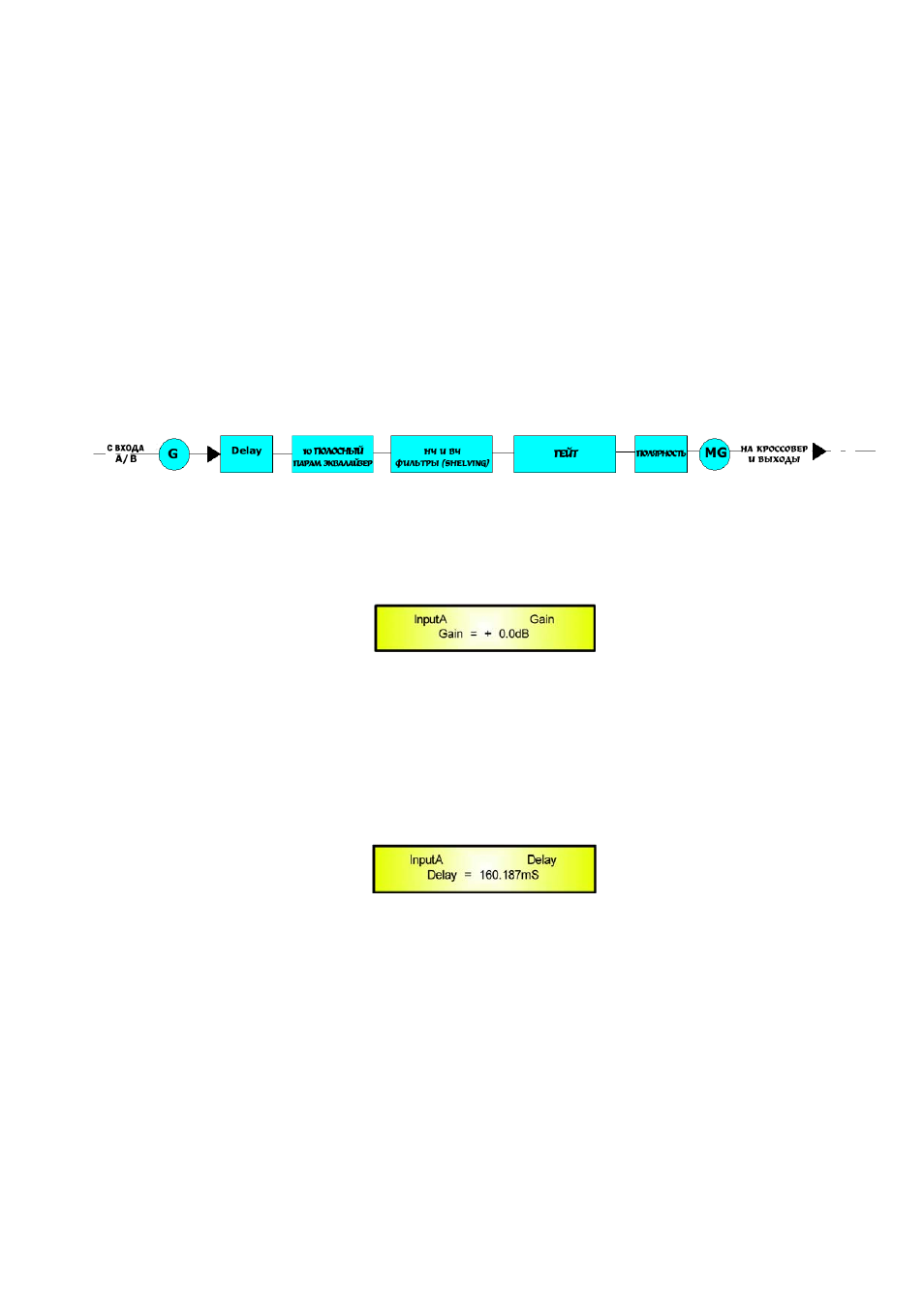

Блок-схема входа аудио сигнала A/B
Страница Gain– на этой странице вы можете устанавливать селекторами «PAR 1» и «PAR 2»
уровень входных каналов в диапазоне от -12 до +12 дБ.
Устанавливаемое на этой странице значение изменяет уровень только одного канала, А или В.
Ниже приведён пример страницы «Gain» (установка чувствительности канала А на 0.0дБ):
Страница Delay– на этой странице вы можете установить время Delay входных каналов в
диапазоне от 000.000мс до 680.979мс с шагом 1мс или 21мкс.
Для установки времени Delay в мс используется селектор «PAR2», а для точной подстройки с
шагом 21 мкс – селектор «PAR3» (последняя величина соответствует времени сэмплирования
устройства, работающего с частотой 48кГц).
Ниже приведён снимок экрана страницы «Delay» при установке времени delay входного канала А
на 160.187мс:
