Инструкция по эксплуатации Eurosound LMS-2060
Страница 21
• Меню редактирования выходных каналов «1/2/3/4/5/6» [вызывается удержанием не менее
1 секунды кнопок «1/2/3/4/5/6»]
Из экрана по умолчанию вы можете перейти в меню «Output 1/2/3/4/5/6», нажав кнопку «1», «2»,
«3», «4», «5» или «6». Навигация по подменю осуществляется селектором «NAV/PAR1».
В некоторых подменю для редактирования параметров используются только селекторы «PAR2» и
«PAR3», в других (например, в меню настройки параметров фильтра) требуется кнопкой ENTER
войти в подменю страницы, а затем использовать 3 селектора для установки значений отдельных
параметров.
Примечание: на всех страницах меню редактирование выполняется селекторами «NAV/PAR1»,
«PAR2» и «PAR3». Выбранное значение параметра автоматически загружается и заносится в
память при выходе со страницы.

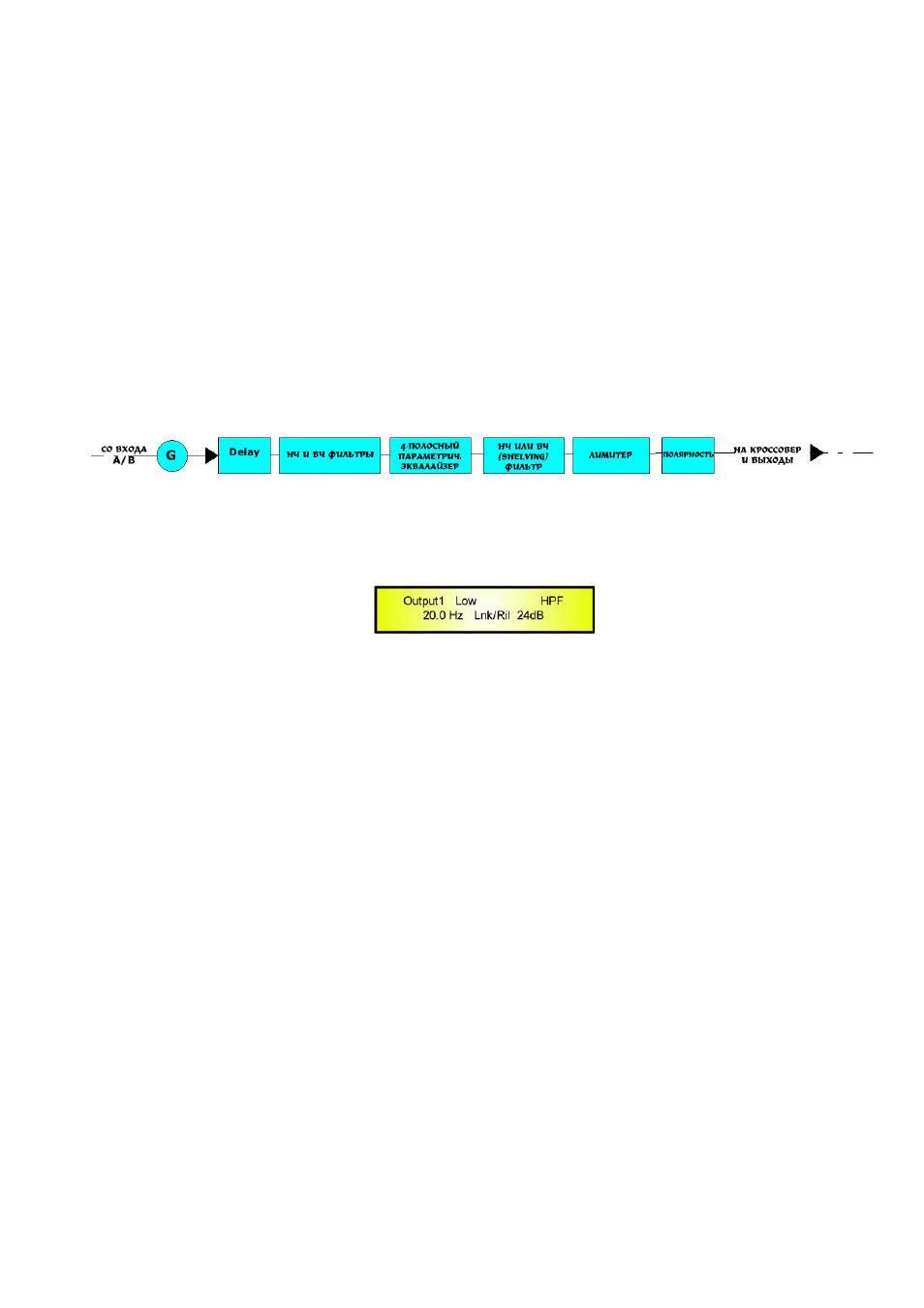

Блок-схема выходов аудио сигнала 1/2/3/4/5/6
Подменю HPF – позволяет настраивать ВЧ фильтр выходных каналов.
Экран подменю HPF (если выбран 24дБ фильтр Linkwitz-Riley на выходе 1 с названием «Low» - см.
ниже, как задать название выходу) выглядит следующим образом:
Для установки параметров фильтра используйте селекторы «PAR2» и «PAR3». Редактируется НЧ
частота среза и тип/порядок фильтра.
В частности, НЧ частота среза фильтра настраивается селектором PAR2, а тип и порядок фильтра
– селектором «PAR3».
«Low Cut Frequency»: диапазон настраиваемых частот 20Гц-20кГц с шагом 1/12 октавы.
Настройка производится селектором PAR2.
«High Pass Type and Order»: на этой странице вы выбираете форму и порядок ВЧ фильтра
кроссовера.
Список доступных форм и порядков фильтра приведён ниже:
− NoCut-Off
Фильтр выключен
− Butwrth 6dB
Фильтр Butterworth с крутизной среза 6дБ/окт
− Butwrth 12dB
Фильтр Butterworth с крутизной среза 12дБ/окт
− Lnk/Ril 12dB
Фильтр Linkwitz/Riley с крутизной среза 12дБ/окт
− Bessel 12dB
Фильтр Bessel с крутизной среза 12дБ/окт
− Chebysv 12dB Фильтр Chebyshev с крутизной среза 12дБ/окт
