R4
NAC 552
Питание от NAC
552PS
4.3 Типы разъемов и их назначение по умолчанию
Номер входного разъема
Параметры разъема
Назначенная по умолчанию кнопка источника
1
Вход DIN
Не назначено
2
Вход DIN
Проигрыватель компакт-дисков
3
Вход DIN
Тюнер
4
Вход/выход DIN, возможен обход AV
Магнитофон
5
Вход/выход DIN, возможен обход AV
Вход AV
6
Вход/выход DIN
Доп. вход 1
7
Вход DIN, выход для фонокорректора
Доп. вход 2
8
Пара разъемов RCA Phono
Не назначено
9
Пара разъемов RCA Phono
Не назначено
5 NAC 552 – подк лючение и органы
управления

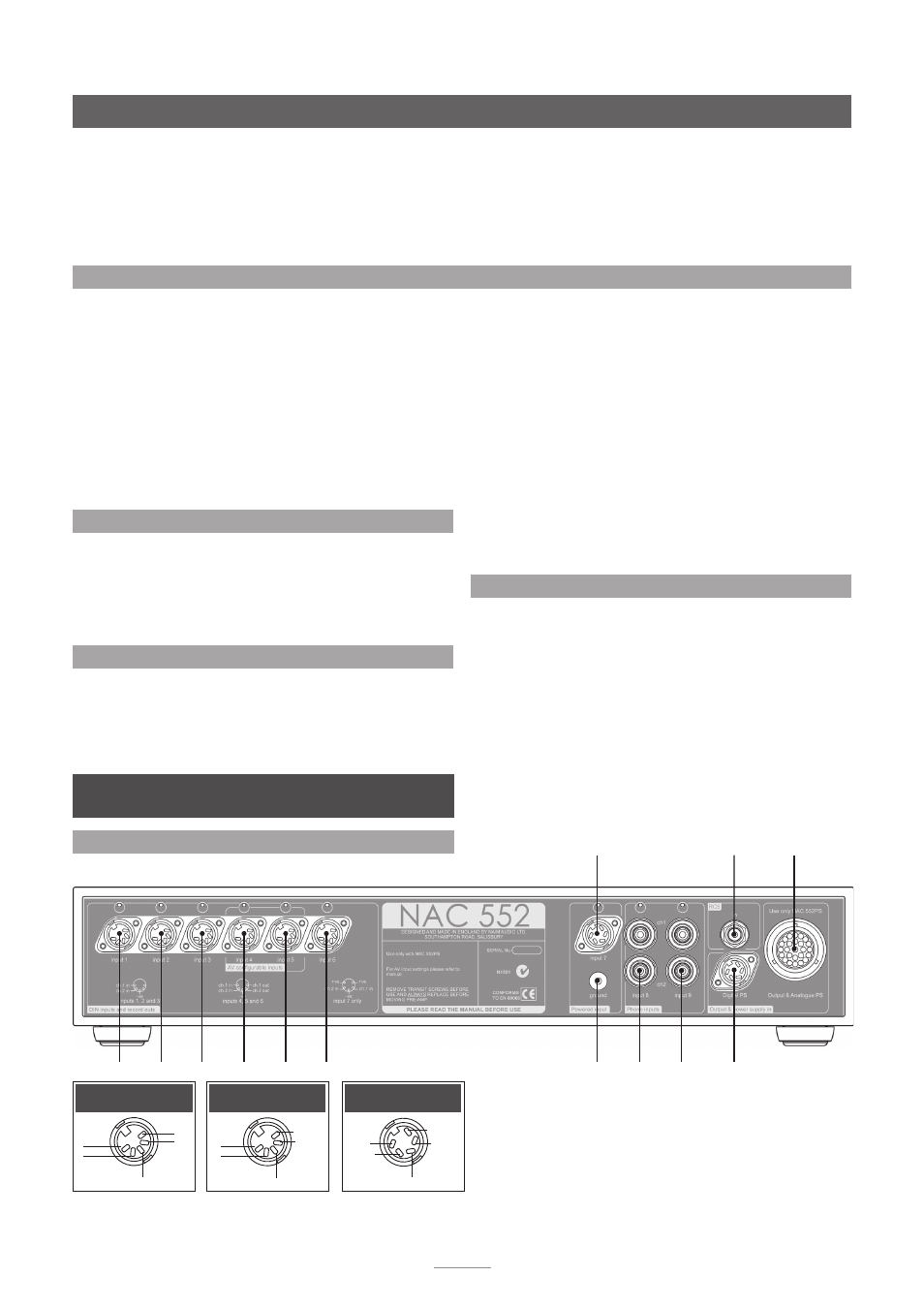

5.1 NAC 552 – разъемы на задней панели
Вход
1
Вход 2 Вход 3 Вход 4 Вход 5 Вход 6
Вход 8
Канал
1(Л)
Канал
2(П)
Сигнальное заземление
Вход 9
Канал
1(Л)
Канал
2(П)
Питание от NAC
552PS
Вход 7
Вход RC5
4.4 Отключение записи
В периоды, когда выходы для записи NAC 552 не требуются, лучше
отключить их для того, чтобы свести к минимуму потребление энергии
и максимально улучшить качество звука.
Для активации отключения записи NAC 552 просто нажмите кнопку
mute
группы управления записью (нижний ряд) передней панели.
4.5 Выходы сигнала NAC 552
Для обеспечения правильной последовательности соединения
заземляющих цепей системы соединения выходного сигнала NAC
552 осуществляются в блоке питания NAC 552PS. NAC 552PS оснащен
несколькими сигнальными выходными разъемами DIN, которые
позволяют подключать стереофонический усилитель мощности,
двойной моноусилитель мощности или два отдельных моноусилителя
мощности.
4.6 Дополнительный разъем питания
Разъем входа 7 предусилителя NAC 552 предназначен для
использования с фонокорректорами Naim Audio StageLine или
SuperLine и включает в себя соответствующие контакты питания
постоянного тока.
Для выхода из режима программирования нажмите и удерживайте
кнопку
prog
на пульте дистанционного управления, пока индикаторы
выбора записи не будут восстановлены, а индикатор громкости не
перестанет мигать.
В Таблице 4.3 приводится назначение входов NAC 552 по умолчанию.
Канал
1
Отриц. контакт
Отриц. контакт
Отриц. контакт
Не испол-
ьзуется
Канал
2
Входы 1, 2 и 3
Входы 4, 5 и 6
Полож.
контакт
Полож.
контакт
Канал
1
Канал
2
Вход 7
Канал
2
Канал 2
(выход)
Канал
1
Канал 1
(выход)
