1 nac 282 – разъемы на задней панели – Инструкция по эксплуатации Naim Audio NAC-N 172 XS
Страница 13
R11
Вход для cd-
проигрывателя
Вход для
тюнера
Вход/
выход
для магнитофона
Вход/выход для телевизора
Сигнальное заземление
Доп. вход/выход 1
Доп. вход 2
NAC 282, NAC 202 и NAC 152 XS
К усилителю
мощности с
встроенным
блоком питания

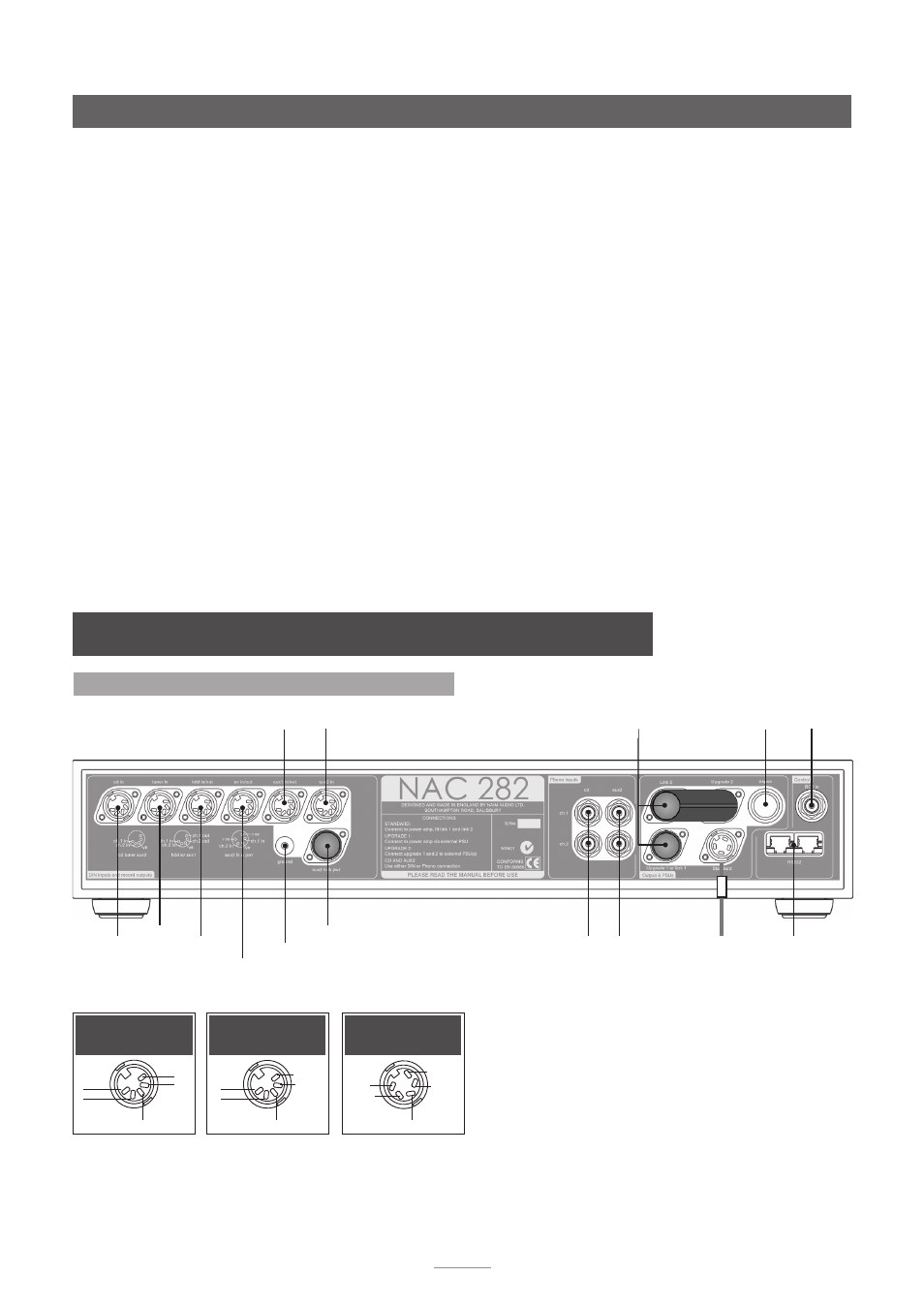

11.1 NAC 282 – разъемы на задней панели
Вход для cd-
проигрывателя/
RCA Phono
Канал 1(Л)
Канал 2(П)
Доп. вход 2/
RCA Phono
Канал 1(Л)
Канал 2(П)
Интерфейс
RS232
Вход RC5
Примечание:
Доп. вход 2 предусилителя NAC 282 снабжен двумя
разъемами. Нижний разъем, оснащенный при поставке съемным
колпачком, предназначен для использования с фонокорректорами
StageLine или Superline и имеет соответствующие контакты питания
постоянного тока. Два разъема не могут быть использованы
одновременно.
Примечание:
Интерфейс RS232 является дополнительным
устройством. Его можно указать при заказе или установить позже.
Свяжитесь с местным представителем или непосредственно с
компанией Naim Audio для получения более подробной информации.
К NAPSC
Разъемы вариантов питания/выхода с
установленными перемычками и заглушками
11 Предусилители NAC 282, NAC 202 и NAC 152 XS – разъемы на
задней панели
Примечание:
Предусилитель NAC 152 XS может также работать от одного блока питания FlatCap даже
если один выход FlatCap уже используется для питания cd-проигрывателя CD5 XS. Блок питания FlatCap
должен быть подключен к разъему усовершенствования питания 1, с усилителем мощности, подключенным
непосредственно к предварительному усилителю.
Примечание:
В разделе 12 приводятся рисунки, иллюстрирующие некоторые из этих вариантов питания.
10.7.1 Варианты усовершенствования питания
Предусилитель
Каскад усовершенствования
питания 1
Каскад усовершенствования
питания 2
Каскад усовершенствования
питания 3
Nac 282
Использовать: Hi-Cap.
Использовать: 2 x Hi-Cap
Использовать: SuperCap
Подключить к: Разъем усовершенствования
питания 1
Подключить к: разъемам
усовершенствования питания 1 и 2
Подключить к: разъемам
усовершенствования питания 1 и 2
Соединить: усилитель мощности с Hi-Cap
Соединить: усилитель мощности с Hi-Cap 1 Соединить: усилитель мощности с
SuperCap
Nac 202
Использовать: NAPSC
Использовать: Hi-Cap
Использовать: SuperCap
Подключить к: разъему NAPSC
Подключить к: Разъем усовершенствования
питания 2
Подключить к: Разъем
усовершенствования питания 2
Соединить: Усилитель мощности с
предусилителем
Соединить: усилитель мощности с Hi-Cap
Соединить: усилитель мощности с
SuperCap
Nac 152 XS
Использовать: FlatCap XS (оба выхода)
Использовать: FlatCap XS и Hi-Cap
Использовать: 2 x Hi-Cap
(см.
Примечание
)
Подключить к: разъемам усовершенствования
питания 1 и 2
Подключить к: разъемам
усовершенствования питания 1 и 2
Подключить к: разъемам
усовершенствования питания 1 и 2
Соединить: усилитель мощности с Flatcap XS
Соединить: усилитель мощности с Hi-Cap
Соединить: усилитель мощности с Hi-Cap 2
Доп. вход 2 (альтернативный)
Канал
1
Отриц. контакт
Отриц. контакт
Отриц. контакт
Не испол-
ьзуется
Канал
2
Входы для
cd-проигрывателя,
тюнера и доп. вход 2
Входы для магни-
тофона, телевизора и
доп. вход 1
Полож.
контакт
Полож.
контакт
Канал
1
Канал
2
Доп. вход 2
(альт.)
Канал
2
Канал 2
(выход)
Канал
1
Канал 1
(выход)
