R15
NAC 282, NAC 202 и NAC 152 XS

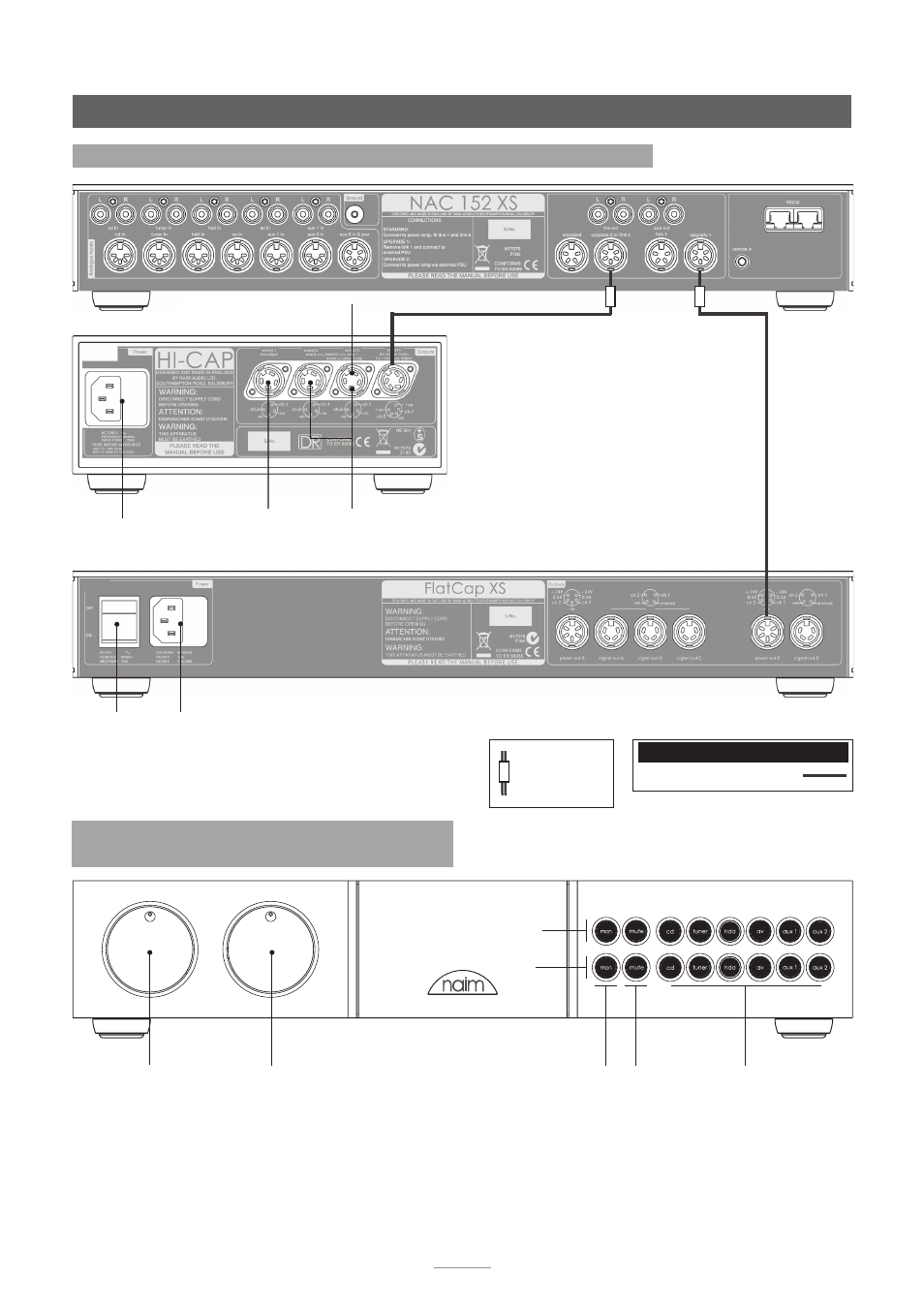

12.5 NAC 152 XS, подключенный к FlatCap и Hi-Cap
Сетевой вход и
предохранитель
К стереоусилителю
К моно- или
сдвоенному
моноусилителю
Дополнительный
выход сигнала
Сетевой вход и
предохранитель
Выключатель
питания
Примечание:
Перемычки следует
устанавливать только в разъемы, из которых
они были извлечены, неиспользованные разъемы
питания не должны быть использованы
для каких-либо других целей. Неправильное
использование перемычек или разъема
электропитания влечет за собой риск
значительного повреждения блока питания или
предусилителя.
12.6 Органы управления передней панели
NAC 282
Громкость
Баланс
Отключение
Функция mono
Группа
источников
Группа
записи
Выбор источника и
записи
Обозначение
направления
кабеля
240° 5 на 5-контактный DIN
Межблочные кабели
