R13
NAC 282, NAC 202 и NAC 152 XS
Примечание:
Перемычки следует устанавливать только в
разъемы, из которых они были извлечены, неиспользованные
разъемы питания не должны быть использованы для каких-либо
других целей. Неправильное использование перемычек или разъема
электропитания влечет за собой риск значительного повреждения
блока питания или предусилителя.

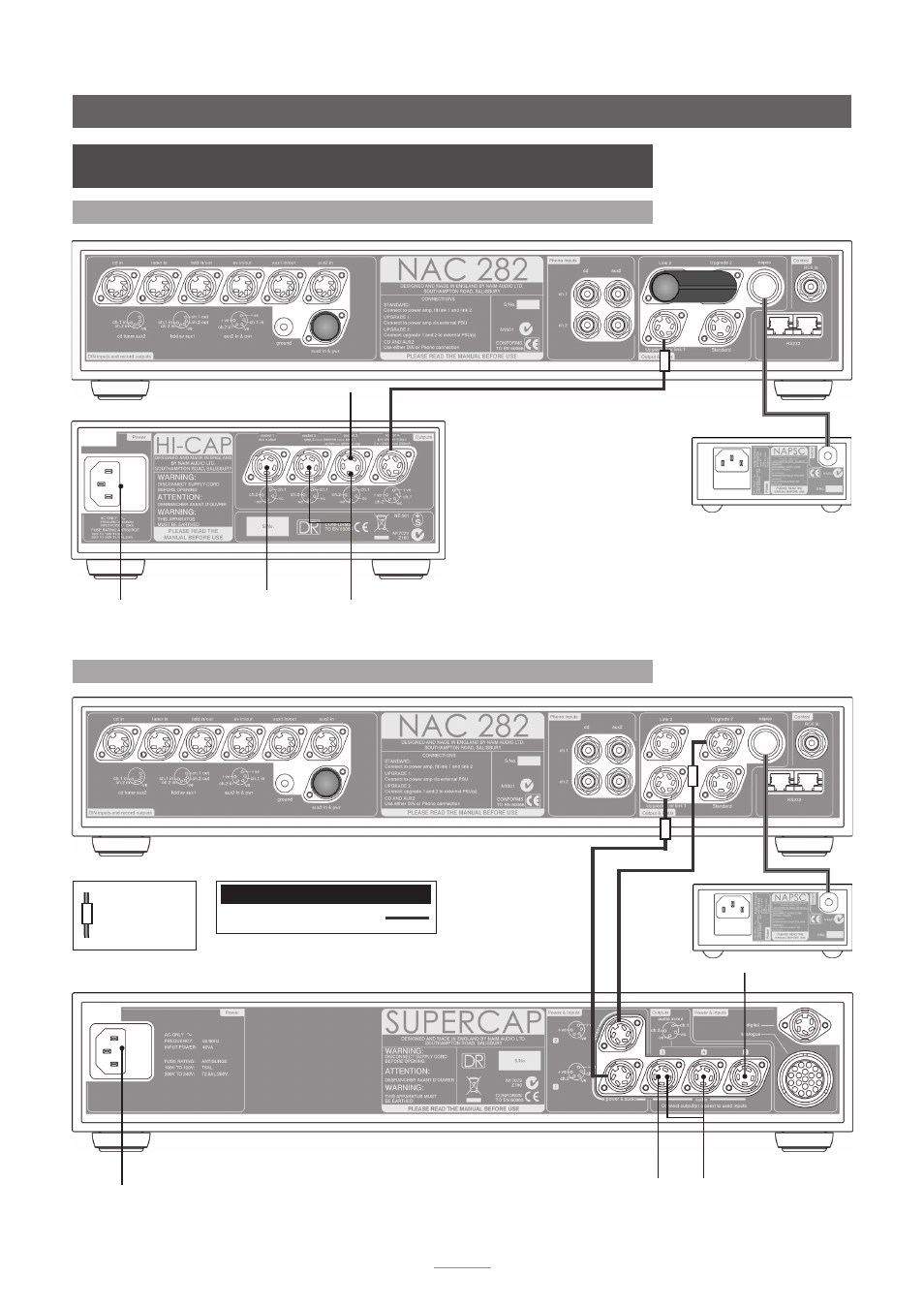

12 Предусилители NAC 282, NAC 202 и NAC 152 XS.
Подк лючение блока питания
12.1 NAC 282, подключенный к Hi-Cap и NAPSC
Сетевой вход и
предохранитель
К стереоусилителю
К моно- или сдвоенному
моноусилителю
Дополнительный выход
сигнала
Обозначение
направления
кабеля
240° 5 на 5-контактный DIN
Межблочные кабели
12.2 NAC 282, подключенный к SuperCap и NAPSC
Сетевой вход и
предохранитель
К моно- или
сдвоенному
моноусилителю
Дополнительный
выход сигнала
К стереоусилителю
