NAC 282, NAC 202 и NAC 152 XS

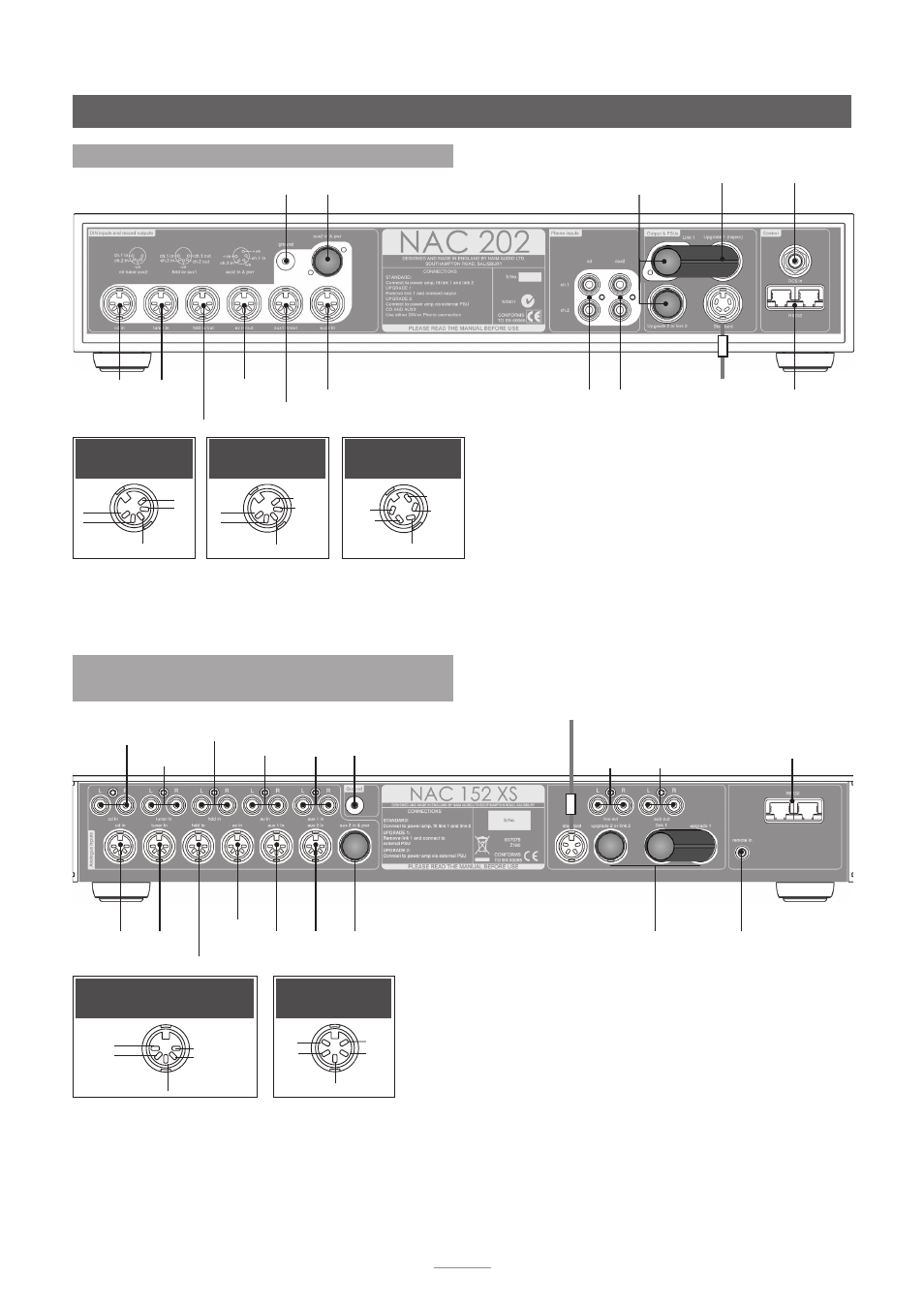

11.2 NAC 202 – разъемы на задней панели
11.3 NAC 152 XS – разъемы на задней
панели
Вход для cd-
проигрывателя/RCA
Phono
Канал 1(Л)
Канал 2(П)
Доп. вход 2/RCA
Phono
Канал 1(Л)
Канал 2(П)
Интерфейс
RS232
Вход RC5
Примечание: Доп. вход 2 предусилителя NAC 202 снабжен двумя
разъемами. Верхний разъем, оснащенный при поставке съемным
колпачком, предназначен для использования с фонокорректорами
StageLine или Superline и имеет соответствующие контакты
питания постоянного тока. Два разъема не могут быть использованы
одновременно.
Примечание: Интерфейс RS232 является дополнительным
устройством. Его можно указать при заказе или установить позже.
Свяжитесь с местным представителем или непосредственно с
компанией Naim Audio для получения более подробной информации.
К NAPSC
Разъемы вариантов питания/выхода
с установленными перемычками и
заглушками
to power amplifier with internal power supply
Примечание: Доп. вход 2 предусилителя NAC 152 XS снабжен двумя
разъемами. Верхний разъем (оснащенный при поставке съемным
колпачком) предназначен для использования с фонокорректорами
StageLine или Superline и имеет соответствующие контакты
питания постоянного тока. Два разъема не могут быть
использованы одновременно.
Примечание: Интерфейс RS232 является дополнительным
устройством. Его можно указать при заказе или установить позже.
Свяжитесь с местным представителем или непосредственно с
компанией Naim Audio для получения более подробной информации.
Сигнальное заземление
Вход для cd-
проигрывателя
Вход для
тюнера Вход для мультимедиа-проигрывателя
Доп.
вход 1
Вход для
телевизора
Доп. вход 2
(альтернативный)
Установленные соединительные
заглушки для усовершенствования
системы электропитания
Вход дистанционного
управления
Интерфейс
RS232
К усилителю мощности с встроенным
блоком питания
Доп.
вход 2
Вход phono
для cd-
проигрывателя Вход phono
для тюнера
Вход phono для
медиапроигрывателя
Вход
AV для
телев-
изора
Вход aux
для телев-
изора
Линейный
выход
Выход для
сабвуфера
Примечание: В NAC 152 XS используются различные технологии
для уменьшения микрофонного эффекта, поэтому, некоторая
подвижность разъемов при подключении и отключении кабелей
является нормальным явлением.
Примечание: В усилителе NAC 202 применяются различные
технологии для уменьшения микрофонного эффекта, поэтому,
некоторая подвижность разъемов при подключении и отключении
кабелей является нормальным явлением.
К усилителю
мощности с
встроенным
блоком питания
Канал
1
Отриц. контакт Отриц. контакт Отриц. контакт
Не испол-
ьзуется
Канал
2
Входы для
cd-проигрывателя,
тюнера и доп. вход 2
Входы для магни-
тофона, телевизора и
доп. вход 1
Полож.
контакт
Полож.
контакт
Канал
1
Канал
2
Доп. вход 2
(альтернативный)
Канал
2
Канал 2
(выход)
Канал
1
Канал 1
(выход)
Входы для cd-проигрывателя,
тюнера, мултимедиа-проигр-
ывателя, телевизора и доп. входы
Канал 1
Отриц. контакт
Не
используется Канал 2
Доп. вход 2
(альтернативный)
Отриц. контакт
Канал 2 Канал 1
Полож.
контакт
Полож.
