Страница 17: Подключение вывода заднего хода
17

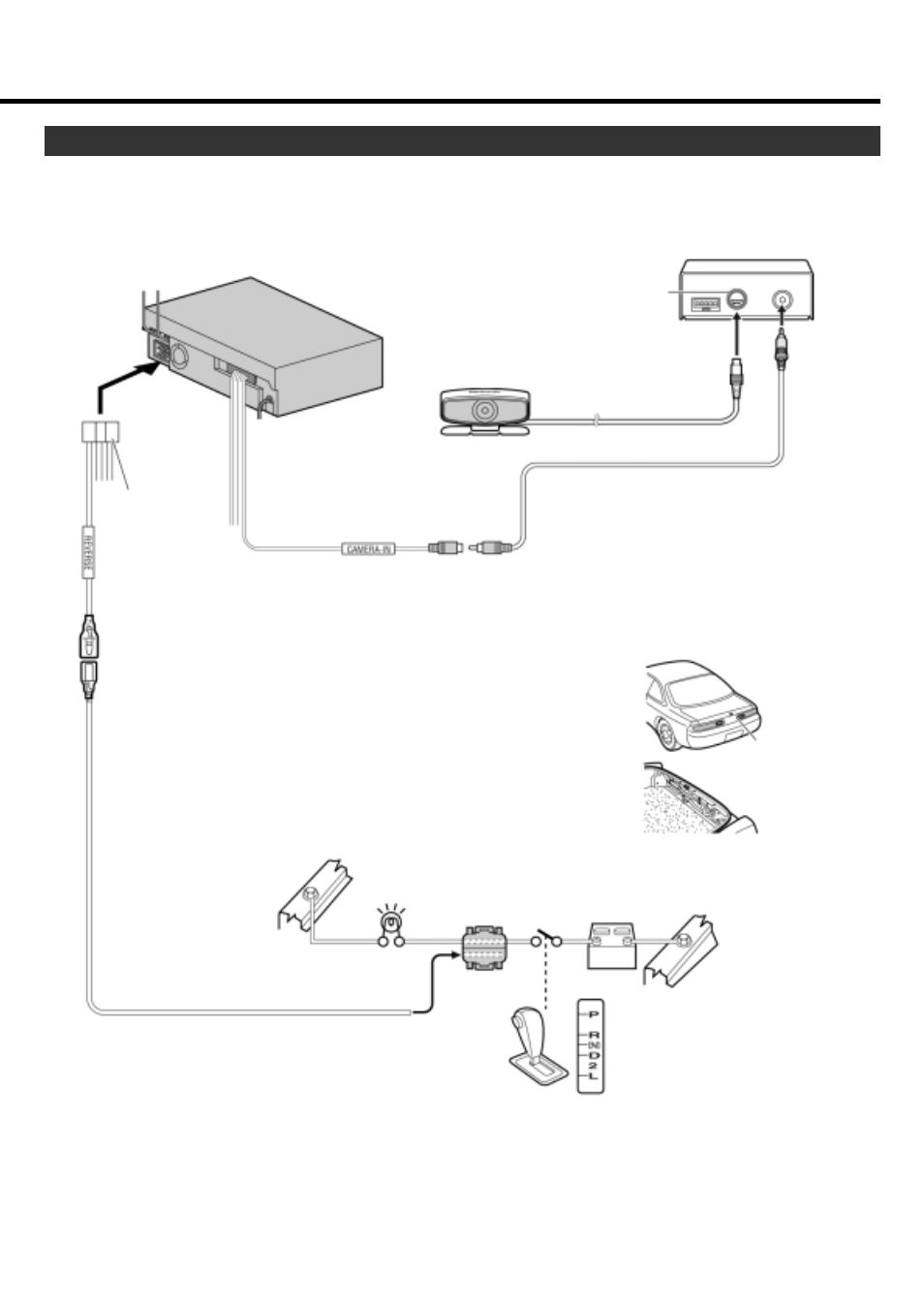

Подключение к камере заднего вида
Примечание
Дополнительно ознакомьтесь с инструкциями по эксплуатации подключаемых устройств.
CQ-VD7001N
(задняя панель)
0 Разъем питания
Вывод заднего хода
(фиолетовый с белой полосой)
Подключение вывода заднего хода
При использовании камеры заднего вида необходимо подключить вывод заднего хода.
Соедините вывод заднего хода разъема питания (фиолетовый с белой полосой) с положи-
тельным (+) выводом лампы заднего хода (прозрачная лампа, которая загорается при
включении заднего хода).
Примечания
• При подключении вывода заднего хода необходимо срезать его оконечную заделку.
• При необходимости используйте специальный удлинительный провод провода заднего
хода !.
! Удлинительный провод заднего хода
(фиолетовый с белой полосой)
Устройство управления камерой зад-
него вида (приобретается отдельно)
(видео)
(желтый)
(видео)
(желтый)
Проверьте лампу
заднего хода.
Демонтируйте ее (она ус-
тановлена в тыловой части
блока задних фонарей).
Шасси
автомобиля
Аккумулятор
Рычаг переклю-
чения передач
Зажимное
соединение
(приобретается
отдельно)
Лампа заднего хода
Вход для камеры
Камера заднего вида
(приобретается отдельно)
Кабель RCA
(приобретается отдельно)
Входной разъем камеры
(желтый)
