60

Подключение электрических проводов

(продолжение)

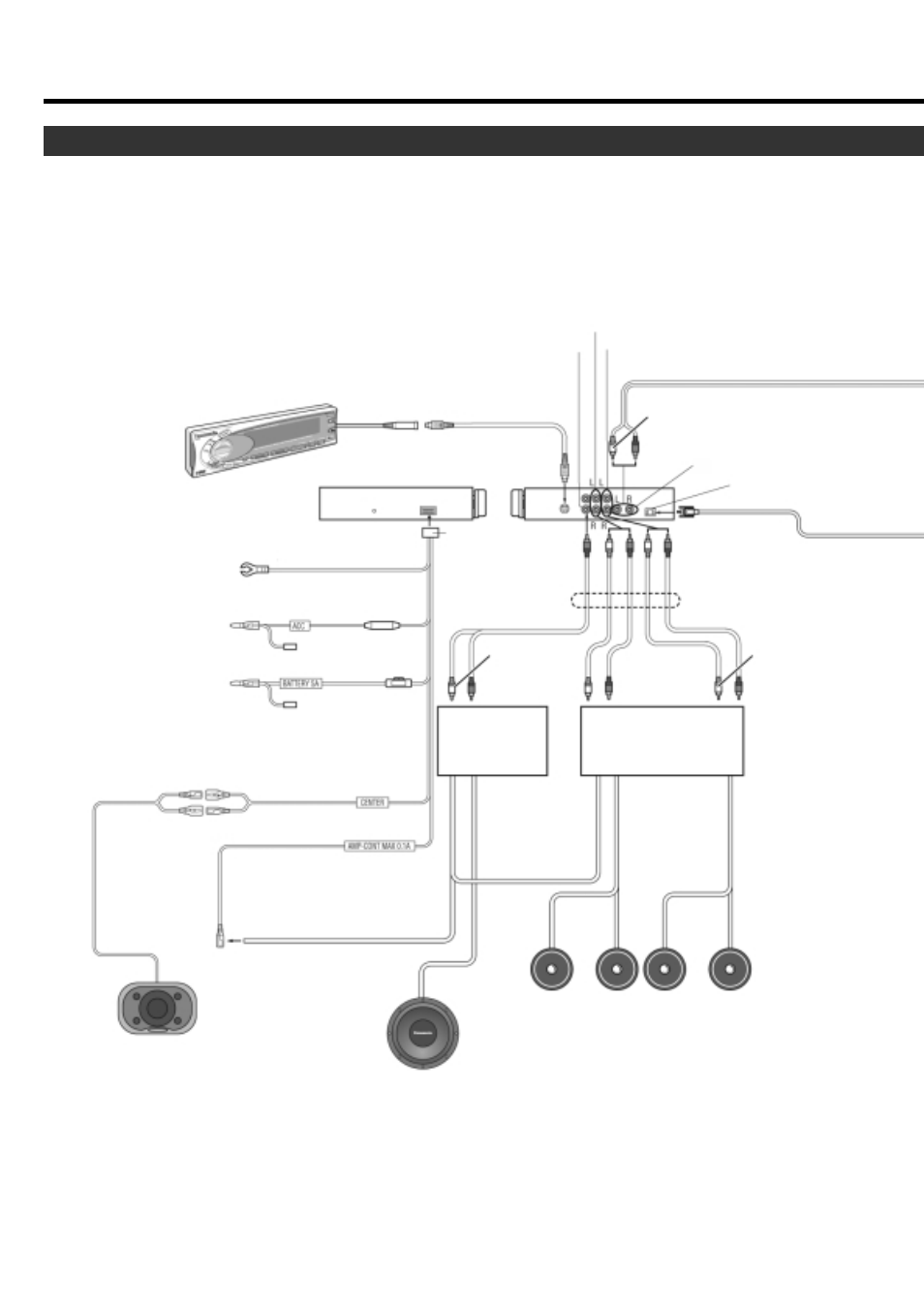

Подключение к цифровому процессору окружающего звучания (CY-AC300EX)

Цифровой процессор окружающего звучания
(

CY-AC300EX

, приобретается отдельно)

CY-AC300EX
Основное устройство
(задняя панель)

Провод заземления
Подсоединяется к зачищенному металлическому участку

(черный)

шасси автомобиля.

Провод питания
К источнику питания АСС, +12 В постоянного тока

(красный)

Резистор (220 Ом)

Аккумуляторный провод

(желтый)

К автомобильному аккумулятору,
непрерывная подача +12 В постоянного тока

Предохранитель (5 А)

(зеленый с черной полосой)

Провод центральной
акустической системы

(черный)

(синий с белой полосой)

Провод управления
питанием внешнего
усилителя

К внешнему усилителю

Провод управления питанием внешнего усилителя
К внешнему усилителю

(синий с белой полосой)

(подсоединяется к AMP-CONT)

Центральная акустическая система

Сабвуфер CJ-HD303N

ЕАВ-СF2 (приобретается отдельно)

* Для использования в качестве монофонического усилителя (мостовое соединение) (приобретается отдельно).

Подключение к цифровому процессору окружающего звучания (CY-AC300EX, приобретается отдельно), усилителю мощности
(приобретается отдельно) и мониторам.

Примечание
Дополнительно ознакомьтесь с инструкциями по эксплуатации подключаемых устройств.

Провод управления
питанием внешнего
усилителя. К внешнему
усилителю

(синий с белой полосой)

Правая

Левая

Внешний 2-каналь-
ный усилитель
мощности (приоб-
ретается отдельно)*

Внешний 4-канальный уси-
литель мощности (приобре-
тается отдельно)

Кабель RCA (приобретается отдельно)

(Л) (белый)

(П) (красный)

АНАЛОГОВЫЙ ВХОД

ЦИФРОВОЙ ВХОД

Оптико-волоконный кабель
(CA-LRD60, приобретается отдельно)

Кабель RCA (приобретается отдельно)

Сабвуферный

Фронтальный

Тыловой

(Передняя
панель)

Соединитель питания
(поставляется с CY-AC300EX)

(когда используется
Y-образный кабель)

(Л) (белый)

(Л) (белый)

(П) (красный)

(Л) (белый)

(П) (красный)

(П) (красный)

Соединительный кабель стандарта DIN
для подключения рабочего устройства /
основного устройства
(поставляется с CY-AC300EX)

Тыловые акустические

системы CJ-DA6920N

Правая

Левая

Фронтальные акустические

системы CJ-DA1700N
