Выполнение автоматических измерений вносимых потерь/ORL/длины
Многофункциональный оптический тестер
53
Выполнение измерения с помощью
F
AS
T
ES
T

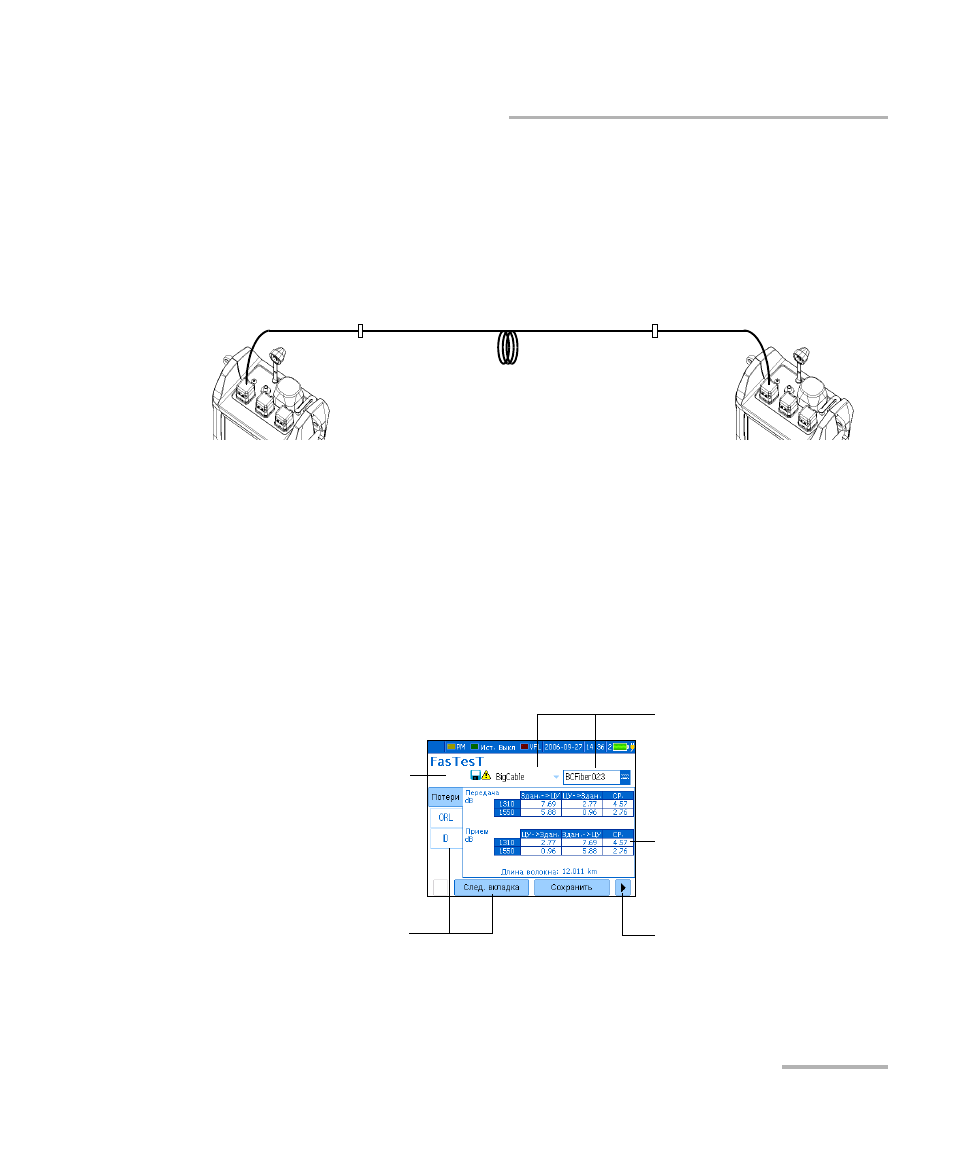

6. Подключите опорный патч-корд к
тестируемому волокну (см.
рисунок):
5. Подключите опорный патч-корд к
тестируемому волокну (см.
рисунок):
7. Если необходимо, на панели
F
AS
T
ES
T
настройте имена кабеля/волокна
(используется для автоматического
сохранения).
8. Нажмите кнопку
F
AS
T
ES
T или
нажмите Начать тест (F1/F2 key).
Блоки установят связь и начнется выполнение автоматических измерений.
Результаты измерений будут отображаться на обоих блоках по мере их
получения.
Блок A (Главный блок)
Блок B
Опорный
патч-корд
Тестируемое
волокно
Опорный
патч-корд
Соединительный
адаптер
Соединительный
адаптер
Откройте список для выбора
имени кабеля/волокна для
сохранения данных.
Нажмите Сохранить для
сохранения результатов с
отображаемым именем.
Нажмите След. вкладка для
переключения на следующий
результат.
Появление красной
метки/восклицательного знака
указывает, что результат
превышает порог.
Изображение дискеты
указывает на несохраненные
результаты.
Нажмите Настройка для
изменения параметров
F
AS
T
ES
T.
(Вид FTTx)
