Измерение оптических возвратных потерь
Многофункциональный оптический тестер
41
Измерение опорного значения ORL и установка нулевого значения ORL
Для установки нулевого значения ORL (для всех длин волн
одновременно):
1. Нажмите кнопку Menu, затем выберите Измеритель ORL.
2. Нажмите Ноль ORL (F1/F2 key).
3. Подключите патч-корд к порту
F
AS
T
ES
T SM.

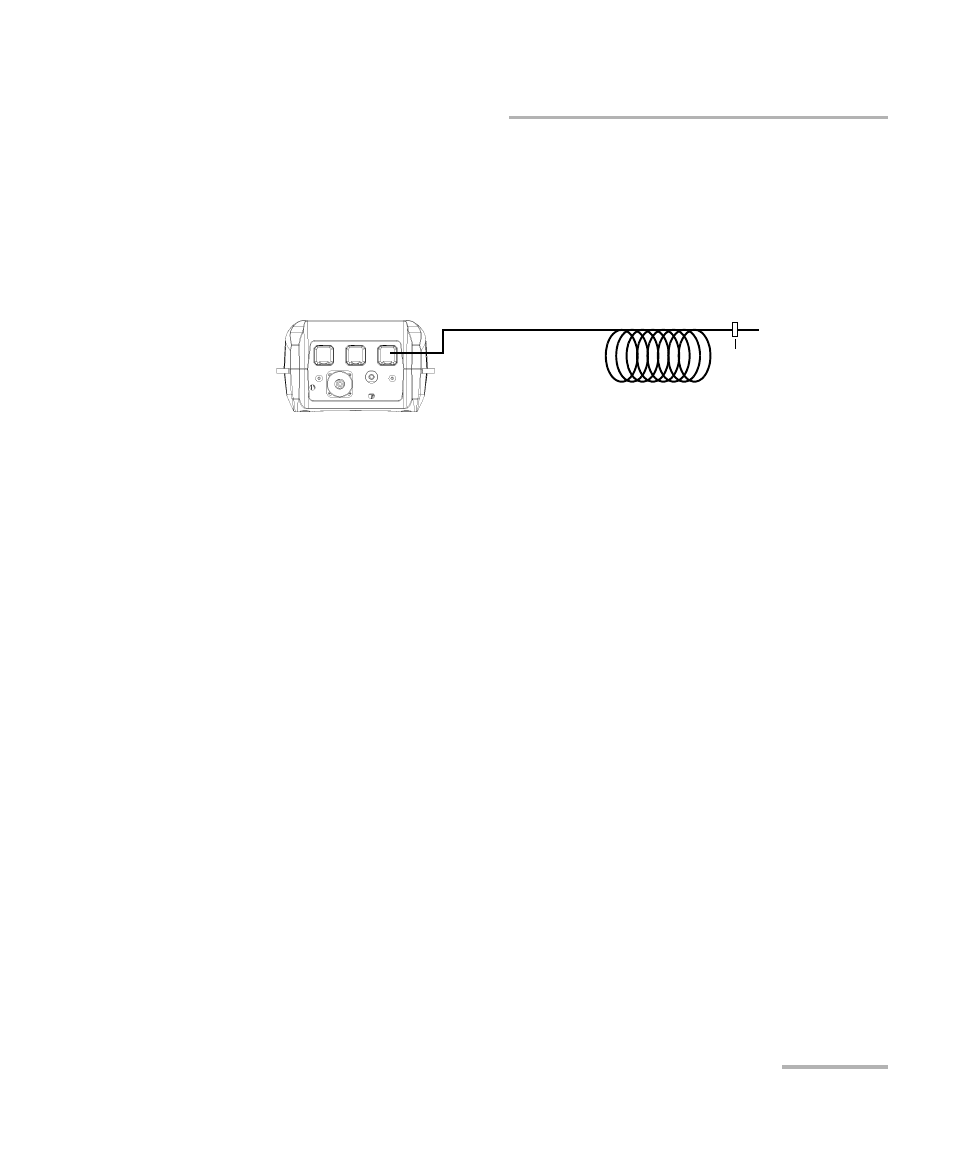

4. Проведите процедуру заглушения оптического сигнала в волокне
до тестируемого компонента как можно ближе к нему. Оберните
волокно вокруг оправки или стержня малого диаметра не менее 10
раз, добавляя витки до тех пор, пока значение не стабилизируется.
5. Нажмите кнопку OK для сохранения нулевого значения ORL, а
затем устраните заглушение.
Для возврата заводской настройки нулевого значения ORL:
1. Нажмите кнопку Menu, затем выберите Измеритель ORL.
2. Нажмите Ноль ORL по умолч. (F1/F2 key).
Заглушение
Тестируемый
компонент
