Измерение мощности или потерь
36 FOT-930
Измерение мощности или потерь
6. Используя соединительные адаптеры или патч-панели системы,
подключите тестируемое волокно к опорным пат-кордам, которые
подключены к источнику излучения и измерителю мощности.
7. Активируйте источник на желаемой длине волны.
8. Установите длину волны на измерителе мощности соответственно
длине волны источника:
³
Нажмите Длина волны (F1/F2 key) для переключения между
избранными длинами волн измерителя мощности (за
информацией обратитесь к разделу Настройка избранных
длин волн на странице 28).
ИЛИ
³ Если источник излучает сигнал автоматической установки
длины волны и
функция автообнаружения включена (за
информацией обратитесь к разделу Автоматическая
настройка длин волн на странице 38), измеритель мощности
автоматически установит длину волны равную длине волны
источника.
Если прибор обнаруживает модулированный сигнал, он подает
звуковой сигнал и частота модуляции отображается в строке
состояния рядом с желтым индикатором: 2k обозначает сигнал
2 кГц, 1k сигнал 1 кГц и 270 сигнал 270 Гц.
9. Нажмите W/dBm/dB (F1/F2 key) для выбора желаемых единиц
измерения мощности (Вт или дБм) или потерь (дБ).

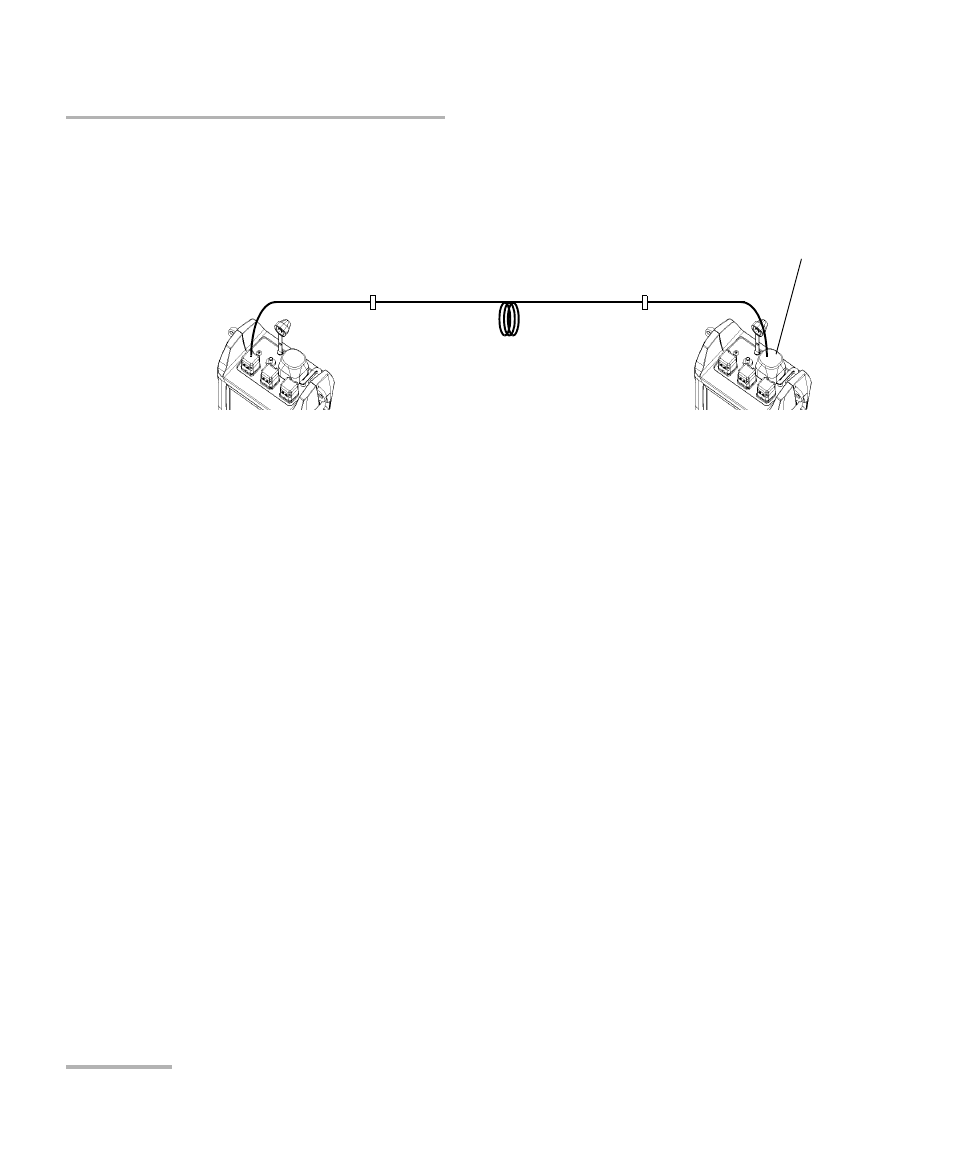

Источник
излучения Измеритель
мощности
Адаптер
Опорный
патч-корд
Тестируемое
волокно
Опорный
патч-корд
Соединительный
адаптер
Соединительный
адаптер
