Многофункциональный оптический тестер 19
5 Настройка
Многофункциональный
оптический тестер
Установка универсального интерфейса EXFO
(EUI)

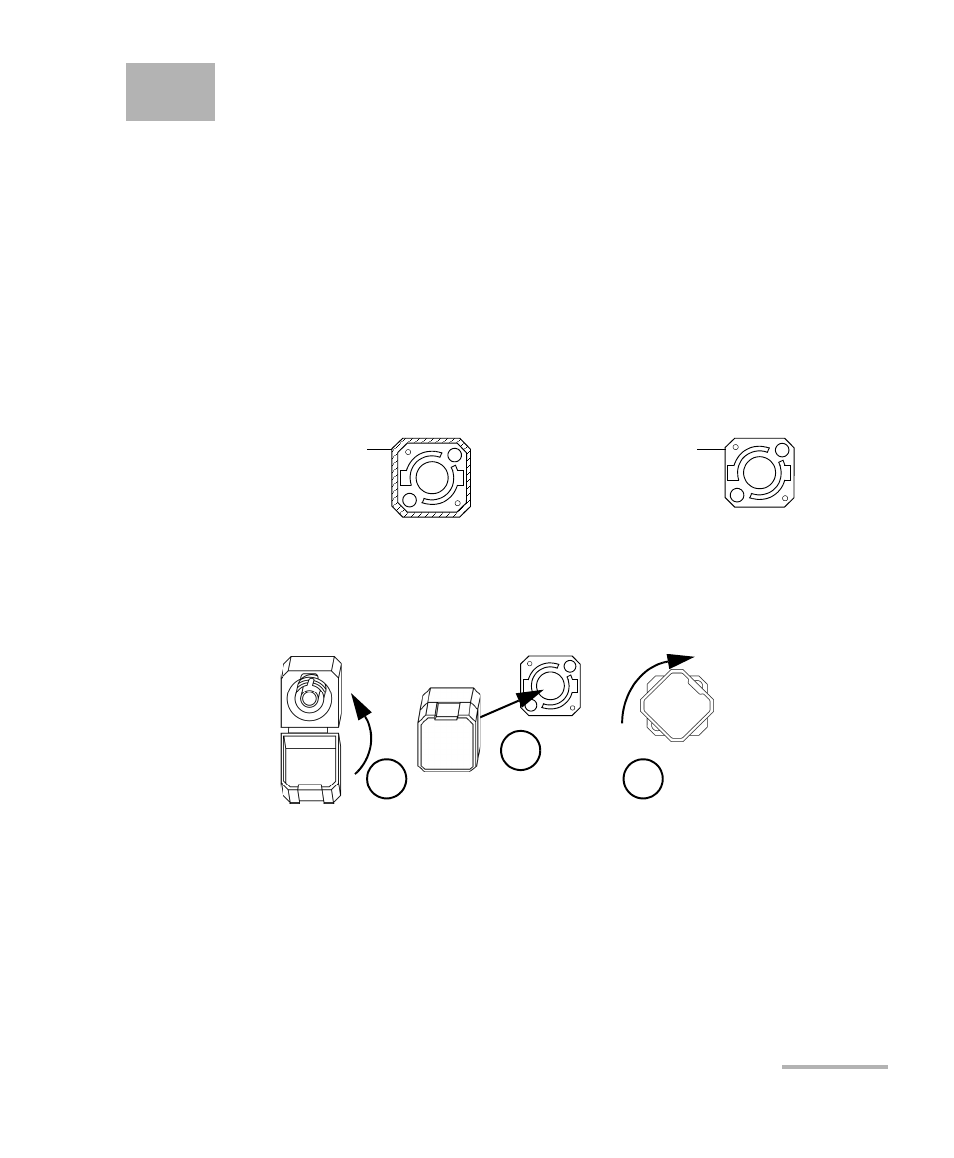

К стационарной базовой плате интерфейса EUI можно подключить
разъемы с угловой (APC) или неугловой (UPC) полировкой. Зеленый
контур вокруг базовой платы означает, что плата предназначена для
разъемов типа APC, как показано на рисунке ниже:
Для установки адаптера разъема EUI на базовую плату EUI
необходимо выполнить следующие действия:
1. Держите адаптер разъема EUI таким образом, чтобы
пылезащитный колпачок открывался вниз.
2. Закройте пылезащитный колпачок, чтобы надежнее удерживать
адаптер разъема.
3. Вставьте адаптер разъема в базовую плату.
4. С небольшим усилием нажав на адаптер разъема, поверните его по
часовой стрелке в базовой плате, чтобы зафиксировать в
требуемом положении.
Чистая металлическая
поверхность (или голубая
кромка) обозначает разъем
типа UPC
Зеленая рамка
обозначает
разъем типа
APC
2 4
3
