Измерение мощности или потерь
32
FOT-930
Измерение опорного значения
Измерение опорного значения
В режиме измерения с опорным значением
тестер отображает потери, вносимые только
тестируемым волокном, поскольку опорное
значение вычитается из измеренной мощности.

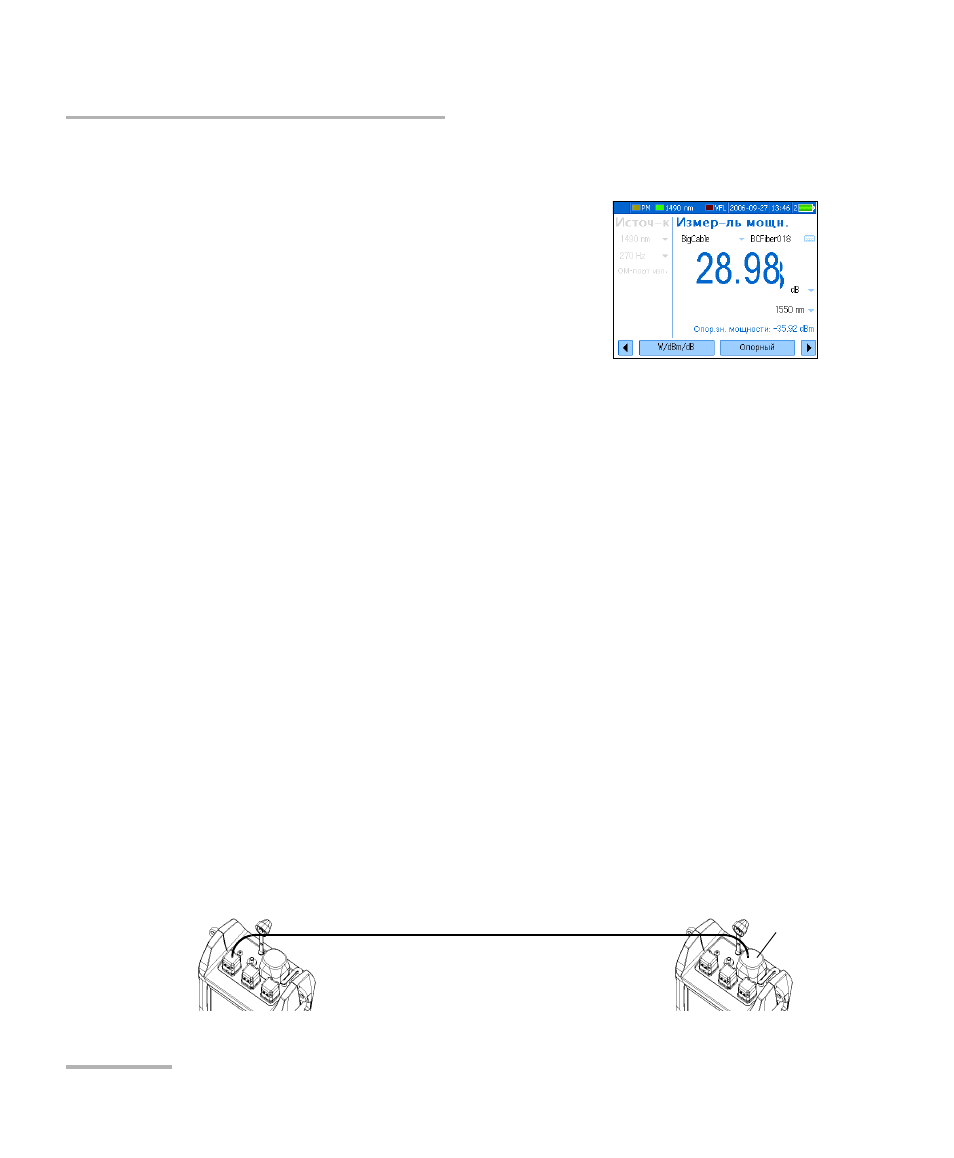

На рисунке показано измерение, где опорное
значение, равное -36.87 дБм вычитается из
реальной измеренной мощности -7.89 дБм.
Примечание: Опорное значение, установленное для каждой длины волны,
остается в памяти и при выключенном питании до тех пор, пока не
будет установлено новое значение для этой же длины волны.
Совместимые источники (такие как FOT-300 и FLS-300) могут
передавать опорное значение на измеритель мощности, позволяя
избежать ручной установки. Это значение не является реальной
мощностью источника. Это- определяемое пользователем значение,
которое может не принимать во внимание потерь в линии.
Для установки опорного значения измерителя мощности:
1. Нажмите кнопку Menu, затем выберите Измеритель мощности.
2. Проверьте состояние волокон и соответствующим образом
очистите их для получения оптимальных характеристик.
(обратитесь к разделу Очистка и подключение оптических
волокон на странице 20).
3. Используя один из следующих методов, подключите источник
излучения к порту измерителя мощности тестера.
³
Один опорный патч-корд
Источник
излучения
Измеритель
мощности
Адаптер
Опорный патч-корд
