Примечание
: Если парковочный провод подсоединен к рычагу стояночного тормоза, изображение на
дисплее будет переключаться между стандартным режимом и предупредительной надписью к этой
функции. Эта функция отключает видео сигнал во время движения, чтобы водитель не отвлекался от
дороги. При активации ручного тормоза видео сигнал снова появляется.
Внимание
: Для некоторых моделей автомобилей необходимо будет изменить соединение проводов
питания во избежание сброса всех настроек устройства после выключения зажигания. Перед установкой
свяжитесь с Вашим региональным дилером.
Использование разъема ISO
1.

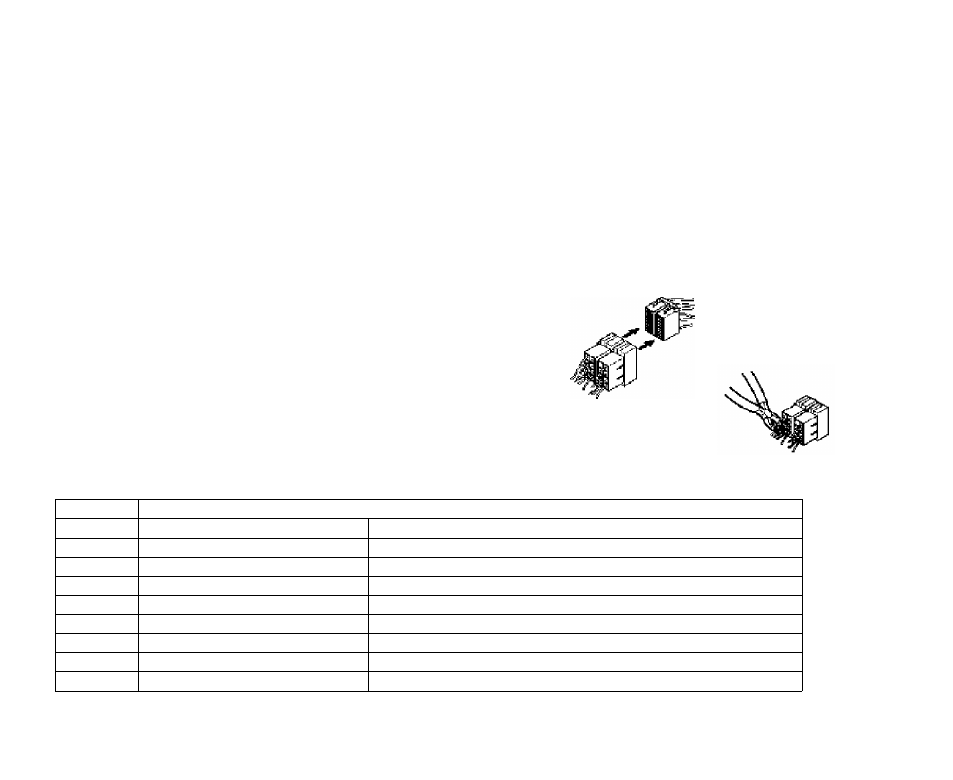

Если в Вашем автомобиле есть разъем ISO, произведите
подключение, как показано на рисунке.
2.
Для подключений без разъемов ISO внимательно проверы
провода перед подключением, неправильное подключение
может привести к повреждениям изделия.
3.
Обрежьте разъем, подключите провода, внимательно соблюдая
цветовую маркировку в соответствии с приведенной таблицей:
4.
Номер
Функция
Разъем A
Разъем В
1
Задний правый(+)---Фиолетовый
2
Задний правый(-)---Фиолетовый/Черный
3
Передний правый(+)---Серый
4
Питание 12В (+)/желтый
Передний правый(-)---Серый/Черный
5
Авто антенна /синий
Передний левый(+)---Белый
6
Передний левый((-)---Белый/Черный
7
АСС+/красный
Задний левый(+)---Зеленый
8
Земля/черный
Задний левый(-)---Зеленый/Черный
