Внимание
: в зависимости от глубины отверстия приборной панели используйте установочные панели
соответствующей длины. Если оно неглубокое, передняя панель магнитолы может выступать на 1 см.
Снятие магнитолы
1. Толкните рамку наверх и выньте ее верхнюю часть. Толкните рамку вниз и снимите ее нижнюю
часть.
2.
Отвинтите 4 винта М2.
3.
Снимите с установочного болта резиновую втулку.
4.
Отсоедините магнитолу от установочного кожуха.
5. Выньте изделие из кожуха.

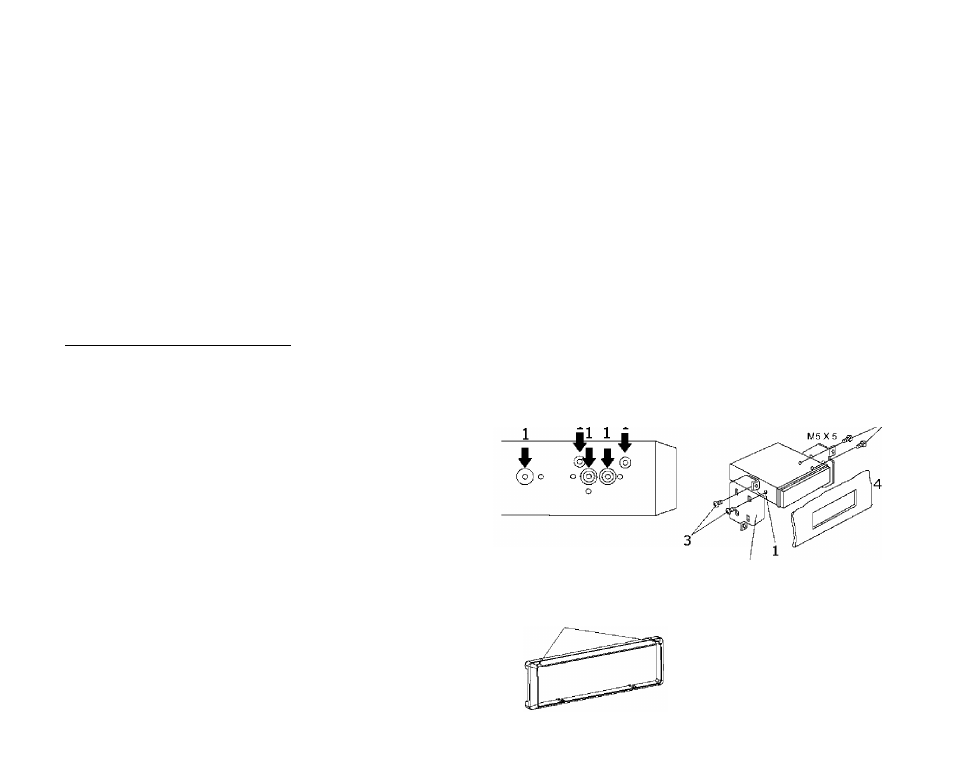

Второй вариант установки
Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на
боковых панелях магнитолы, в случаях если такая конструкция крепления предусмотрена конструкцией
автомобиля.
1
1
^3
1.
Закрепите магнитолу на крепежных кронштейнах
штатного головного устройства (2).
2.
Выберите положение кронштейнов, при котором
будут
совмещены
резьбовые
отверстия
на
кронштейнах (2) и на корпусе магнитолы (1).
3.
Закрепите кронштейны с обеих сторон магнитолы не менее чем в двух мест
2
Для этого используйте либо крепежные винты, либо винты с потайной головкой, в зависимости от
типа резьбовых отверстий на кронштейне.
Выемки вверх
4.
Установите рамку выемками наружу вверх.
67
