Инструкция по эксплуатации Ariston FB 51
Страница 7
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".

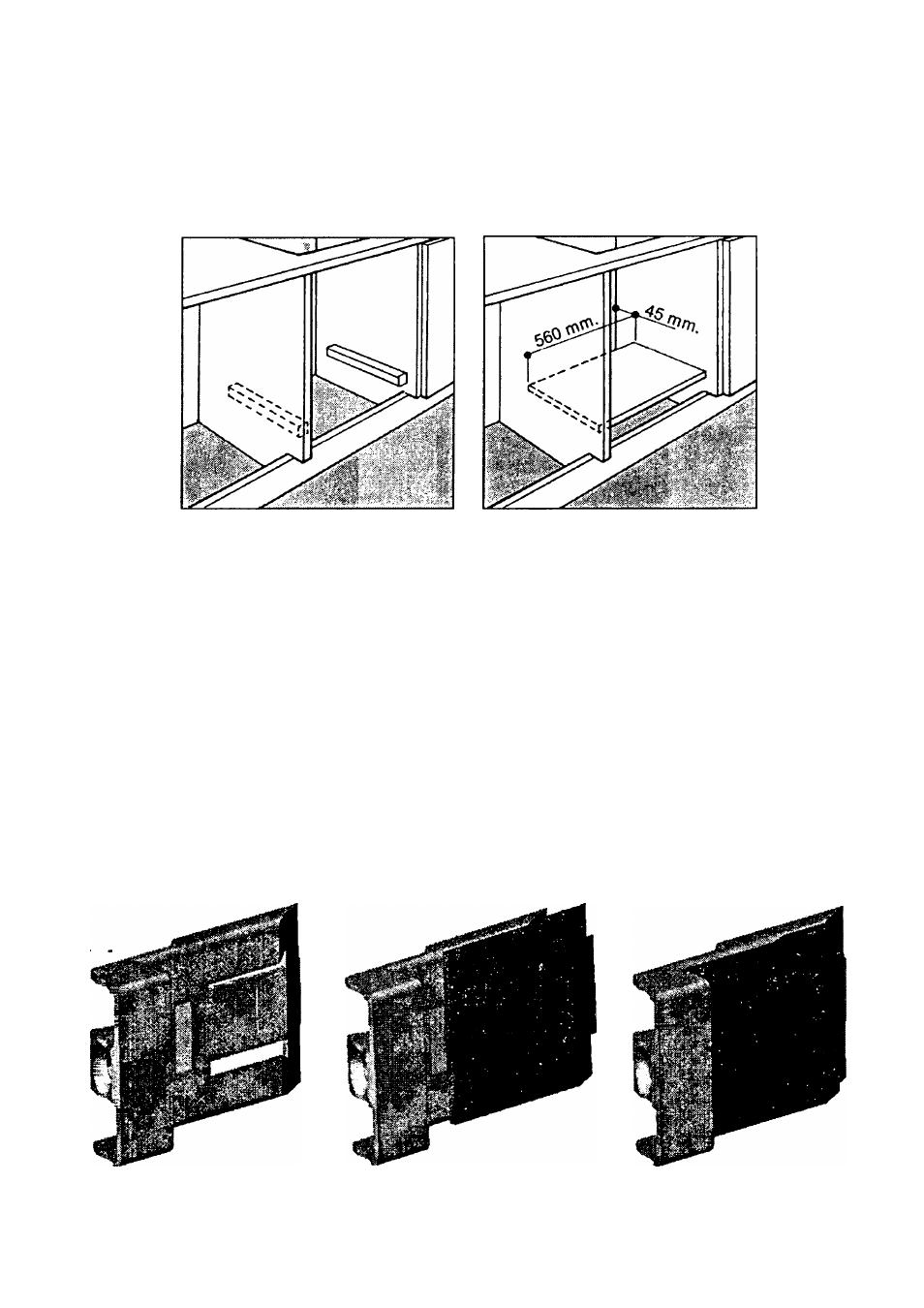

Чтобы обеспечить надлежащую вентиляцию снимите заднюю стенку модуля
кухонной мебели. Предпочтительно, чтобы духовка опиралась на два бруса,
прикрепленных к внутренним стенкам модуля кухонной мебели; при наличии
сплошного основания должен быть обеспечен зазор позади духовки не менее
45x560 мм.
{рис. 2).
Панели смежной кухонной мебели должны быть сделаны из огнеупорных ма
териалов. В частности мебель с деревянной клеевой облицовкой должна быть
устойчива к нагреву до 100°С.
Для предотвращения возможного контакта с деталями, находящимися под
напряжением, необходимо исключить доступ к ним без применения инстру
мента.
Чтобы правильно отцентрировать духовку, поместите 4 петли на сторонах ду
ховки в соответствующие им 4 отверстия, расположенные по периметру рам
ки. В частности, при толщине боковых панелей мебели:
• 20 мм - удалите съемную деталь петли
{рис.
ЗЛ);
• 18 мм - используйте первый паз (заводская установка)
{рис. ЗВ)]
•
16 мм - используйте второй паз
{рис. ЗС).
В
РВ21, РВ 51. РО 52. РВ54
